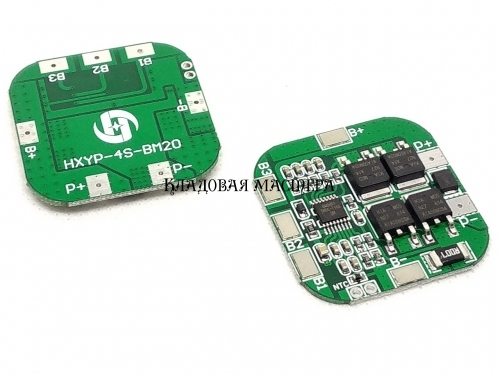

BMS контролер заряду і розряду HX-4S-D20 20A 16.8 V для чотирьох літій-іонних акумуляторів
Даний модуль призначений для контролю за станом акумуляторів і управління процесом заряду-розряду батарей типу 18650. До контролера заряду / розряду HX-4S-D20 можна підключити одночасно чотири акумулятора. Абревіатура BMS розшифровується як Battery Management System-система управління батареєю. Особливостями представленого контролера заряду / розряду є: захист від короткого замикання і захист від перерозряду і перезарядження. Крім того він має функцію відключення подачі живлення для акумуляторів при досягненні максимальної ємності хоч однієї з батарей. Максимальний робочий струм даного BMS контролера становить 20 А, а струм спокою становить до 10 мкА. Відключення заряду акумулятора відбувається при досягненні напруги 4,25 - 4,35 В.при зниженні напруги до 2,3-3,0 В так само відбувається відключення. Все це в комплексі гарантує довговічність роботи акумуляторів.
Підключення модуля HX-4S-D20 для контролю заряду-розряду акумуляторів 18650
| B+ | Позитивний полюс акумулятора |
| B- | Негативний полюс акумулятора |
| B1 | Середня точка збірки 1 і 2 акумуляторів |
| B2 | Середня точка збірки 2 і 3 акумуляторів |
| B3 | Середня точка збірки 3 і 4 акумуляторів |
| P- | Негативна Клема заряду / розряду |
| P+ | Позитивна Клема заряду / розряду |
При перевищенні максимального допустимого значення напруги живлення, контролер заряду активує режим "захисту". Для відновлення роботи модуля необхідно заново подати напругу на вхід плати BMS або почекати деякий час поки контролер заряду не відключить захист автоматично. Напруга живлення модуля знаходиться в діапазоні від 14.8 до 16.8 В.для заряду акумуляторів можна використовувати підвищуючий перетворювач напруги з обмежувачем струму. Зверніть увагу: Цей модуль не є зарядним пристроєм.
Технічні характеристики модуля HX-4S-D20:
| Модель | HX-4S-D20 |
| Максимальна напруга заряду акумулятора, В | 4,25 - 4,35 |
| Напруга розряду акумулятора, В | 2,3 - 3,0 |
| Напруга живлення, В | 14.8 - 16.8. |
| Максимальний робочий струм, А | 20 |
| Розміри модуля, мм 35 х 35 х 3 | 35 х 35 х 3 |
