Тумблери, перемикачі електричного струму на два-три положення

Перемикачі перекидні - Тумблери

Тумблери відрізняються простою та надійною конструкцією. Призначені для зручного управління електричними ланцюгами в побутових умовах і на виробництві. За допомогою цих пристроїв можна включати та виключати різні прилади та обладнання, змінювати режими швидкості. Усі елементи виготовляються з металу або міцних полімерних матеріалів. Якщо планується використовувати тумблер в умовах високої вологості і/або контакту з агресивними середовищами, в його конструкцію включають гумові або силіконові ущільнювачі.

В залежності від особливостей конструкції розрізняють наступні види тумблерів:

1. Однополюсні одноконтурні - мають один вхід і вихід, миттєво замикають або розмикають ланцюг;
2. Однополюсні двоконтурні - обладнані одним полюсом і двома ланками, передбачають три контакти, дозволяють користувачеві вибирати між двома сигналами або джерелами живлення;
3. Двополюсні двоконтурні - дають можливість одночасно припиняти живлення обох ліній.

Тумблери всіх видів мають схожу конструкцію. Відмінності полягають у способі монтажу, ступені пиловологозахисту, кількості контактів та положеннях ричага.

При виборі  підходящого виду перемикача враховуйте кілька ключових характеристик:

1. Номінальна напруга: Важливо враховувати характеристики ізоляційних матеріалів та відстань між відкритими контактами. Для побутових приладів рекомендується використовувати пристрої, розраховані на напругу 220 В, тоді як для промислового обладнання - 380 В
2. Номінальний прямий струм: Ця характеристика визначає, скільки струму перемикач може пропускати. Врахуйте силу струму вашого обладнання, щоб обрати відповідне значення, зазвичай в межах 1-16 А.
3. Максимальний електричний опір контактів: Це важливий параметр, який впливає на надійність роботи. Переконайтеся, що опір контактів знаходиться в прийнятних межах.
4. Експлуатаційні умови: Залежно від оточуючого середовища потрібна певна ступінь захисту оболонки (IP22 до IP68), щоб забезпечити захист від вологи та бруду.
5. Стійкість до зносу: Врахуйте середню стійкість до зносу, зазвичай виражену в кількості робочих циклів (наприклад, 10 тисяч). Це важливо при тривалому використанні.
6. Кількість положень ручки та підключених контактів: Визначте, скільки положень ручки вам потрібно (2 або 3) і кількість підключених контактів в залежності від вимог вашої системи.

При виборі перемикача важливо враховувати всі ці фактори, щоб забезпечити надійну та безпечну роботу вашої системи.

Тумблери серії MTS

Комутують ланцюги сигналізації, живлення та управління з напругою до 250В, силою струму до 6А і потужністю, що комутується, до 750Вт. Тип механізму перемикання мікротумблера – важільний.

Маркування груп контактів:

• SPDT - один полюс, два напрямки.
• DPDT - два полюси, два напрямки.
• SPST - один полюс, один напрямок.
• DPST - два полюси, один напрямок.

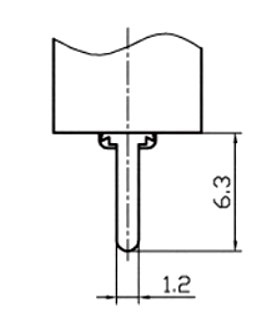

Розмір контактів та спосіб монтажу

1. Під пайку

2. PC на плату

3. PC-H на плату

4. PC-V на плату


Розмір важилю перемикачів MTS

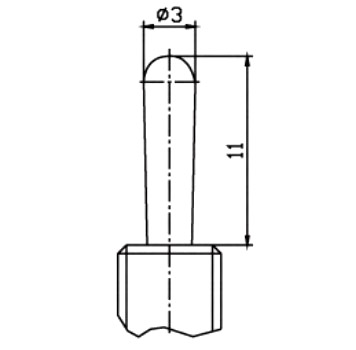

• Тип А - діаметр 3 мм, довжина 11 мм

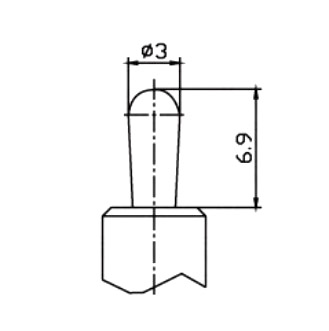

• Тип C - діаметр 3 мм, довжина 6.9 мм

• Тип E - діаметр 5 мм, довжина 15 мм

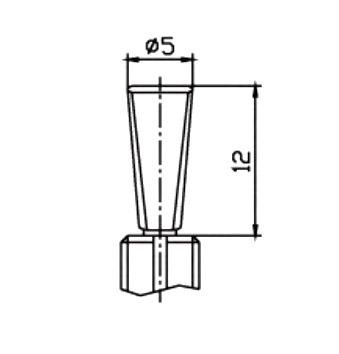

• Тип F - діаметр 5 мм, довжина 12 мм

• Тип L - діаметр 6 мм, довжина 17 мм

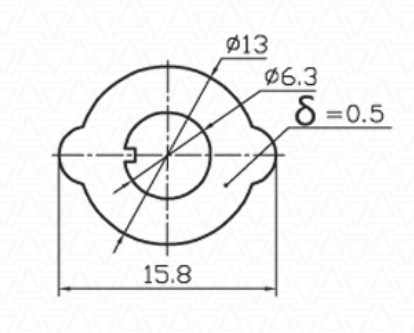

Розмір пластини мікротумблерів серії MTS

Тумблери серії KN3

Тумблери серії 1021, 1121, 1221, 1321,1122, 1322

Призначені для ручної комутації низьковольтних електричних ланцюгів малої потужності, які не вимагають частого перемикання.
