Роз'єми MIL-DTL-5015 (Військовий стандарт)

Дана категорія роз’ємів широко застосовується в авіаційній, військовій та промисловій техніці. Конструкція передбачає металевий корпус, різьбове або байонетне з’єднання та високоякісні контактні групи, що забезпечують надійну фіксацію і стабільний контакт навіть при сильних вібраціях, ударах і перепадах температур.

Серії роз’ємів MIL-DTL-5015 (MS-серія)

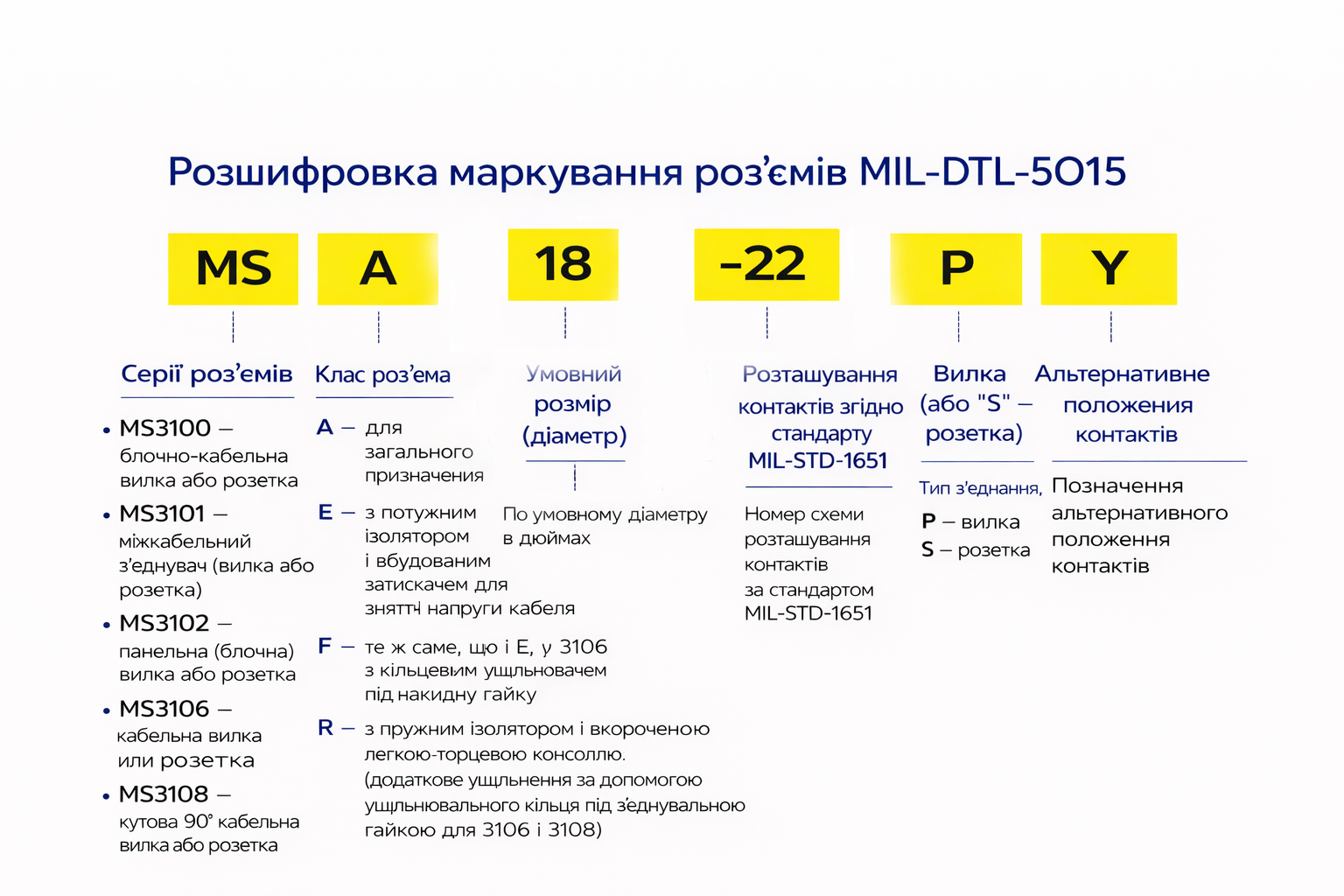

У стандарті MIL-DTL-5015 тип роз’єму визначається серією MS, яка вказує на конструктивне виконання та спосіб монтажу:

• MS3100 — блочно-кабельна вилка або розетка, призначена для з’єднання кабелю з панельним або блочним роз’ємом.
• MS3101 — міжкабельний з’єднувач (вилка або розетка) для з’єднання двох кабелів між собою без жорсткого кріплення.
• MS3102 — панельна (блочна) вилка або розетка, встановлюється безпосередньо на корпус обладнання або панель.
• MS3106 — кабельна вилка або розетка з накидною гайкою, один із найпоширеніших типів для мобільних і польових систем.
• MS3108 — кутовий кабельний роз’єм 90° (вилка або розетка), застосовується при обмеженому монтажному просторі або для зниження навантаження на кабель.

Класи роз’ємів MIL-DTL-5015

Клас роз’єму визначає тип ізолятора, рівень механічного захисту та спосіб фіксації кабелю:

• Клас A — роз’єми загального призначення, стандартне виконання без додаткових елементів зняття механічного навантаження.
• Клас E — виконання з посиленим ізолятором та вбудованим кабельним затискачем для ефективного зняття натягу кабелю.
• Клас F — аналог класу E, але спеціально для серії MS3106, додатково оснащений кільцевим ущільненням під накидну гайку, що підвищує герметичність.
• Клас R — роз’єми з пружним (еластичним) ізолятором та укороченою полегшеною торцевою консоллю; передбачене додаткове ущільнення за допомогою ущільнювального кільця під з’єднувальною гайкою (актуально для MS3106 та MS3108).

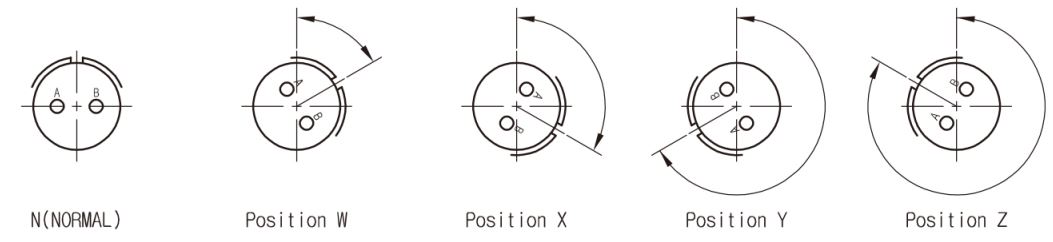

Варіанти розміщення контактів

Типи розтановки контактів роз'ємів MIL-DTL-5015(MIL-C-5015):

1. 10SL - кількість контактів 2 та 3

2. 12S - тільки на 2 контакти
3. 14S - від 2 до 6 контактів
4. 16S - від 2 до 7 контактів
5. 18 - від 2 до 10 контактів
6. 20 - від 2 до 17 контактів
7. 22 - від 3 до 19 контактів
8. 24 - від 7 до 24 контактів
9. 28 - від 3 до 37 контактів
10. 32 - тільки на 4 контакти
11. 36 - кількість контактів 4, 31 та 48

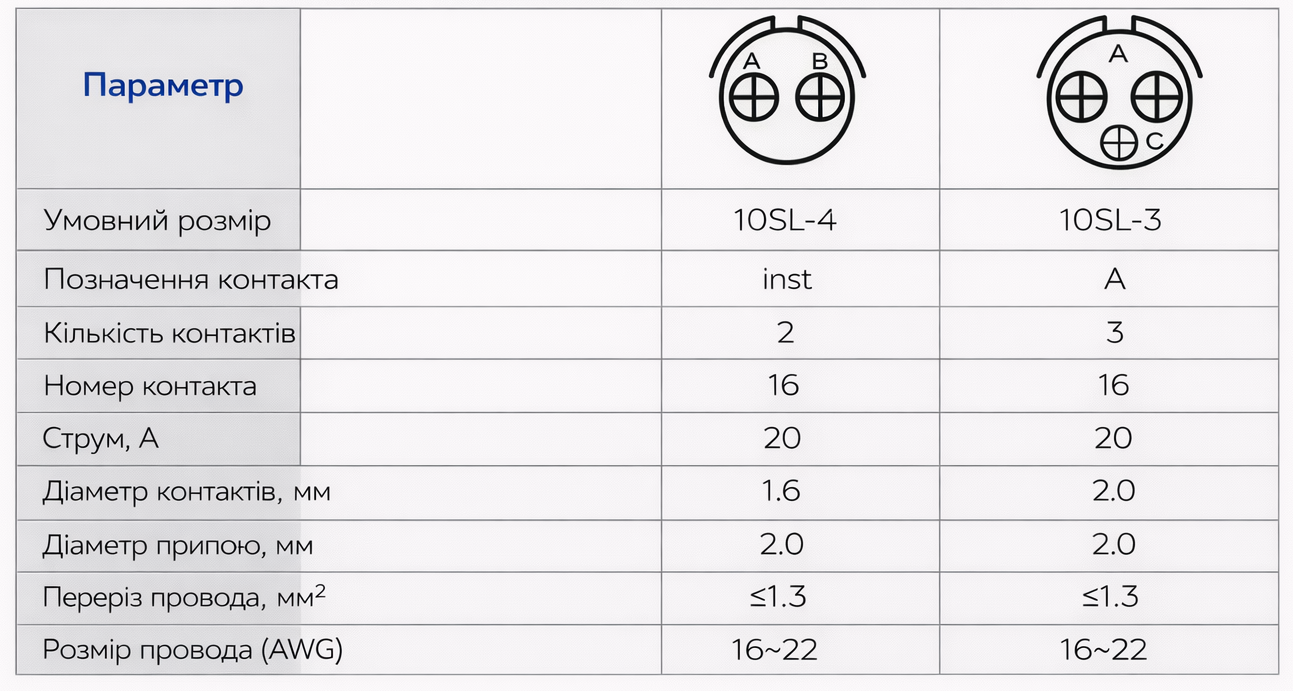

Позначення контакту та робоча напруга

Контактне зачіпне та розчіплювальне зусилля

Основні технічні характеристики

• Стандарт: MIL-DTL-5015
• Тип роз’ємів: круглі багатоконтактні
• Кількість контактів: від 2 до 85 (залежно від виконання)
• Номінальна напруга: до 500 V
• Номінальний струм: від 20 до 200 А
• Тип з’єднання: різьбове або байонетне
• Тип монтажу: панельний, кабельний
• Матеріал корпусу: алюмінієвий або сталевий сплав з антикорозійним покриттям
• Матеріал контактів: мідні сплави з посрібленням або позолотою
• Контактний опір: низький та стабільний
• Ступінь захисту: до IP67 (у з’єднаному стані)
• Робочий температурний діапазон: від –55 до +125 °C
• Стійкість: до вібрацій, ударів, пилу, вологи та агресивних середовищ

Де використовуються роз’єми MIL-DTL-5015

Роз’єми цього стандарту застосовуються у:

1. військовій та авіаційній техніці;
2. системах зв’язку та навігації;
3. радіоелектронному обладнанні;
4. промислових системах автоматизації;
5. енергетичному та транспортному обладнанні;
6. важкій спецтехніці та мобільних комплексах.
