Гвинтовий фіксатор М3х6 з вуглецевої сталі з кульковою кнопкою

Пружинний фіксатор з різьбленням ØМ3, довжиною 6 мм з кульковою кнопкою діаметром Ø1.5 мм і шестигранним поглибленням. Гвинтовий кульковий плунжер призначений для позиціонування та фіксації стрижнів і прутів різних форм перетину фіксуються в порожнистих трубках різних форм. Широко використовується в машинному, медичному, кріпильних і пневматичному обладнанні.

Для установки фіксатора пруток (стрижень) потрібно засверлити сверлом необхідного діаметра і нарізується різьба. Фіксатор вкручується за допомогою шестигранного ключа. На відміну від гвинтових пружинних фіксаторів з циліндричної кнопкою кулькові фіксатори мають неповну фіксацію, і доклавши певних зусиль можна змістити виріб з точки фіксації. Ця функція може бути дуже корисна в пристроях із змінним позиціонуванням і змінним під навантаженням становищем фіксації.

Діаметр корпусу фіксатора - М3;
Довжина корпусу фіксатора - 6 мм;
Виступаюча частина кнопки - 0.5 мм;
Діаметр кульковою кнопки - 1.5 мм;
Найбільш підходящій отвір - 1.4 мм
Тип кнопки -шарик;
Матеріал фіксатора - вуглецева легована сталь
Колір - темно сірий.

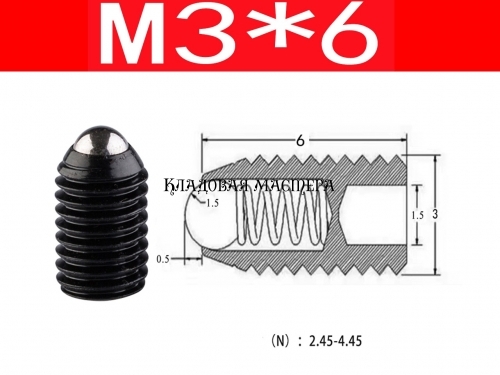

Гвинт позиціонування M361,5, креслення

фіксатор гвинтовий

Зведена таблиця розмірів кулькових фіксаторів з вуглецевої легованої сталі. Поточна модель фіксатора підсвічена червоним.

Ø Різблення фіксатора	Розмір - А Шестигранний отвір, мм	Розмір - Е Кулька виступає з корпусу мм	Розмір - D Ø Стальної кульки мм	Розмір - С Довжина корпусу мм	Навантаження на пружину (Н) Мінімальне-Максимальне
М3	1.5	0.5	1.5	6	2.0 - 5.0
М4	2.0	0.8	2.5	10	3.0 -1 5
М5	2.5	1.1	3.0	12	4.0 - 18
М6	3.0	1.3	3.5	16	8.0 - 35
М8	4.0	1.8	5.0	20	12 - 50
М10	5.0	2.1	6.0	16	20 - 60
М12	6.0	3.0	8.0	20	30 - 80
