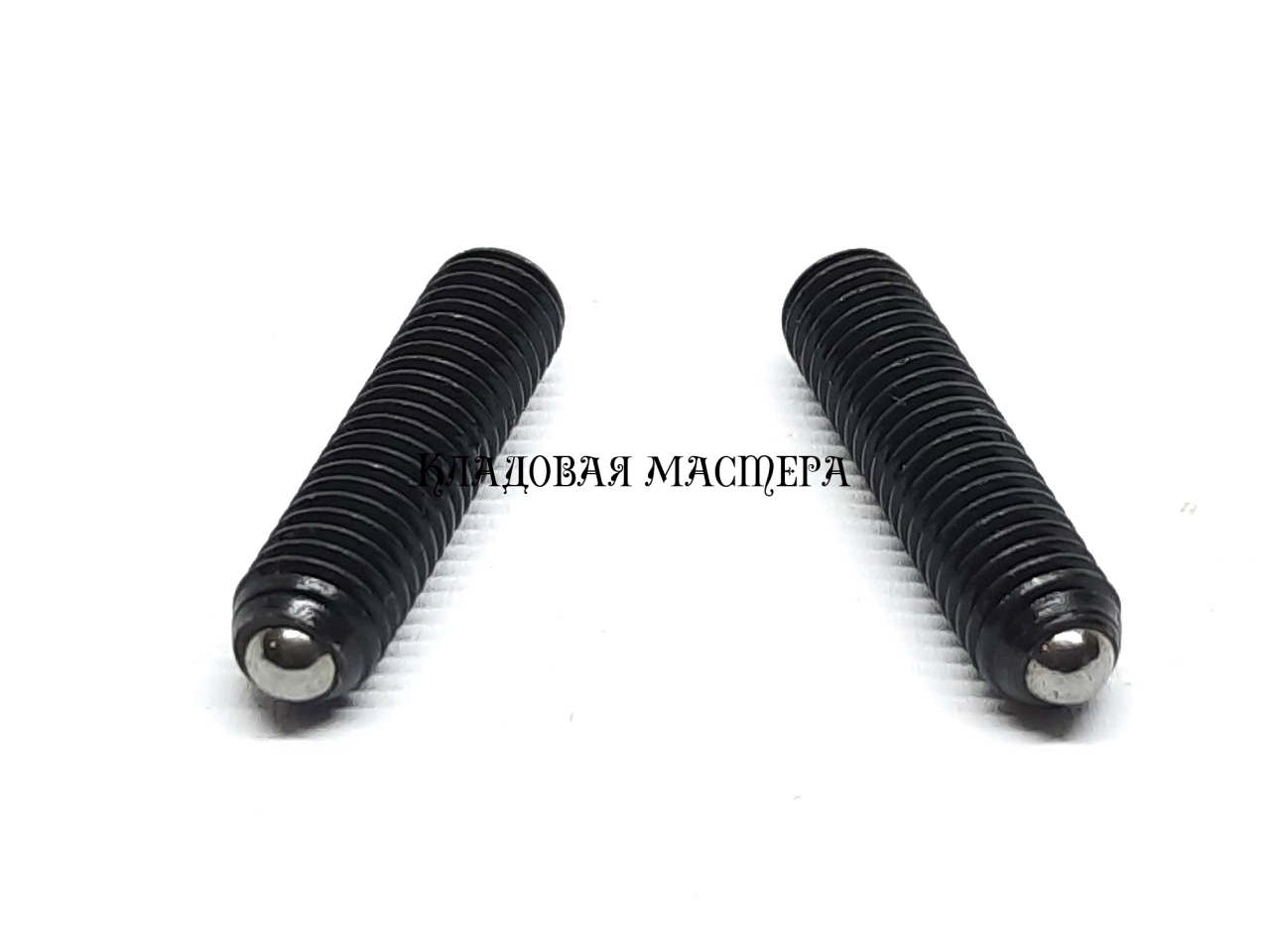

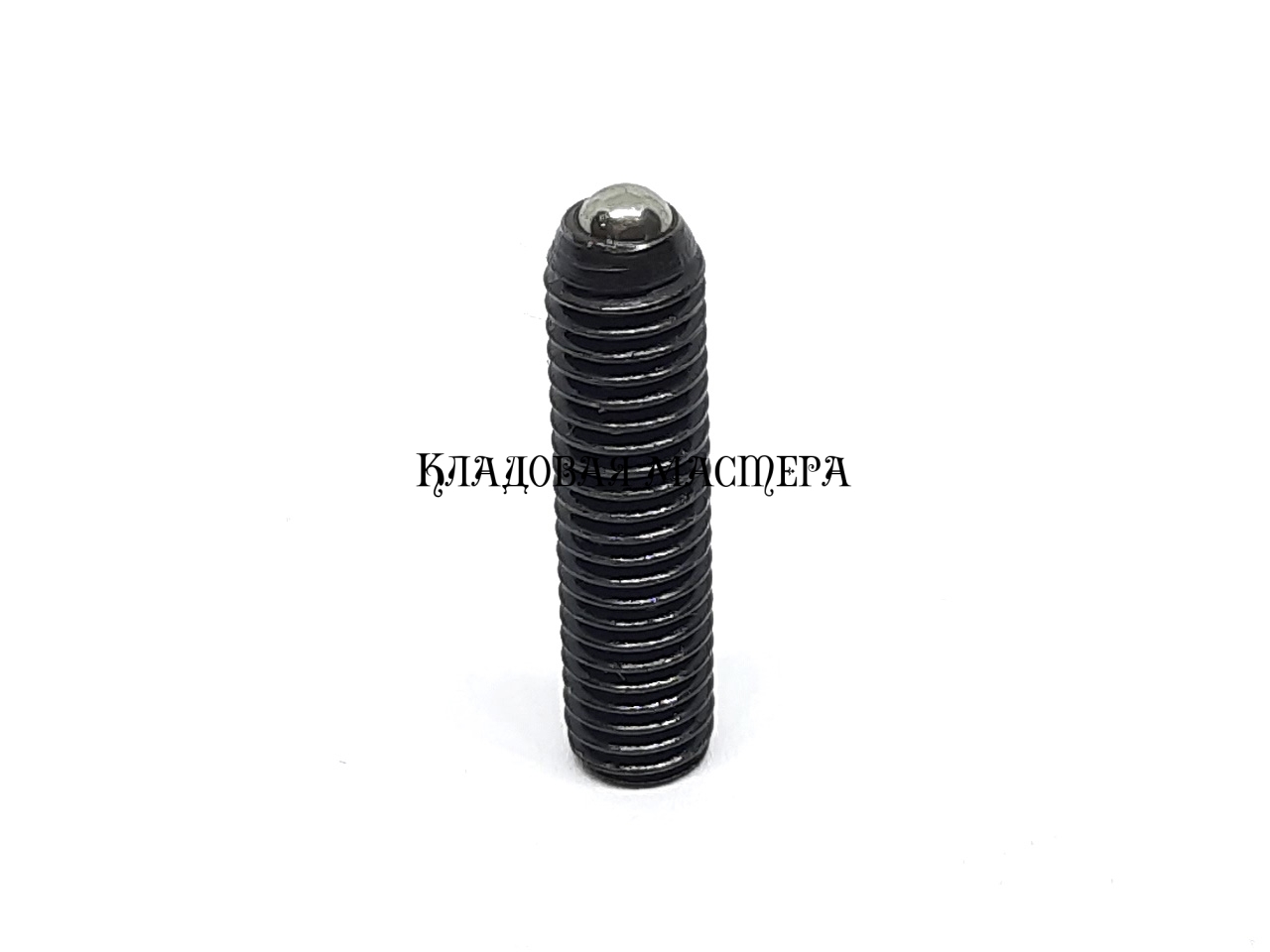

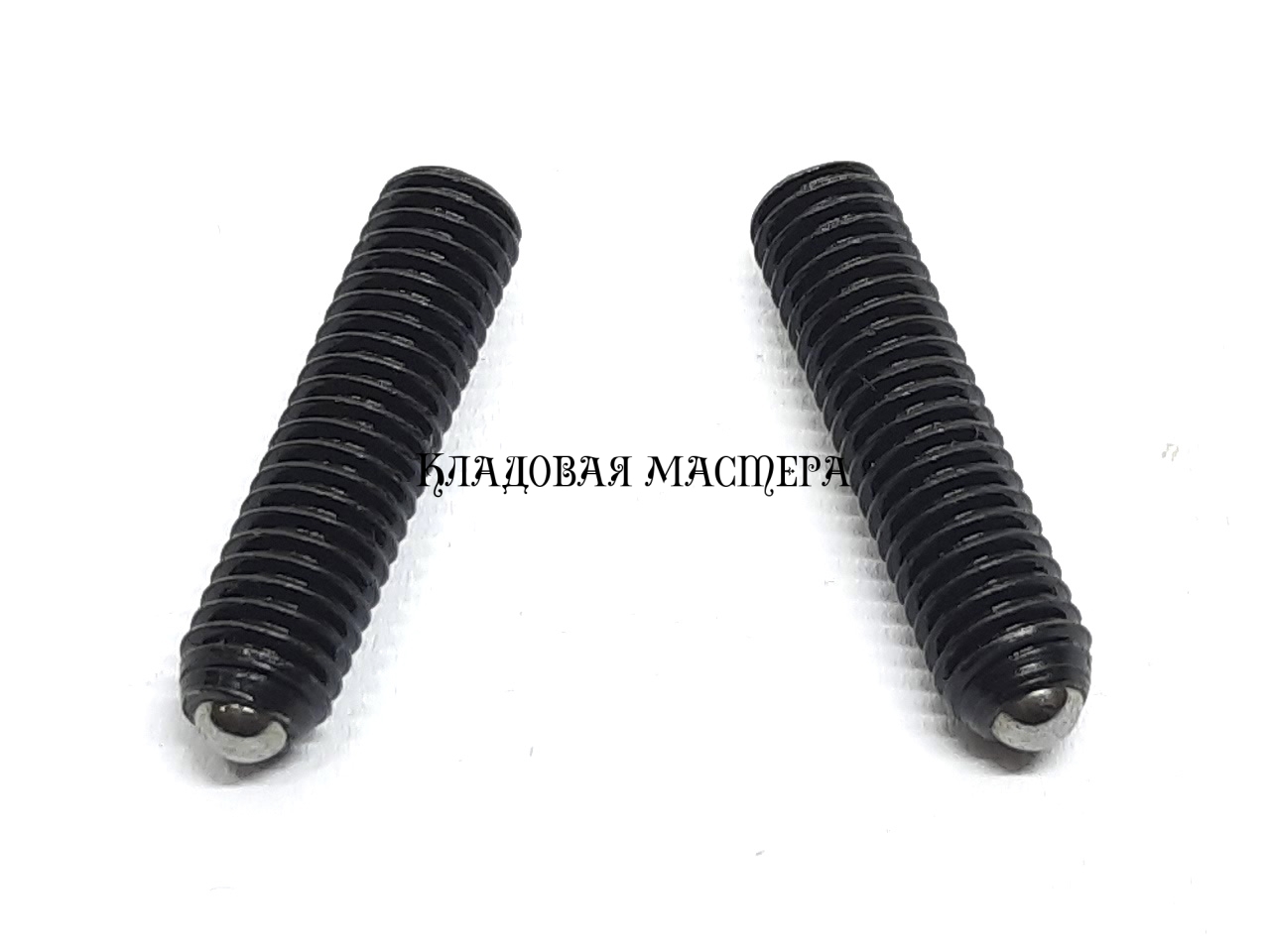

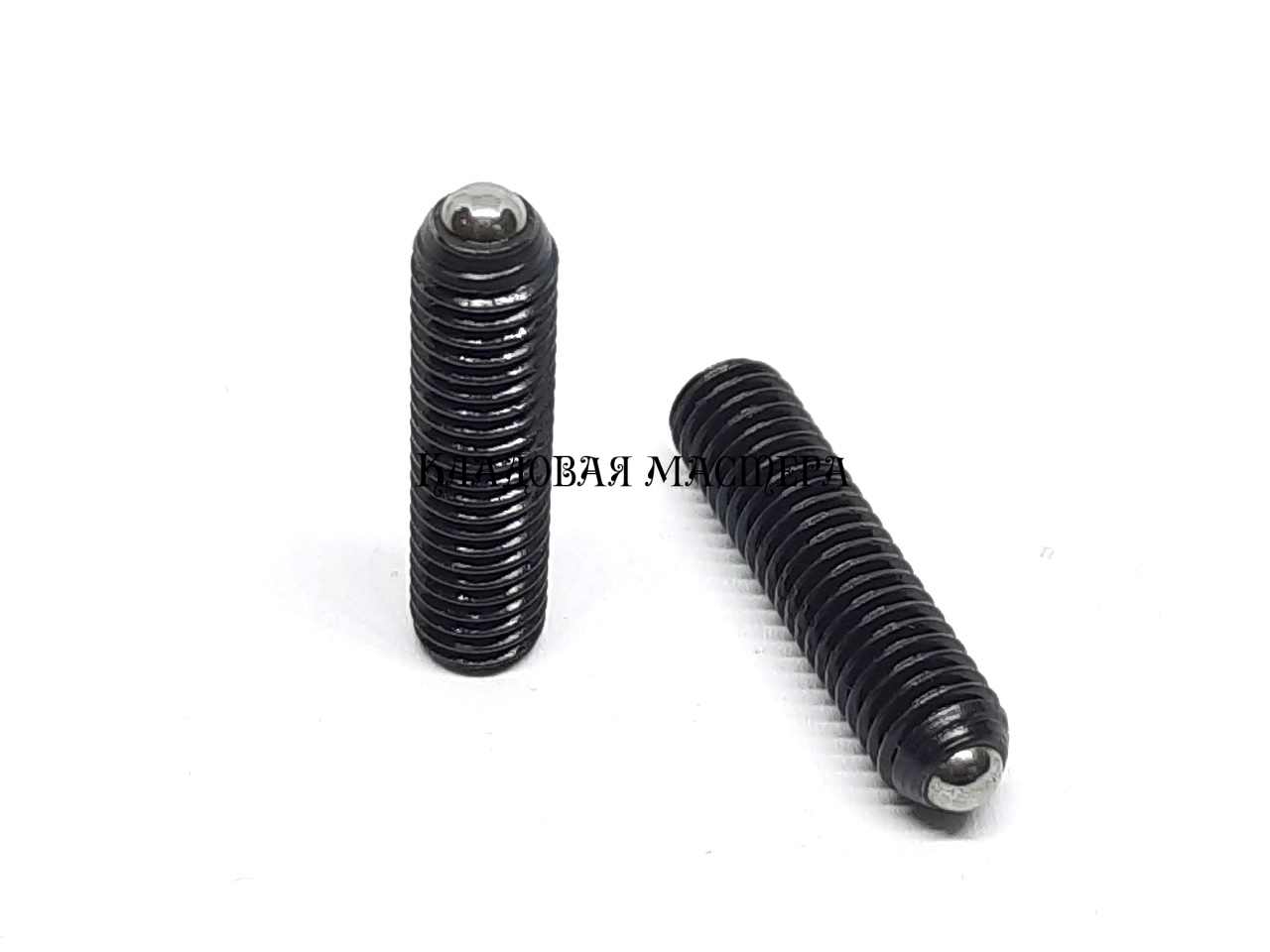

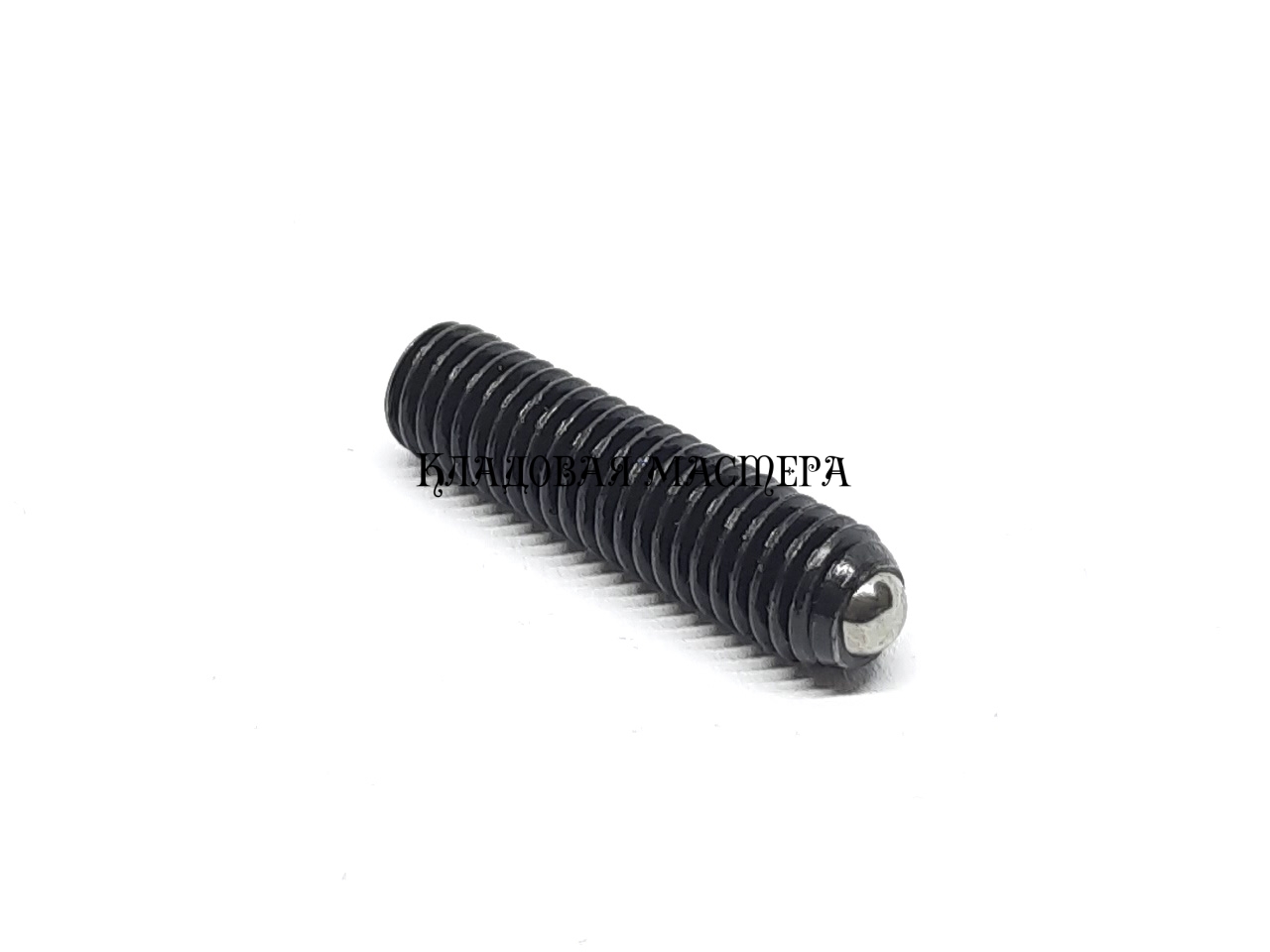

Гвинтовий фіксатор М5х20 з вуглецевої сталі з кульковою кнопкою

Пружинний фіксатор з різьбленням ØМ5, довжиною 20 мм з кульковою кнопкою діаметром Ø3 мм і шестигранним поглибленням. Гвинтовий кульковий плунжер призначений для позиціонування та фіксації стрижнів і прутів різних форм перетину фіксуються в порожнистих трубках різних форм. Широко використовується в машинному, медичному, кріпильних і пневматичному обладнанні.

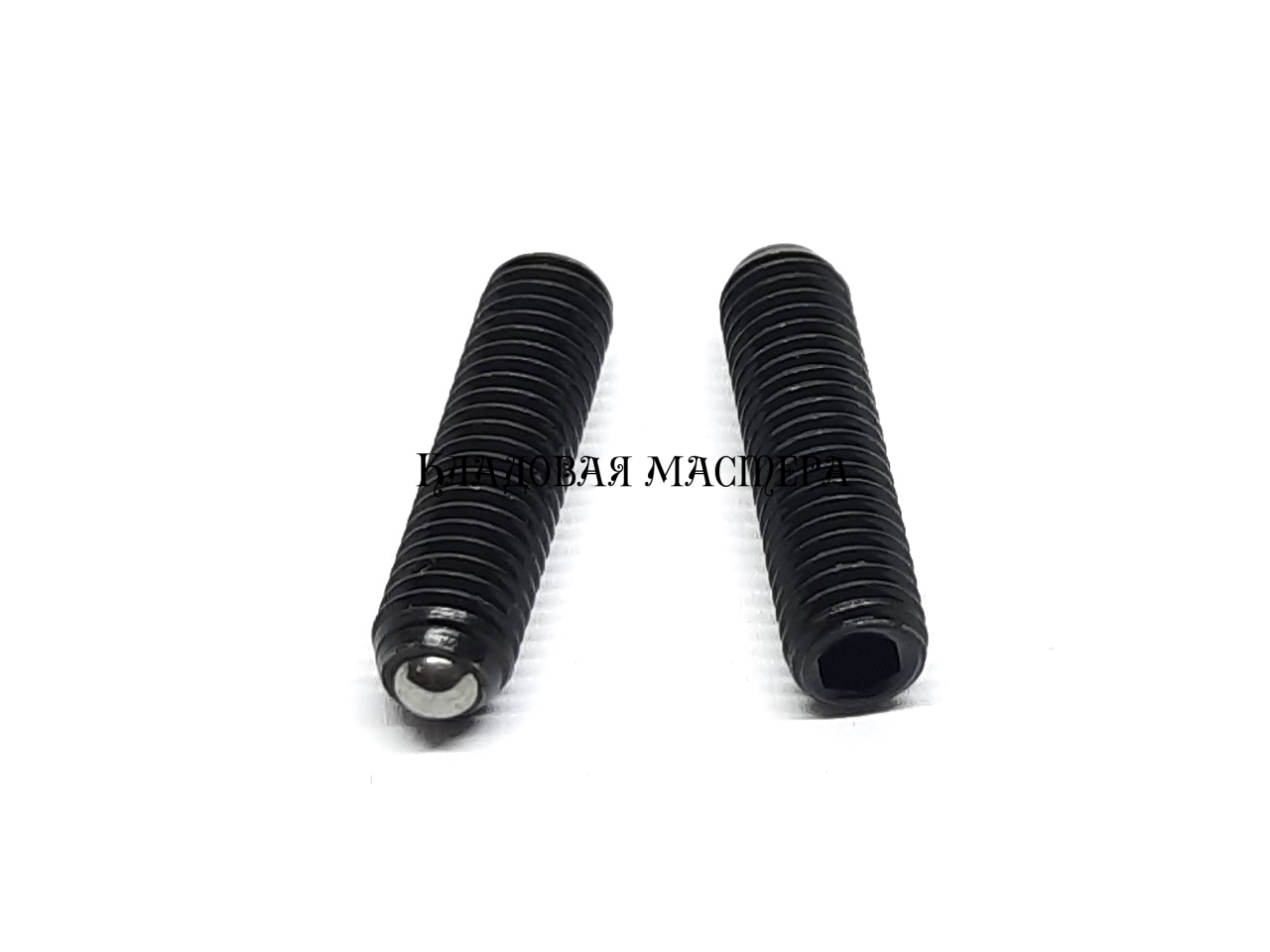

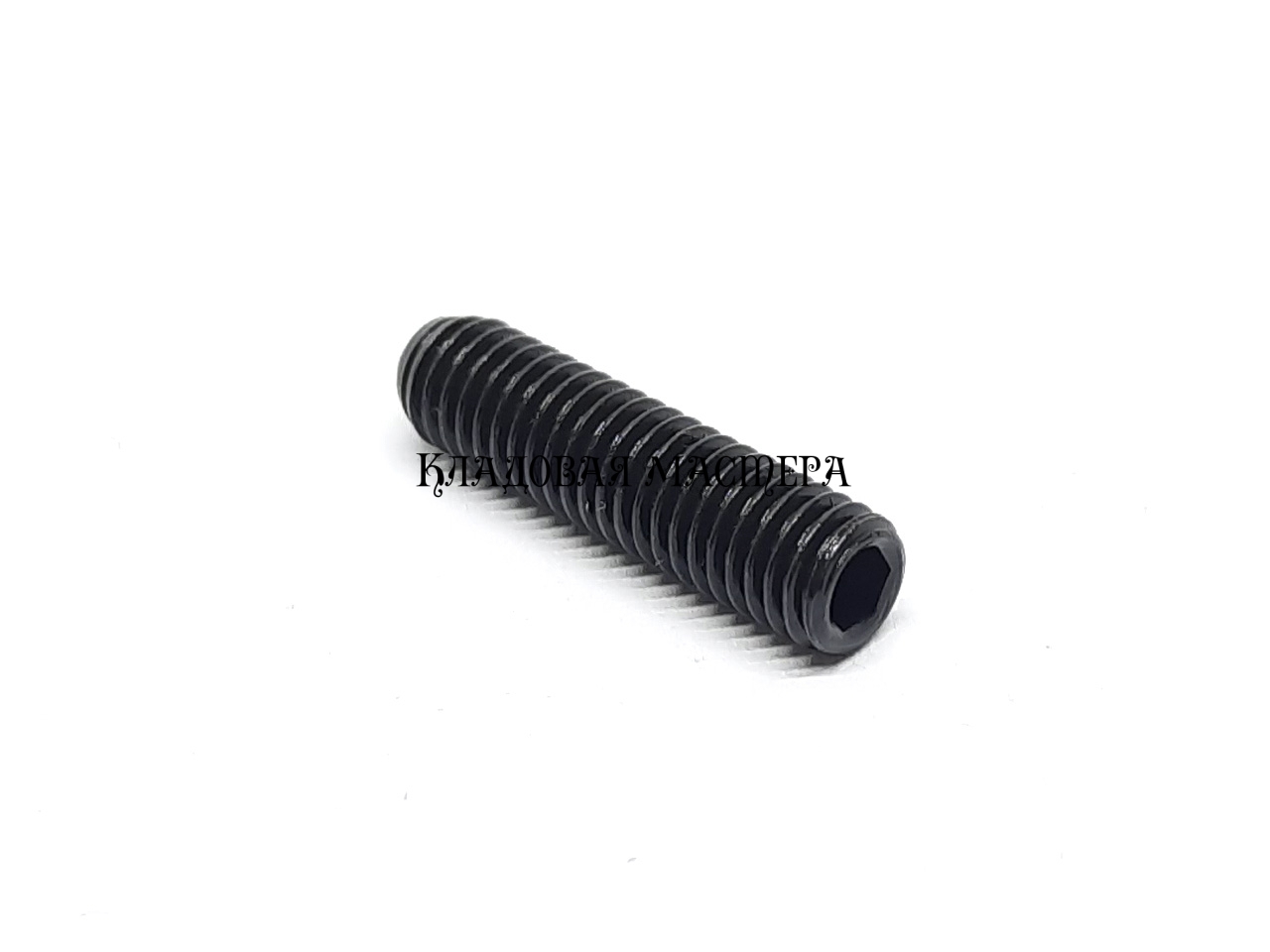

Для установки фіксатора пруток (стрижень) потрібно засверлити сверлом необхідного діаметра і нарізується різьба. Фіксатор вкручується за допомогою шестигранного ключа. На відміну від гвинтових пружинних фіксаторів з циліндричної кнопкою кулькові фіксатори мають неповну фіксацію, і доклавши певних зусиль можна змістити виріб з точки фіксації. Ця функція може бути дуже корисна в пристроях із змінним позиціонуванням і змінним під навантаженням становищем фіксації.

Технічні характеристики:

• Діаметр корпусу фіксатора - М5;
• Довжина корпусу фіксатора - 20 мм;
• Виступаюча частина кнопки - 1.1 мм;
• Діаметр кульковою кнопки - 3.0 мм;
• Найбільш підходящій отвір - 2.8 мм
• Тип кнопки -шарик;
• Матеріал фіксатора - вуглецева легована сталь
• Колір - темно сірий.

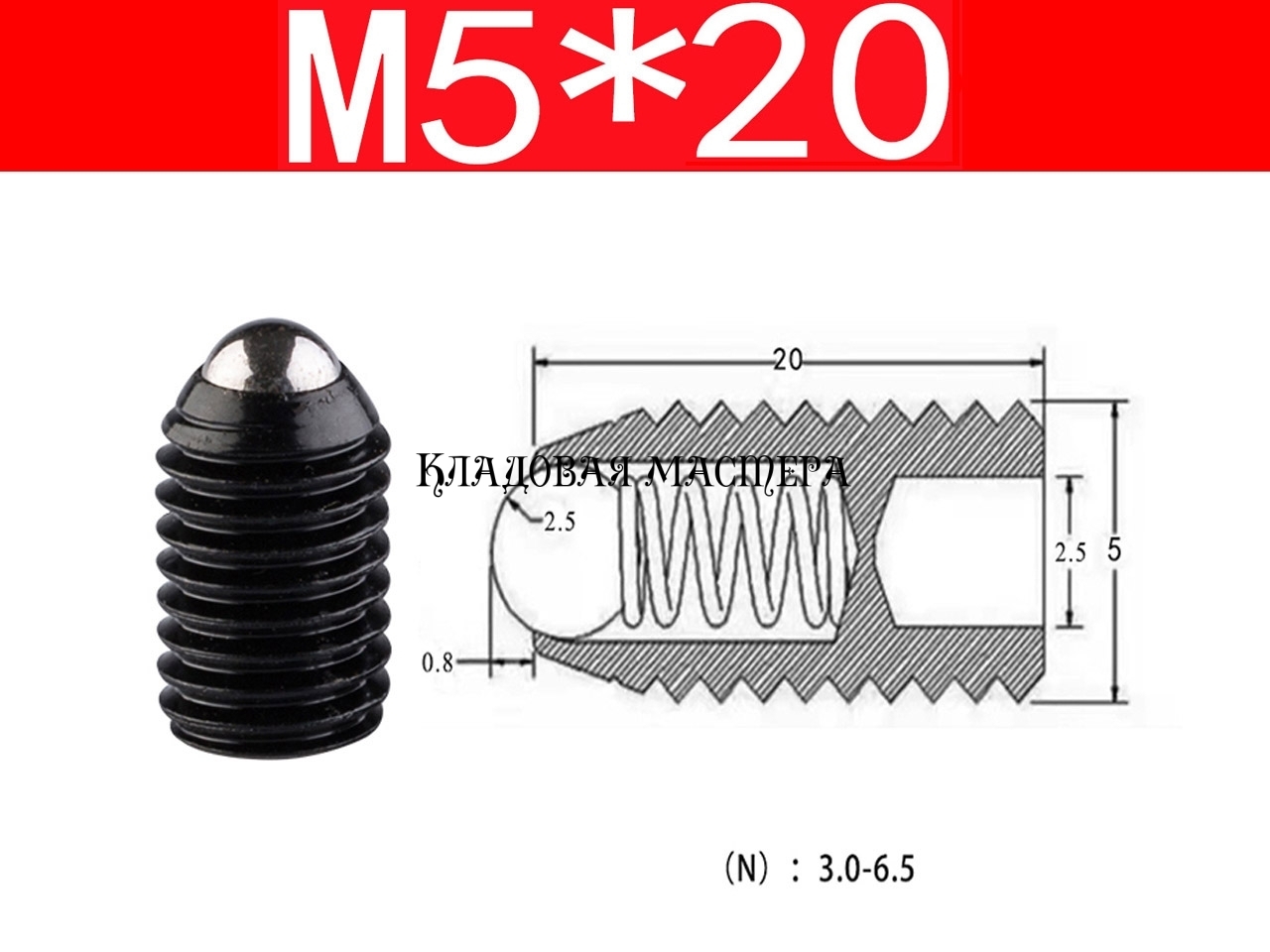

Гвинт позиціонування M5*20*3.0, креслення

Зведена таблиця розмірів кулькових фіксаторів з вуглецевої легованої сталі. Поточна модель фіксатора підсвічена червоним.
