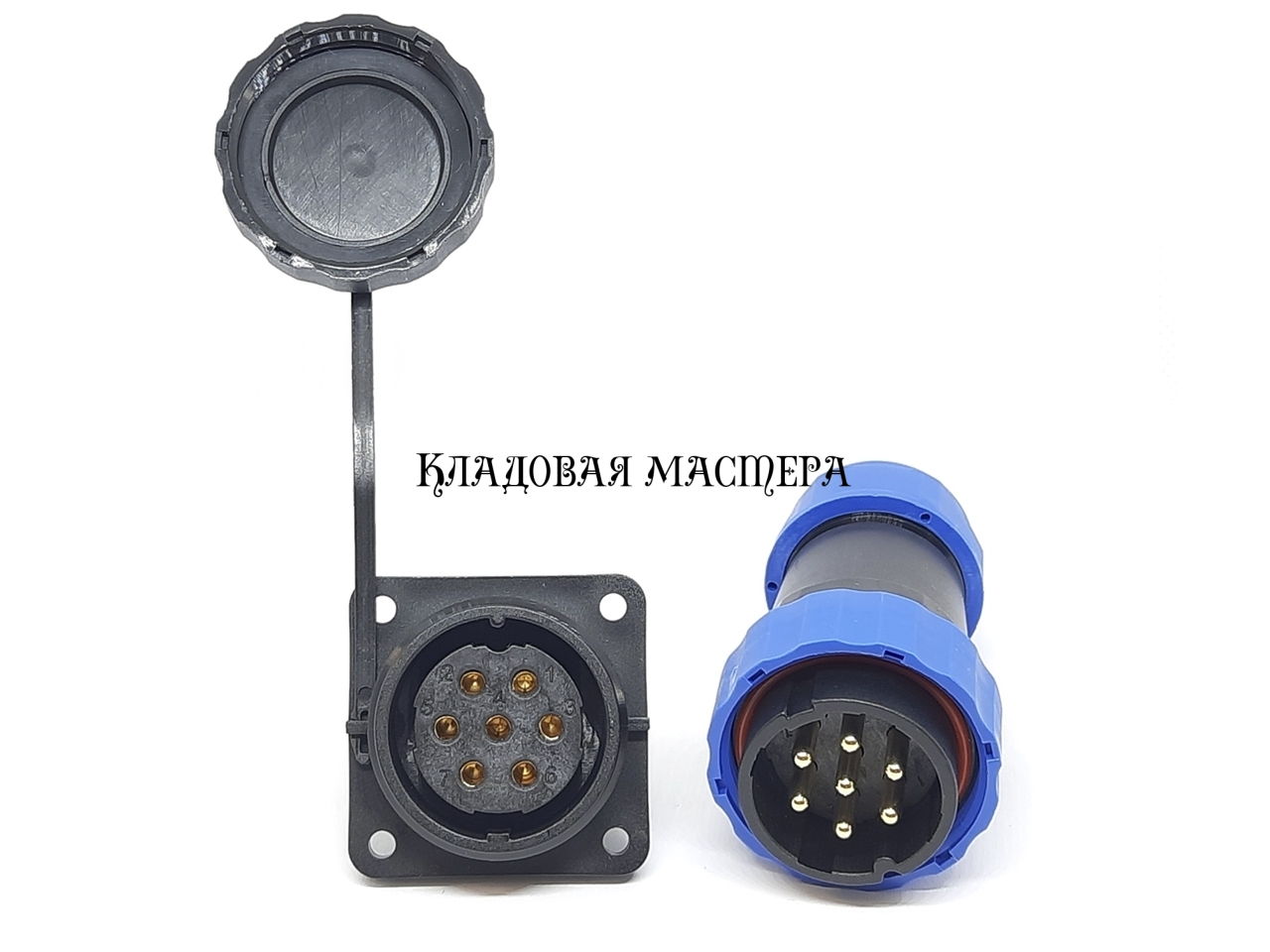

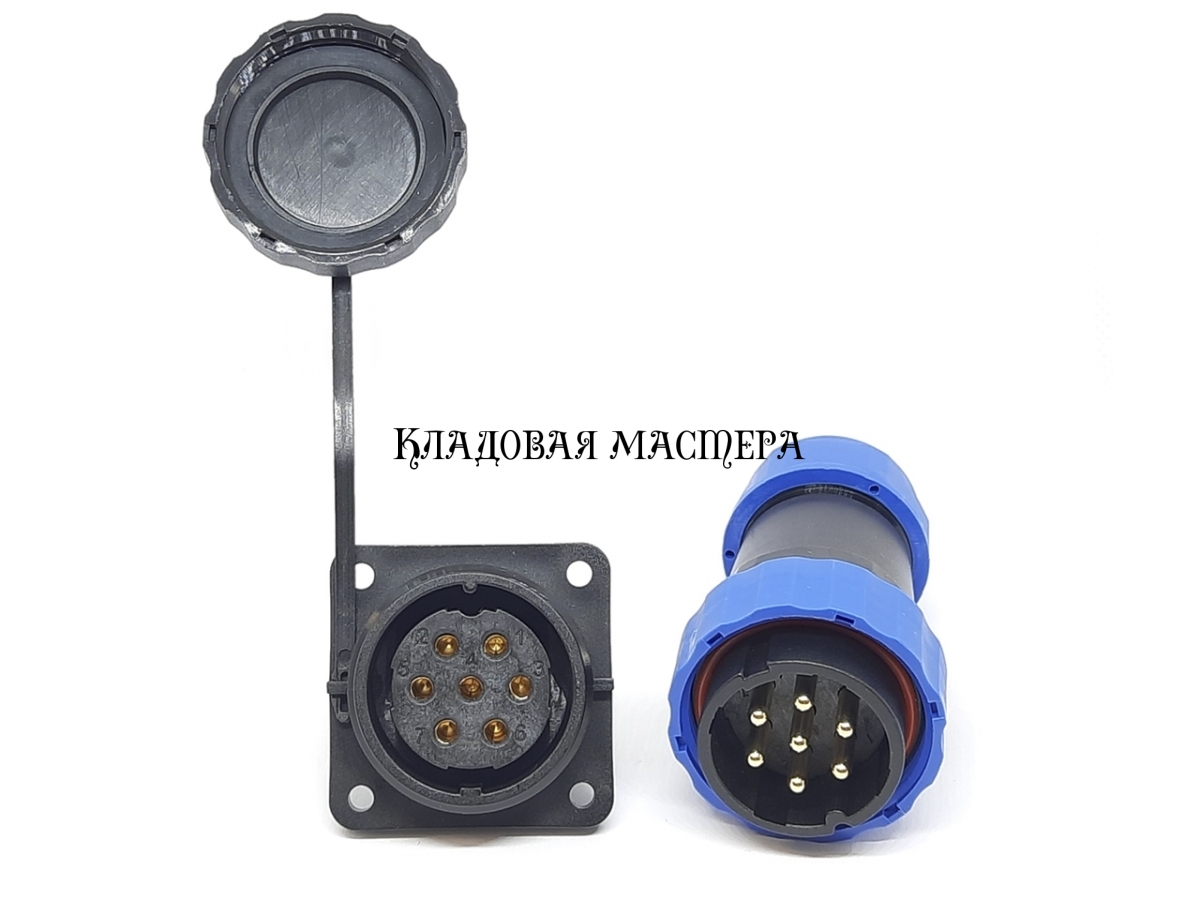

Роз'єм герметичний SP-28, 7 контактів, IP68 з квадратним фланцем комплект.

Роз'єм водонепроникний швидкого з'єднання IP68, SP28, 7 Pin, комплект складається з гнізда монтажного з квадратним фланцем і штекера кабельного. На гнізді є кришка, яка закриває його за відсутності штекера. Штекер із гніздом кріпиться за допомогою гайки. Монтажний розмір гнізда - 28.5 мм. Є ущільнювальні гумові прокладки, що захищають з'єднання від попадання пилу, вологи. Контакти у роз'ємі під паяння.

Параметри роз'єму SP28 7 pin

• Матеріал корпусу - термопластичний PA66
• Кількість контактів – 7
• Ізолятор – термопластичний PPS висока термостійкість
• Матеріал контакту – бронза з позолотою
• Кільце ущільнювача - силікагель
• Тип корпусу - монтажне гніздо з квадратним фланцем + штекер кабельний
• Підключення: - різьбове з'єднання
• Робоча температура - 25 градусів C ~ 110 градусів C
• Ущільнення: - відповідно до IP68
• Застосовний діаметр дроту: - 12 ~ 15 мм
• Механічне життя - понад 500 роз'єднань/з'єднань

Роз'єм складається з двох частин:

• Частина 1 призначена для установки на корпус обладнання, має квадратний фланец, ущільнювальні прокладки та захисну кришку.
• Частина 2 призначена для монтажу на провід. Роз'єм щільно обтискає провід через ущільнювальні кільця, і захищає контакти і з'єднання від попадання вологи. Такі роз'єми широко використовуються в підводному та надводному обладнанні водних суден, автотранспорті, а також для різного обладнання, що працює під водою, в умовах високої вологості, або хімічно активному середовищі.

Характеристики роз'ємів серії SP-28

Креслення роз'єму SP-28
