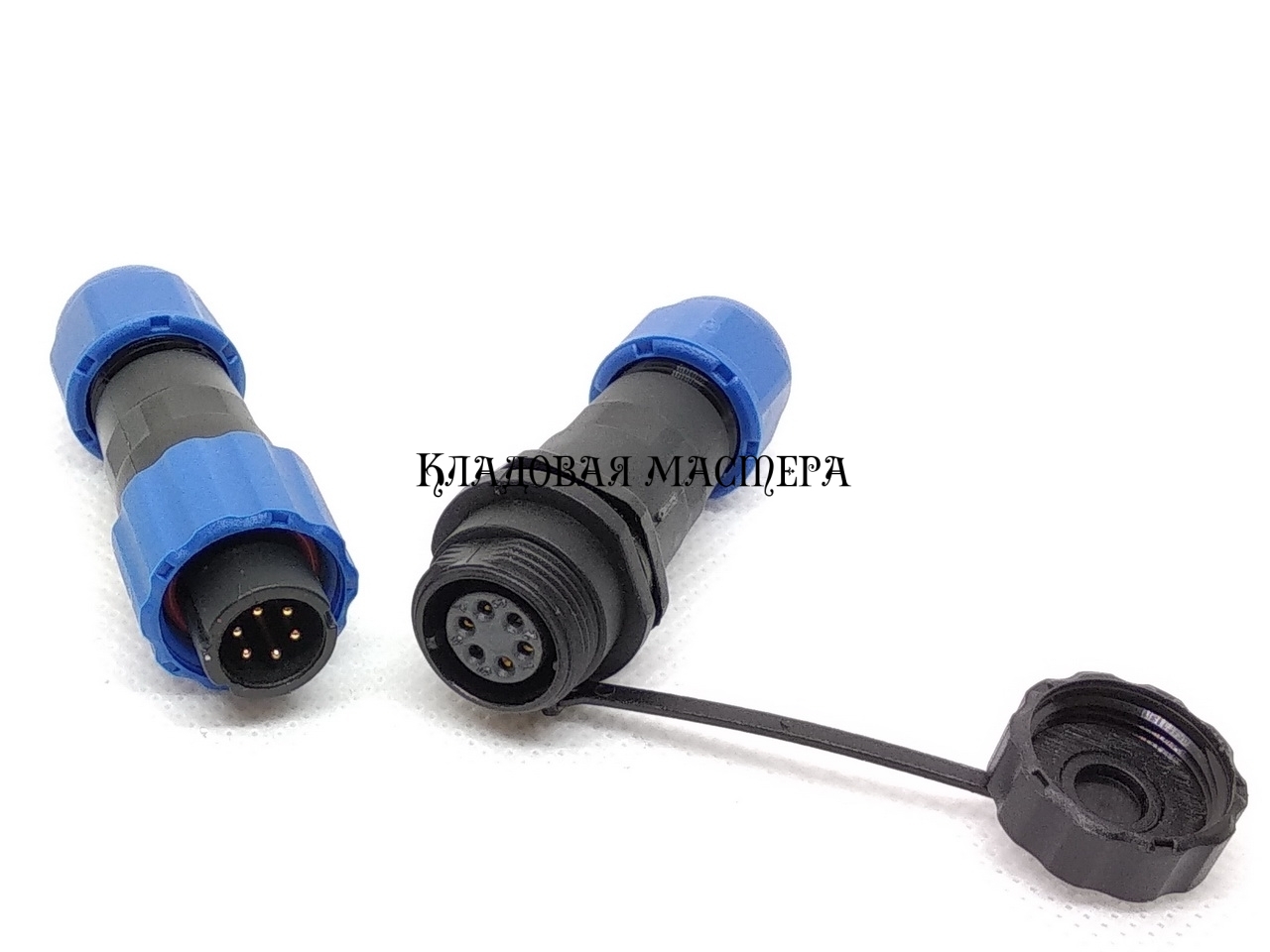

Роз'єм герметичний SD13, 6 PIN, IP68 Пара кабель-кабель

З'єднувальний роз'єм водонепроникний, пилозахисний, маслостійкий корпус IP68, SD13, 6 pin, комплект (гніздо кабельне + штекер кабельний). На гнізді є кришка, яка закриває його при відсутності штекера. Штекер з гніздом кріпиться за допомогою гайки. Монтажний розмір гнізда - 13 мм.є ущільнювальні гумові прокладки, які захищають з'єднання від попадання пилу, вологи, води та інших рідин..
Контакти в роз'ємі під пайку. Призначений для стикування двох кабелів максимум по сім жил кожен.

Параметри роз'єму SD13, IP68, 6 pin

• Матеріал корпусу-термопластичний PA66
• Номінальна напруга - 250 Вольт
• Номінальна сила струму - 5 А
• Клас вогнестійкості UL94-V0
• Кількість контактів - 6
• Ізолятор - термопластичний PPS висока термостійкість
• Матеріал контакту - бронза з позолотою
• Ущільнювальне кільце - силікагель
• Тип корпусу-гніздо кабельне + штекер кабельний
• Підключення: - різьбове з'єднання
• Робоча температура - 40 градусів C ~ 110 градусів C
• Ущільнення: - відповідно до IP68
• Застосовний діаметр кабелю: - 4 ~ 6.5 мм
• Механічне життя - більше 500 роз'єднань / з'єднань
• Довжина гнізда: 52 мм
• Довжина штекера: 52 мм

Роз'єм складається з двох частин. Обидві частини і гніздо і штекер призначені для монтажу на кабель. Роз'єм щільно обжимає провід через ущільнювальні кільця, і захищає контакти і з'єднання від попадання вологи. Такі роз'єми широко використовуються в підводному і надводному обладнанні водних суден, автотранспорті, а також для різного обладнання, що працює під водою, в умовах високої вологості, або хімічно активному середовищі.

Таблиця характеристик роз'єму SD-13

Креслення роз'єму SP-13
