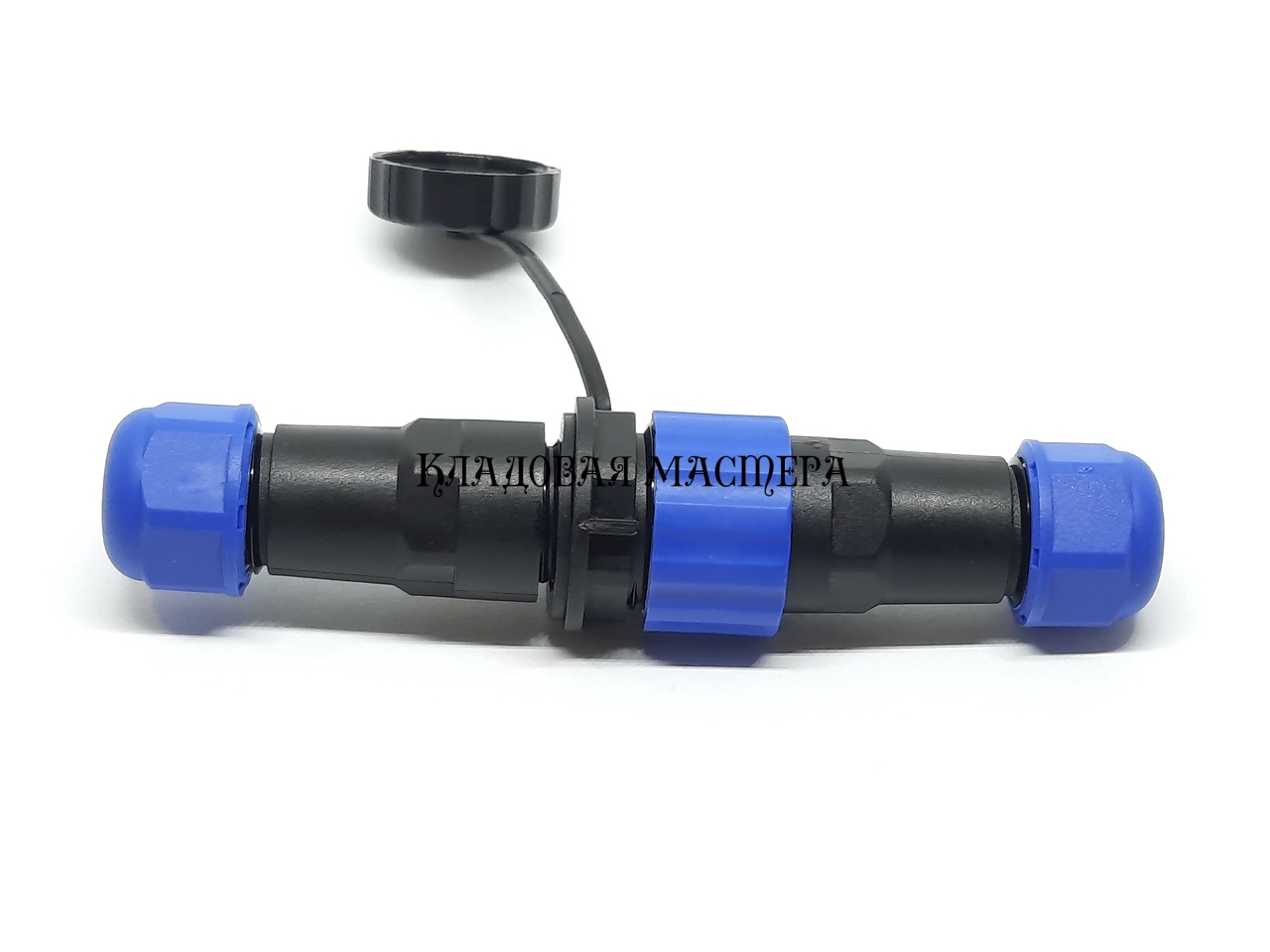

Роз'єм герметичний SD16, 8 PIN, IP68 Пара кабель-кабель

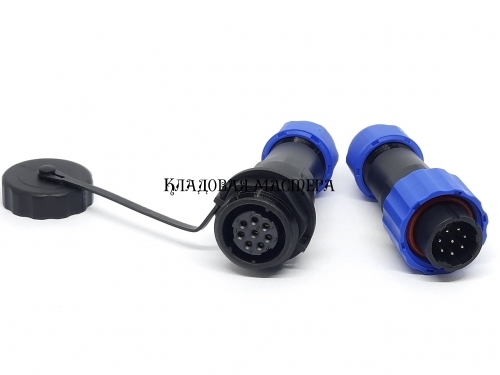

З'єднувальний роз'єм водонепроникний, пилозахисний, маслостійкий корпус IP68, SD16, 8 pin, комплект (гніздо кабельне + штекер кабельний). На гнізді є кришка, яка закриває його при відсутності штекера. Штекер з гніздом кріпиться за допомогою гайки. Монтажний розмір гнізда - 16,5 мм. Є ущільнювальні гумові прокладки, які захищають з'єднання від попадання пилу, вологи, води та інших рідин..
Контакти в роз'ємі під пайку. Призначений для стикування двох кабелів максимум по сім жил кожен.

Параметри роз'єму SD16, IP68, 8 pin

• Матеріал корпусу-термопластичний PA66
• Номінальна напруга - 250 Вольт
• Номінальна сила струму - 5 А
• Клас вогнестійкості UL94-V0
• Кількість контактів - 8
• Ізолятор - термопластичний PPS висока термостійкість
• Матеріал контакту - бронза з позолотою
• Ущільнювальне кільце - силікагель
• Тип корпусу-гніздо кабельне + штекер кабельний
• Підключення: - різьбове з'єднання
• Робоча температура - 40 градусів C ~ 110 градусів C
• Ущільнення: - відповідно до IP68
• Застосовний діаметр кабелю: - 6 ~ 8 мм
• Механічне життя - більше 500 роз'єднань / з'єднань
• Довжина гнізда: 60 мм
• Довжина штекера: 60 мм

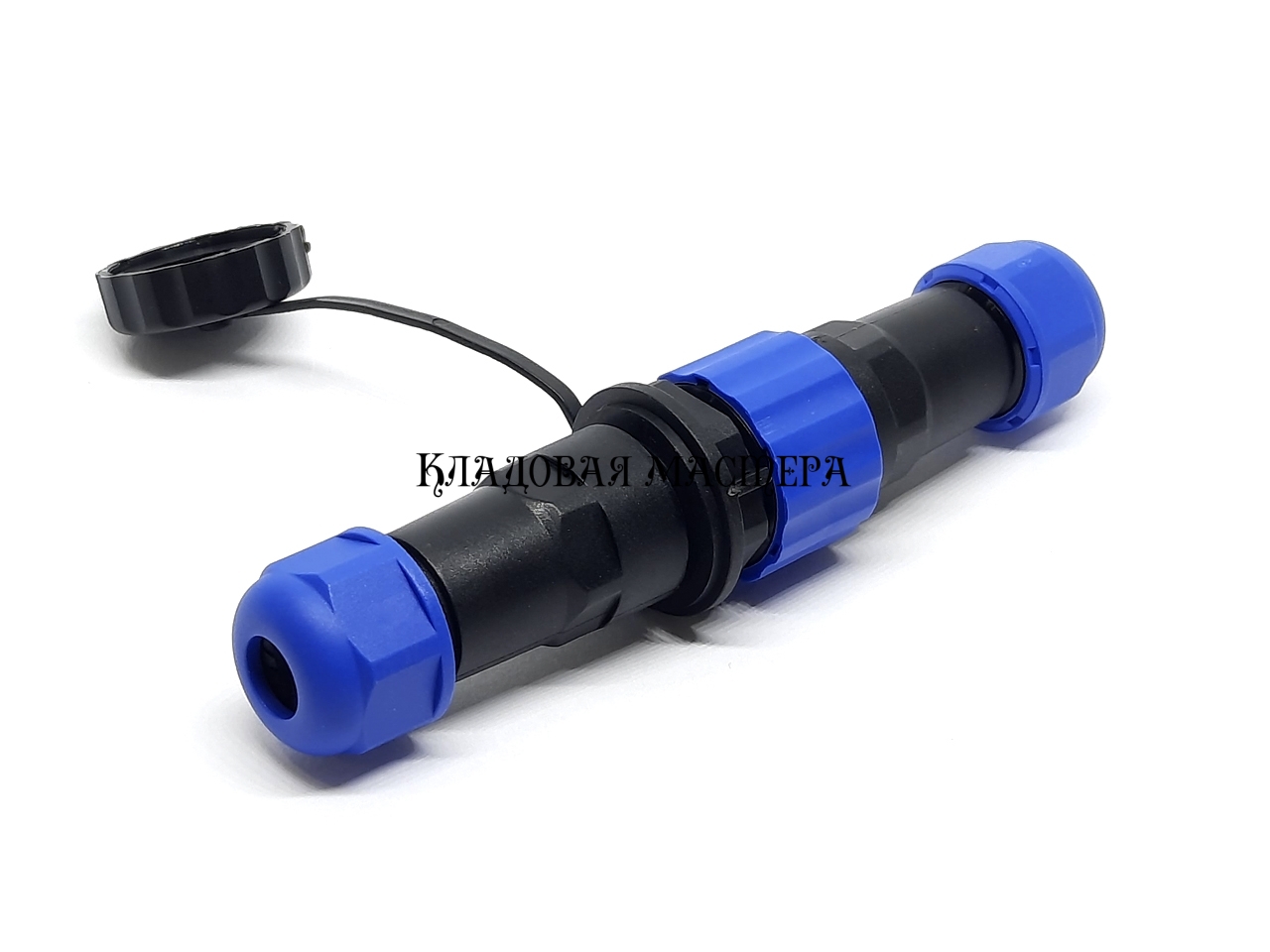

Роз'єм складається з двох частин. Обидві частини і гніздо і штекер призначені для монтажу на кабель. Роз'єм щільно обжимає провід через ущільнювальні кільця, і захищає контакти і з'єднання від попадання вологи. Такі роз'єми широко використовуються в підводному і надводному обладнанні водних суден, автотранспорті, а також для різного обладнання, що працює під водою, в умовах високої вологості, або хімічно активному середовищі.

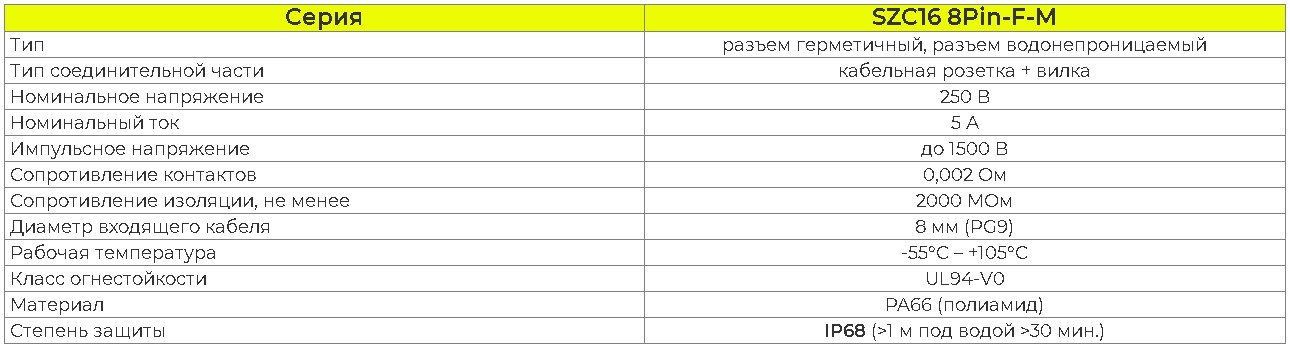

Таблиця характеристик роз'єму SD-16

Креслення роз'єму SD-16
