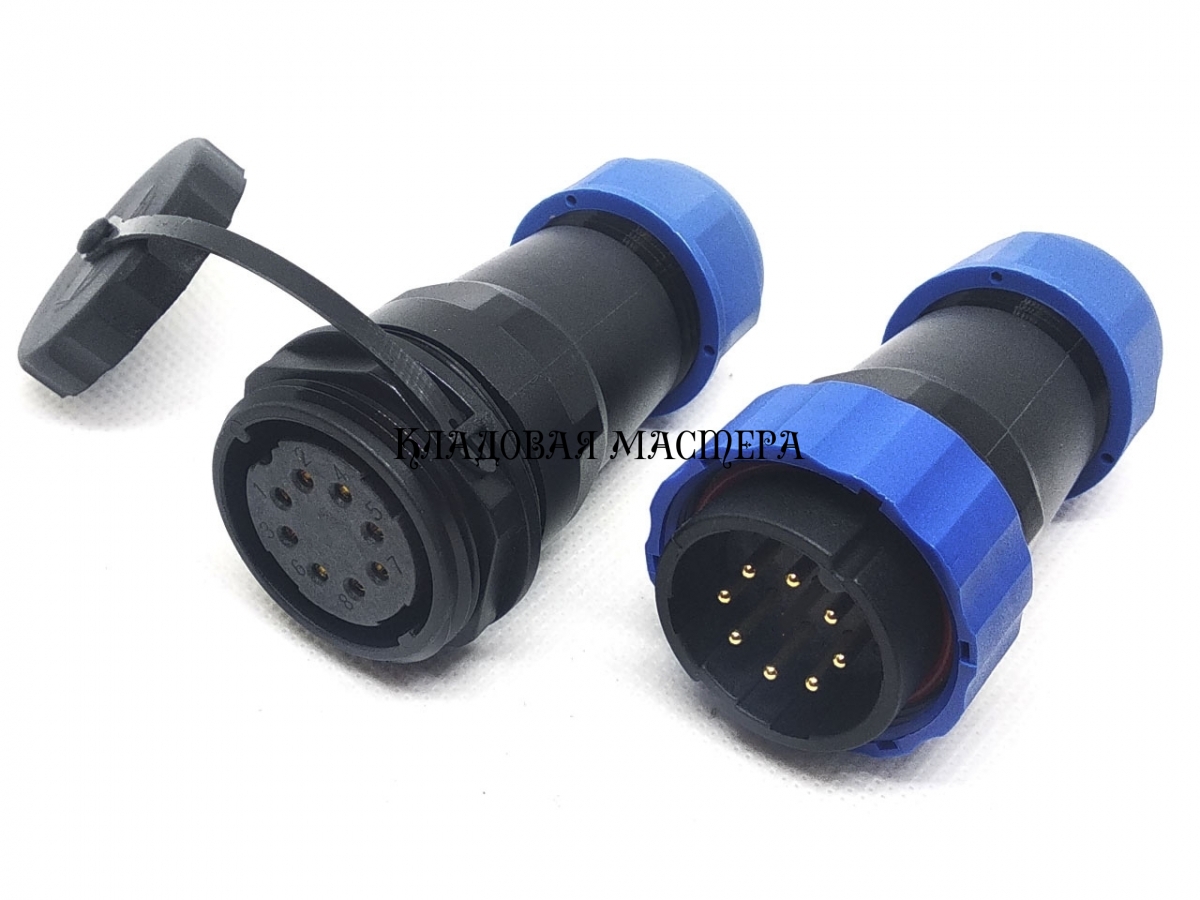

Роз'єм герметичний SD28, 8 контактів, IP68 Пара кабель-кабель

З'єднувальний роз'єм водонепроникний, пилозахисний, маслостійкий корпус IP68, SD28, 8 Pin, комплект (гніздо кабельне + штекер кабельний). На гнізді є кришка, яка закриває його за відсутності штекера. Штекер із гніздом кріпиться за допомогою гайки. Монтажний розмір гнізда – 28 мм. Є ущільнювальні гумові прокладки, які захищають з'єднання від попадання пилу, вологи.Можуть бути застосовані кабелі Ø12-15 мм.

Контакти у роз'ємі під паяння. Призначений для стикування двох кабелів максимум на 8 жил кожен.

Параметри роз'єму SD28, IP68, 8 pin

• Матеріал корпусу - термопластичний PA66
• Номінальна напруга - 380 Вольт
• Номінальна сила струму - 10 А
• Клас вогнестійкості UL94-V0
• Кількість контактів – 8
• Ізолятор – термопластичний PPS висока термостійкість
• Матеріал контакту – бронза з позолотою
• Кільце ущільнювача - силікагель
• Тип корпусу - кабельне гніздо + штекер кабельний
• Підключення: - різьбове з'єднання
• Робоча температура - 40 градусів C ~ 110 градусів C
• Ущільнення: - відповідно до IP68
• Застосовний діаметр кабелю: - 12 ~ 15 мм
• Механічна життя - понад 500 роз'єднань/з'єднань
• Довжина гнізда: 76 мм
• Довжина штекера: 76 мм

Роз'єм складається із двох частин. Обидві частини та гніздо та штекер призначені для монтажу на кабель. Роз'єм щільно обтискає провід через ущільнювальні кільця, і захищає контакти і з'єднання від попадання вологи. Такі роз'єми широко використовуються в підводному та надводному обладнанні водних суден, зовнішньої реклами, автотранспорті, а також для різного обладнання, що працює під водою, в умовах високої вологості, або хімічно активному середовищі.

Таблиця характеристик роз'єму SD-28

Креслення роз'єму SD-28
