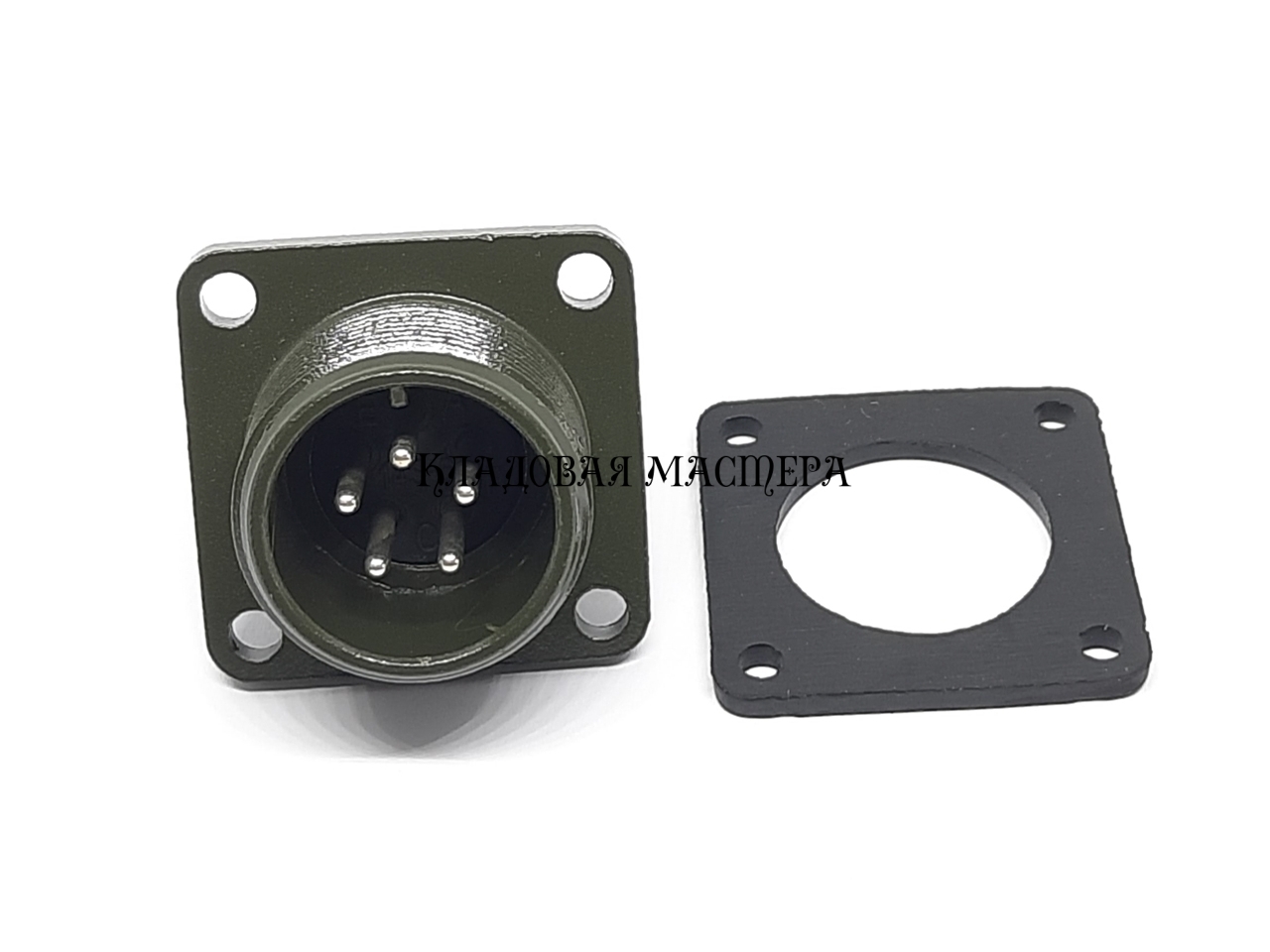

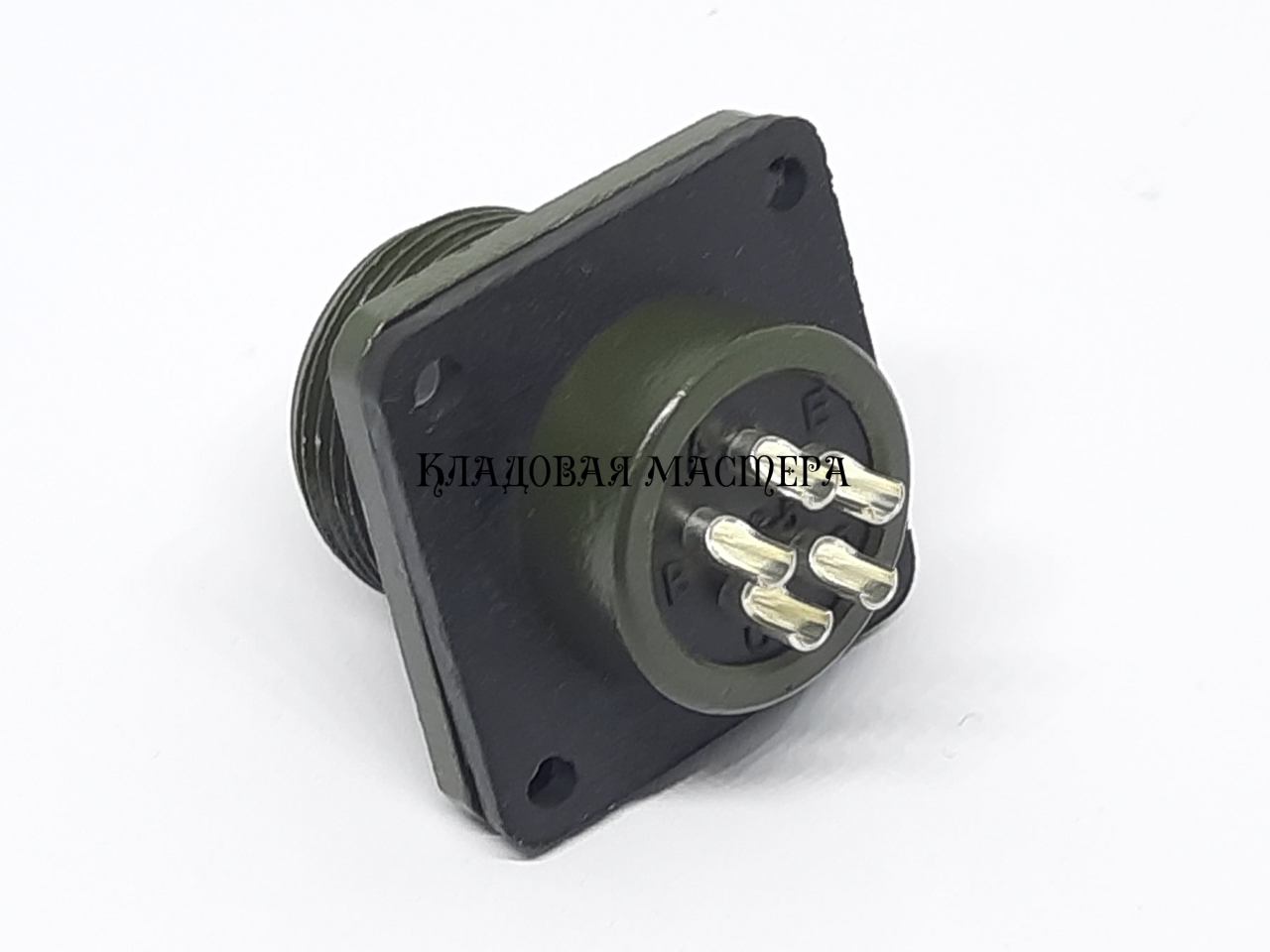

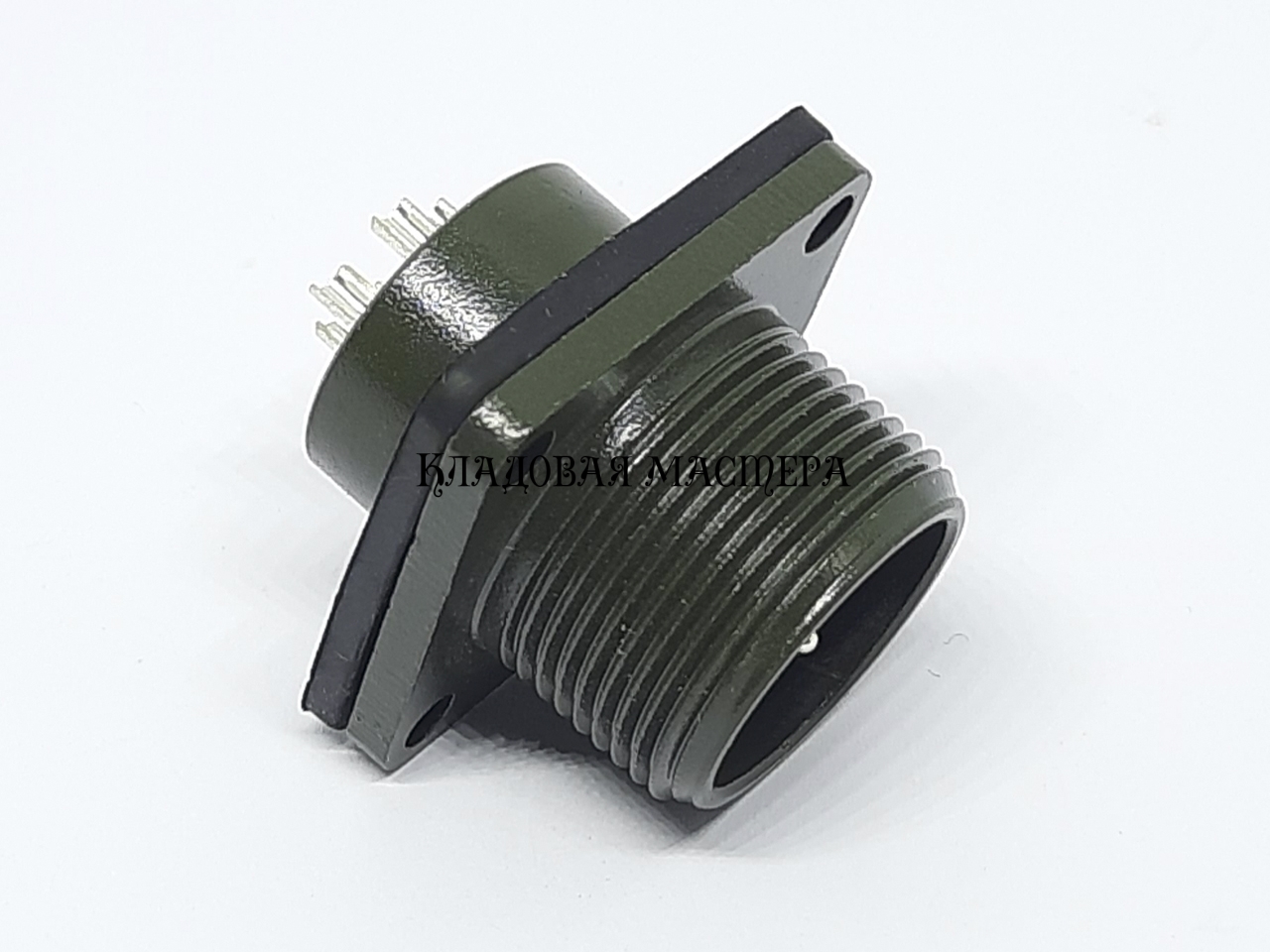

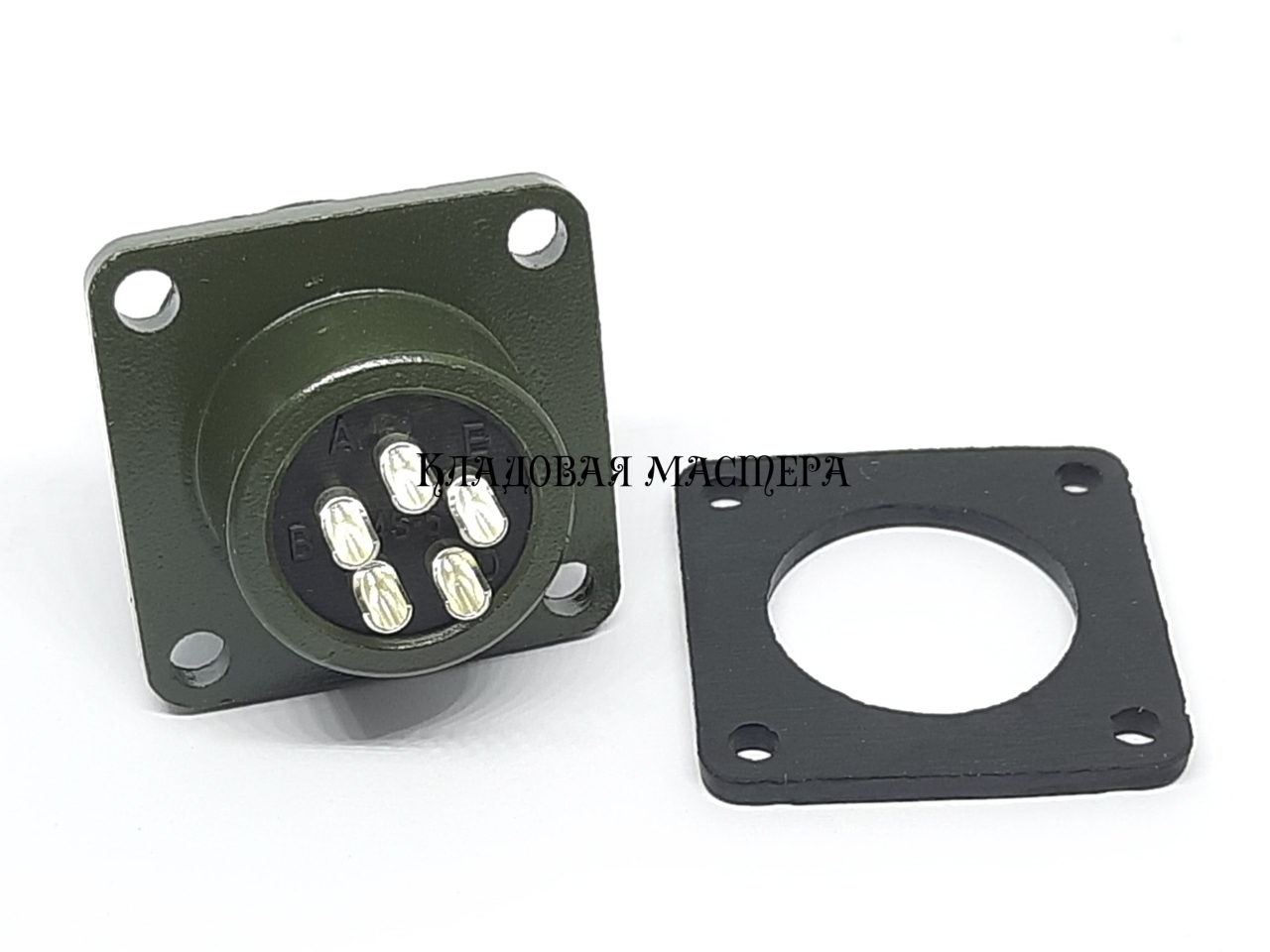

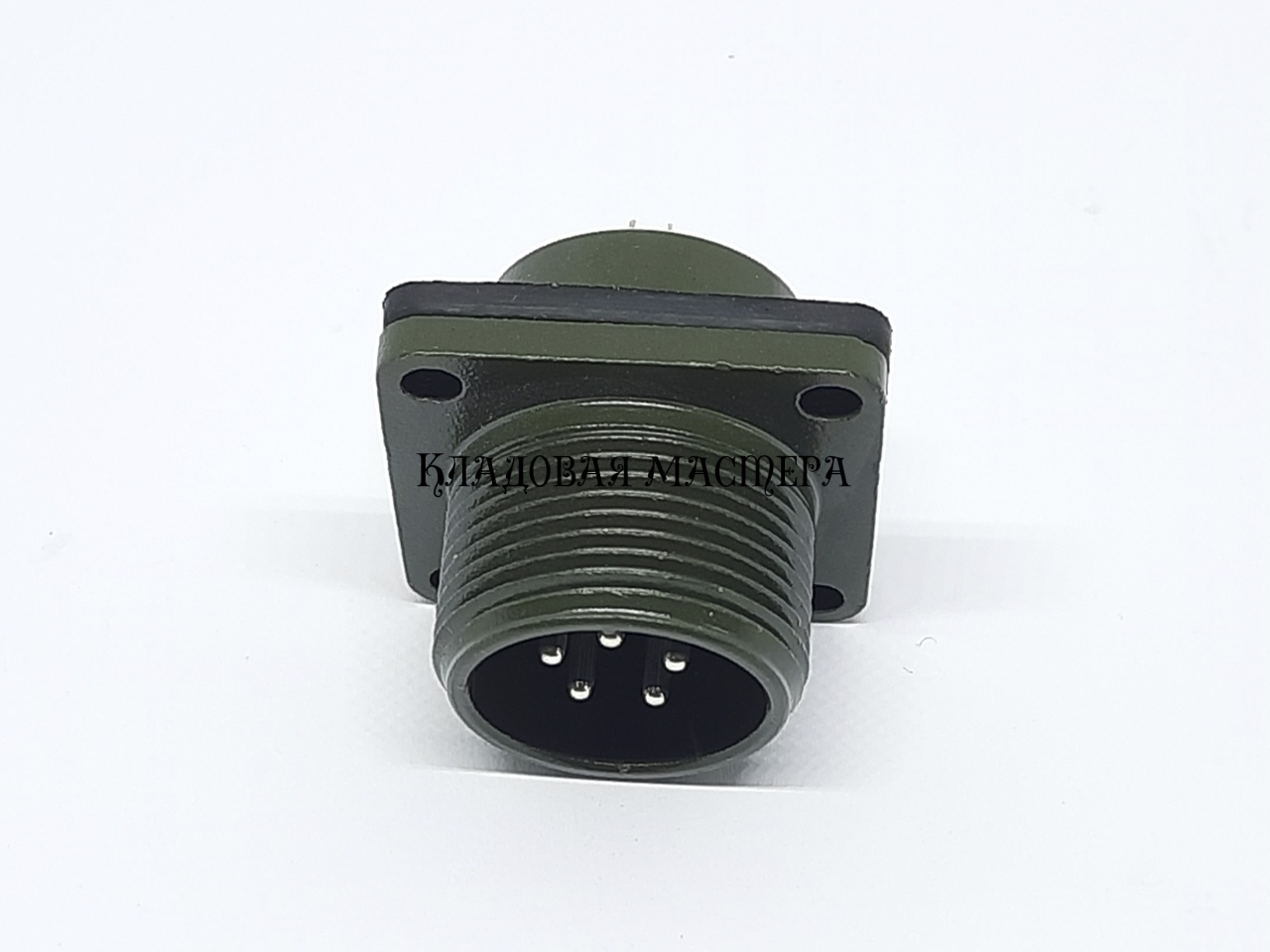

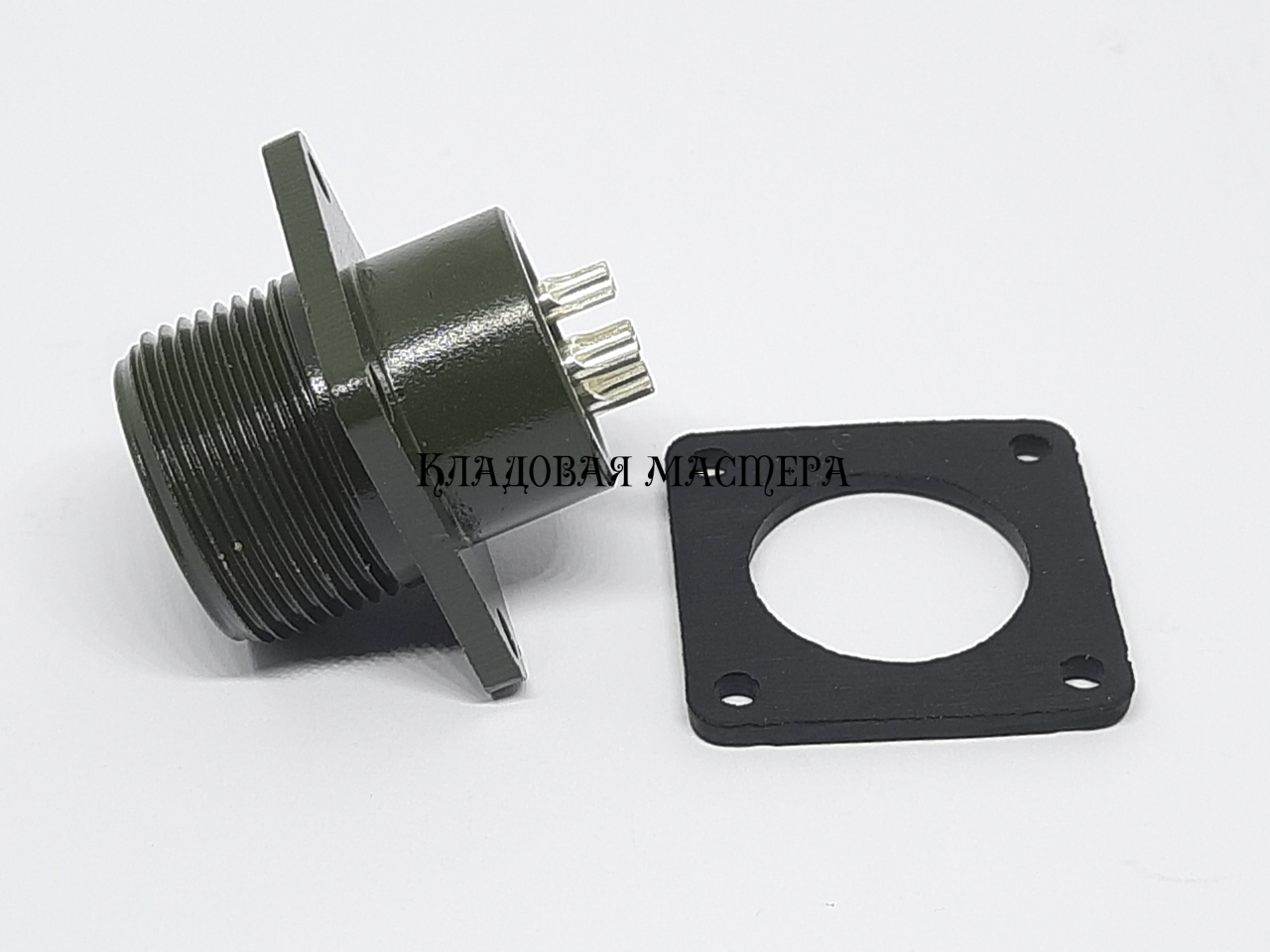

Гніздо MS3102A14S-5P 5PIN на панель

Гніздо MS3102A14S-5P (аналог Amphenol) — це панельний роз’єм з квадратним фланцем на 5 контактів військового стандарту MIL-DTL-5015, призначений для електричного з’єднання в умовах підвищених механічних, кліматичних та вібраційних навантажень. Монтується на корпус приладу.

Корпус виготовлений із алюмінієвого сплаву з антикорозійним покриттям, що забезпечує довгий термін служби навіть у складних експлуатаційних умовах. Роз’єм оснащений різьбовим з’єднанням, яке гарантує надійну фіксацію та стабільний електричний контакт. Пружний ізолятор і система ущільнення підвищують стійкість до вологи, пилу та температурних перепадів.

Конфігурація контактів 14S-5 передбачає визначене розташування контактів відповідно до стандарту, що забезпечує сумісність з іншими роз’ємами серії MS. Контакти виконані з якісного сплаву з покриттям, стійким до окислення, що мінімізує перехідний опір та втрати сигналу.

Використовується разом з кабельним штекером MS3106A14S-5S або MS3108A14S-5S

Технічні характеристики MS3102A14S-5P:

• Тип роз’єму: гніздо
• Серія: MS3102
• Стандарт: MIL-DTL-5015
• Виконання: прямий
• Монтаж: на панель
• Клас: A
• Тип ізолятора: пружний, з ущільненням
• Конфігурація контактів: 14S-5
• Кількість контактів: 5
• Діаметр контактів: 1.6 мм
• Нарпуга: до 250В
• Сила струму: 20А
• Тип фіксації: різьбовий
• Матеріал корпусу: алюмінієвий сплав з антикорозійним покриттям
• Робочий діапазон температур: від −55 °C до +125 °C
• Стійкість: до вібрацій, ударів, пилу та вологи

Сфера застосування:

Використовується у військовій та авіаційній техніці, системах зв’язку, радіоелектронному обладнанні, промисловій автоматизації, транспортних та енергетичних установках. Оптимально підходить для кабельних з’єднань, де потрібна підвищена надійність, компактність і відповідність військовим стандартам.
