Плата імпульсного металошукача M158.1

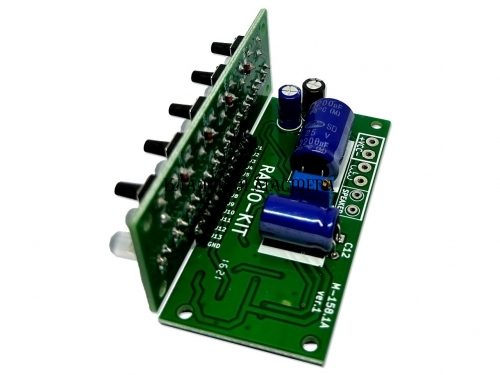

Плата імпульсного металошукача M158.1 – перевірений модуль для виготовлення металошукача власноруч. Модуль складається з 2-х друкованих плат на кутовому роз’ємі. Готовий металодетектор підійде для пошуку об’єктів у землі та стінових блоках, густій траві чи піску.
Технічні властивості Плати імпульсного металошукача M158.1
Плата зібрана на мікропроцесорі і застосовує рішення на основі Clone PI-W. При встановленні датчика 22см користувач зможе виявити монету на глибині до 28 см, а великий об’єкт - до 150 см. На модулі вмонтовано світлодіоди для індикації роботи пристрою. Для звукового сигналу необхідне підключення динаміка (до комплекту не входить, купується окремо!). Передбачено налаштування чутливості за допомогою резистора, це може знадобитися під час роботи з нестандартною пошуковою котушкою. В інструкції до модуля металошукача є докладний опис виготовлення простої пошукової котушки (датчика). Перепрошивка цієї моделі не передбачена.
Для виготовлення металошукача до цього модуля треба припаяти пошукову котушку, елемент живлення та динамік (за бажанням). Налаштування приладу виконується за інструкцією на відкритій місцевості.
Важливо! Роз’єм для підключення, як і динамік, в комплект поставки не входить!
Технічні характеристики модуля M158.1 :
- Глибина виявлення монети із датчиком Ø22 – до 28 см;
- Глибина виявлення великих об’єктів із датчиком Ø22 – до 150 см;
- Напруга живлення – 9-14В (6,5В мінімальна);
- Споживаний струм - 40-150мА;
- Тип індикації – світлодіодний/звуковий;
- Габаритні розміри плати – 75х35х36мм;
- Виробник – Radio-KIT;
- Країна виробництва – Україна.
