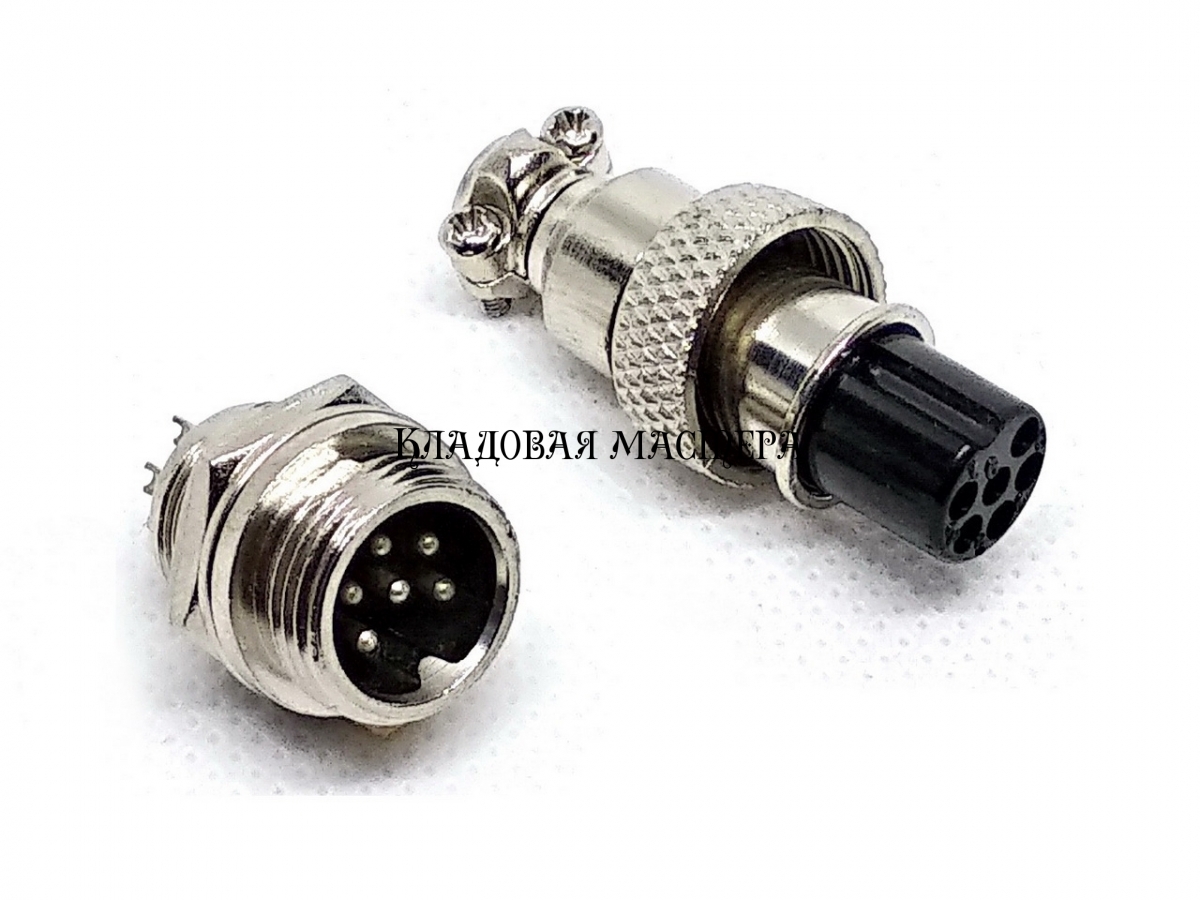

Циліндричний роз'єм GX12 6 контактів, пара

Роз'єми серії GX є найпоширенішими і вдало спроектованими роз'ємами для електроніки, радіотехніки та електрики. Вперше роз'єми GX були застосовані в авіаційній промисловості для задоволення вимог до рухомого або вібраційного середовища. З розвитком технологій виробництва і скороченням витрат цивільний сектор почав застосовуватися їх повсюдно. В даний час використовується в системах збору даних, комп'ютерної автоматизації, системах вимірювання та контролю, механічному обладнанні, аудіо/відео, зв'язку, автомобілебудуванні та інших галузях. Роз'єми є пило-захищеними, і відповідають ступеню захисту IP55, що гарантує роботу в запиленому середовищі і допускає попадання бризок води. У деяких джерелах даний роз'єм позначається як MIC334-MINI.

Основні технічні характеристики роз'єму GX12

• Кількість контактів-6
• Тип підключення кабелю до контактів роз'єму-пайка
• Номінальний струм / напруга-5А-125В
• Робоча гранична напруга (АК.V.rms) - 200
• Витримується напруга (AC.V.rms) хвилина-1500
• Опір ізоляції (хв. МОм) при постійному струмі 500V-1500
• Отвір горловини припою-0,8 мм
• Робоча температура -20 ~ + 85
• Стикування-різьбове з'єднання
• Діаметр монтажного отвору-12мм
• Діаметр кабелю ≤ 5,0 мм
• Контактний опір-менше 0,005 Ом.
• Ізоляція матеріалу-бакеліт
• Вага нетто-близько 15 грам

Креслення роз'єму GX12 представлений в галереї фотографій
