Роз'єм GX16, 3 Pin, комплект
Найпоширеніший і вдало спроектований роз'єм для електроніки, радіотехніки та електрики. Застосовується повсюдно для самих різних завдань комунікації електричних ланцюгів, як в промисловості так і в авторських пристроях, наприклад в металошукачах для підключення зовнішніх датчиків. Роз'єми є пилозахищеними і відповідають ступеню захисту IP55, що гарантує роботу в пиловому середовищі і допускає попадання бризок води. З'єднувачі GX16 відомі як авіаційні. Також можуть застосовуватися в радіо і телекомунікації для підключення апаратури, має гайку для фіксації до корпусу.
Комплект складається з GX16-16M-3A і GX16-16M-3B
GX16 - серія роз'ємів 16M-Посадковий діаметр 3 - Кількість контактів A-кабельна розетка;
GX16-серія роз'ємів 16M-Посадковий діаметр 3 -Кількість контактів B-штекер на корпус;
Технічні характеристики роз'єму GX16
Температура навколишнього середовища -50 ~ + 70 градусів
Відносна вологість-98%
Атмосферний тиск - до 4,4 кПа
Вібрація частота коливань - 10 ~ 100 Гц, прискорення до 100 м / с2
Вплив-частота 60-80 разів / хв, прискорення до 250 м / с2
Відцентровий: прискорення-до 250м / с2
Контактний опір менше-0,005 Ом
Опір ізоляції в нормальних умовах-не менше 1000 мОм,
Випробувальна напруга- (50 Гц, дійсні значення) при нормальних умовах становить 1500 В для 2 ~ 4pin і 1200 В для 5 ~ 9Pin;
Технологічні параметри роз'єму GX16
№ контактів | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Номінальний струм / напруга | 10A-125V | 10A-125V | 10A-125V | 10A-125V | 5A-125V | 5A-125V | 5A-125V |
Робоча гранична напруга (AC.V.rms) | 250 | 250 | 250 | 250 | 200 | 200 | 200 |
Витримується напруга (AC.V. rms) I хвилина | 1000 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Опір ізоляції (хв. МОм) при 500V DC | 1000 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Апертура горловини чашки припою | 1,6 | 1,6 | 1,6 | 1,6 | 1,2 | 1,2 | 1,2 |

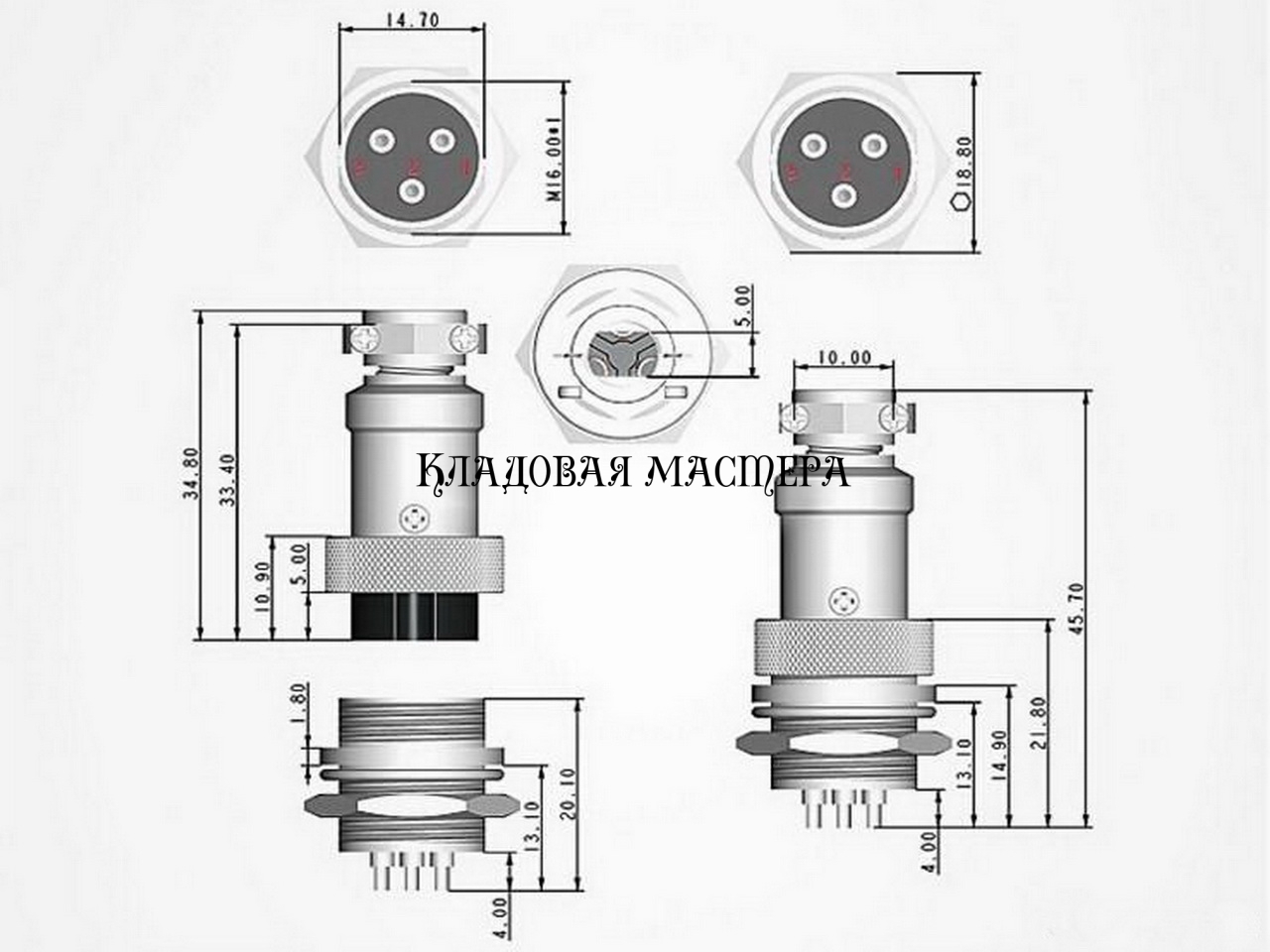

Креслення роз'єму GX16 представлений в галереї знімків
- Кількість контактів 3 шт
- Тип роз'єму GX16
- Розетка на панель+кабельная вилка
- Виробник Китай
