Роз'єм WS24-12p

Промисловий роз'єм WS24 (аналог WEIPU) загального призначення для підключення ланцюгів живлення, кабелів керування та автоматики до різного обладнання.

Роз'єм призначений для використання всередині приміщення та має ступінь захисту IP-44. Контакти роз'єму виконані з бронзи із позолоченим покриттям.

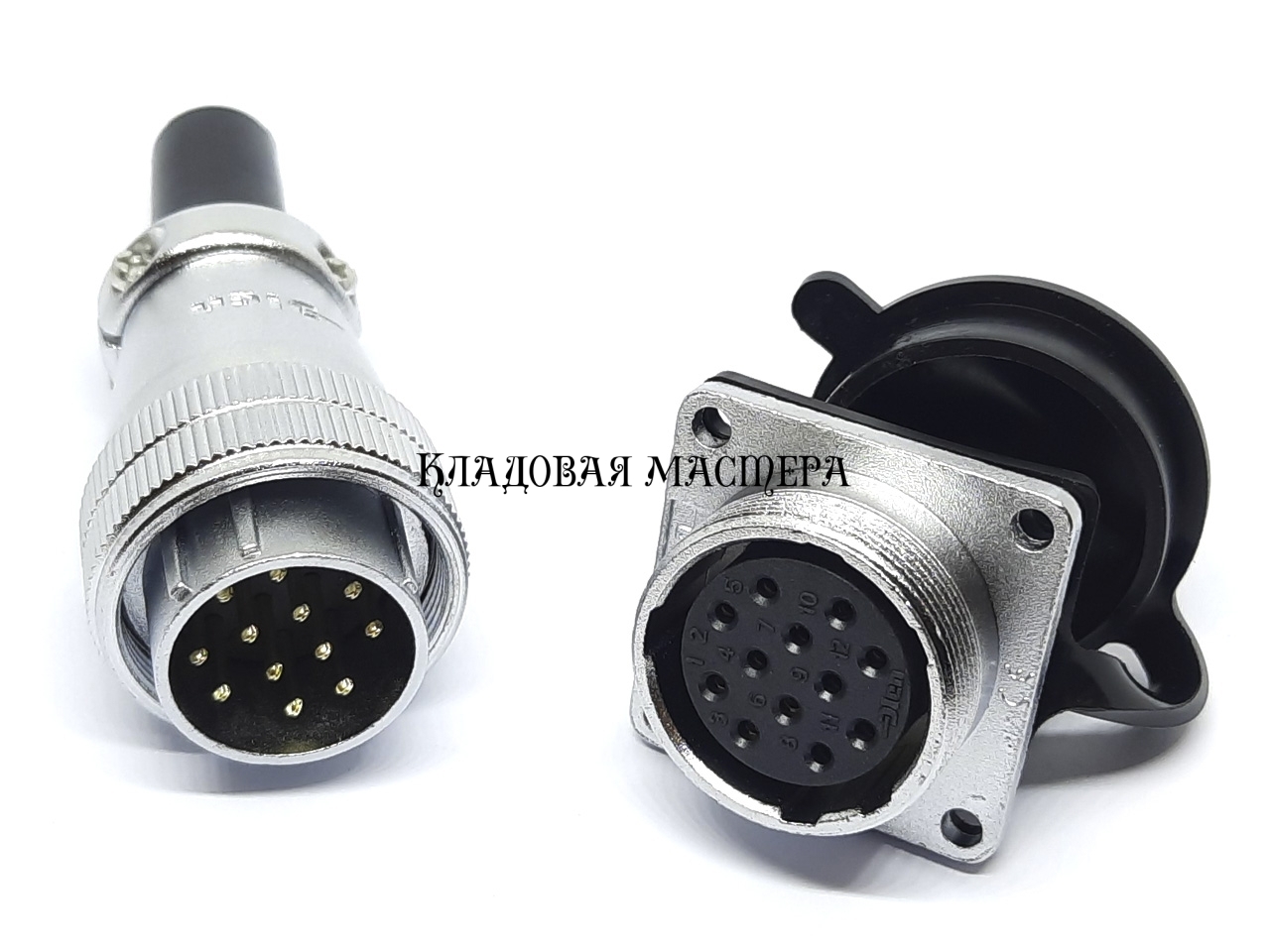

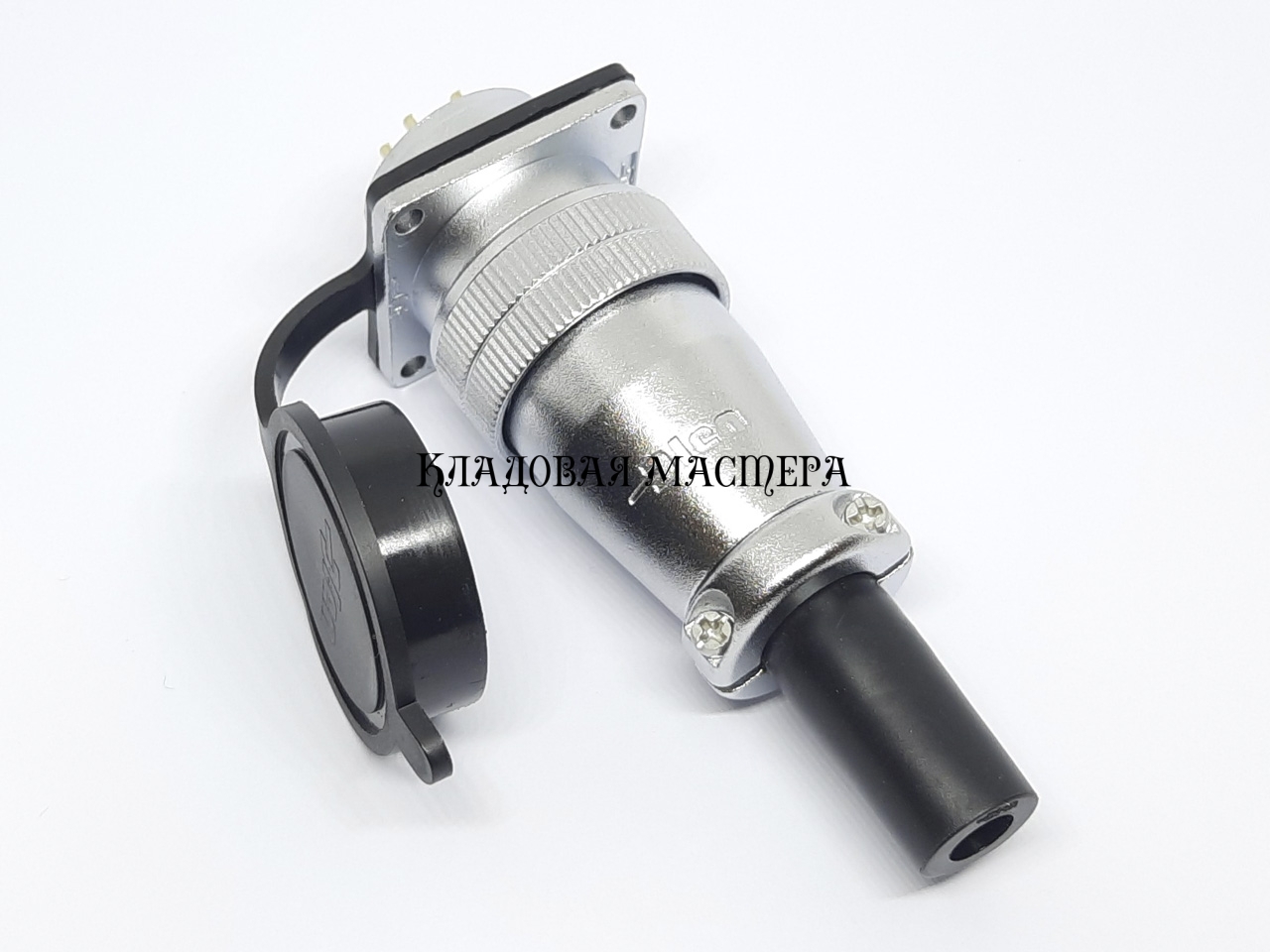

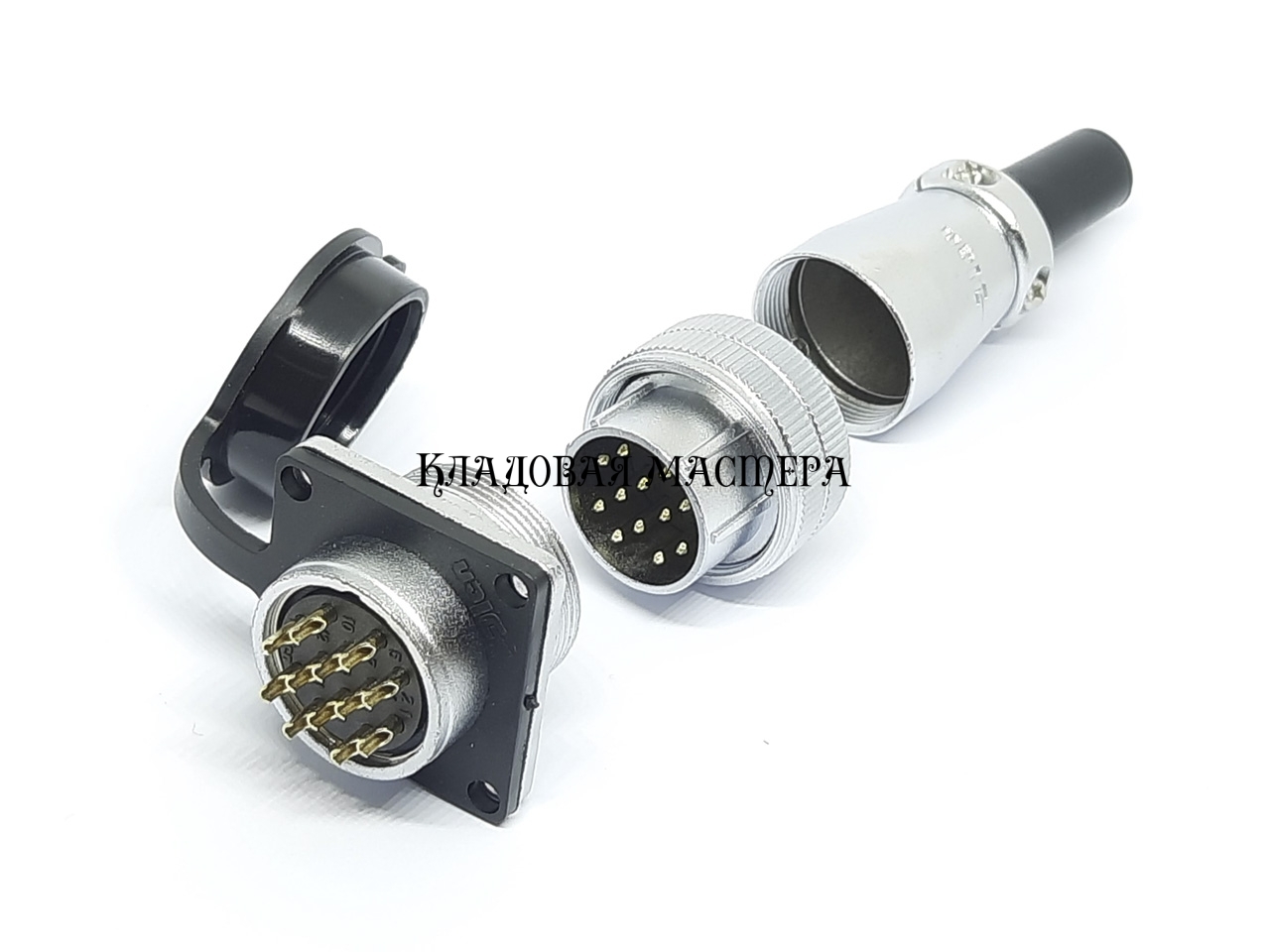

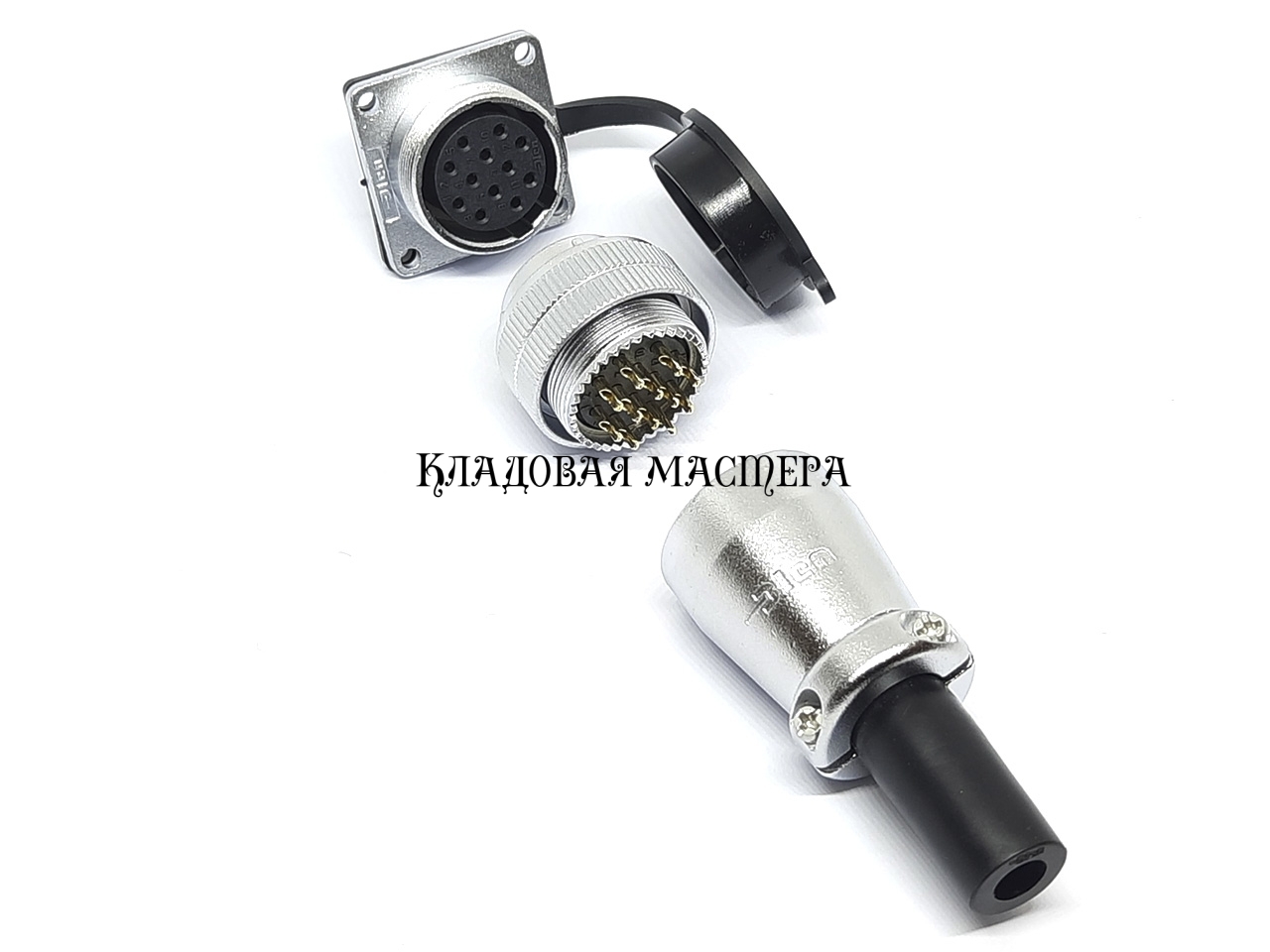

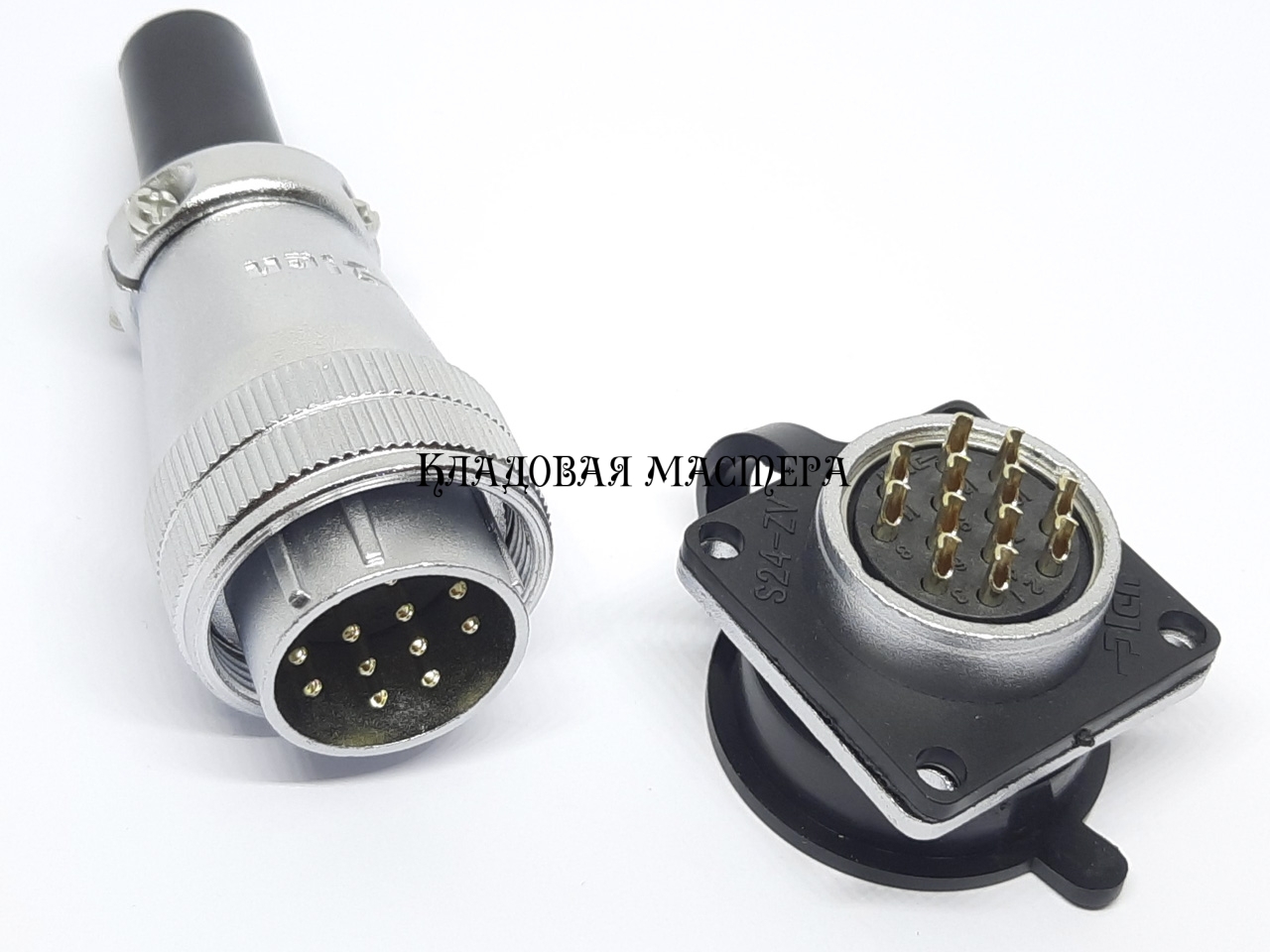

Роз'єм WS24-12p продається парою:

• Штекер на кабель (Діаметр кабелю, що вводиться до 13,5мм). Довжина штекера 53мм (без гнучкого введення). Зовнішній діаметр штекера – 30мм.

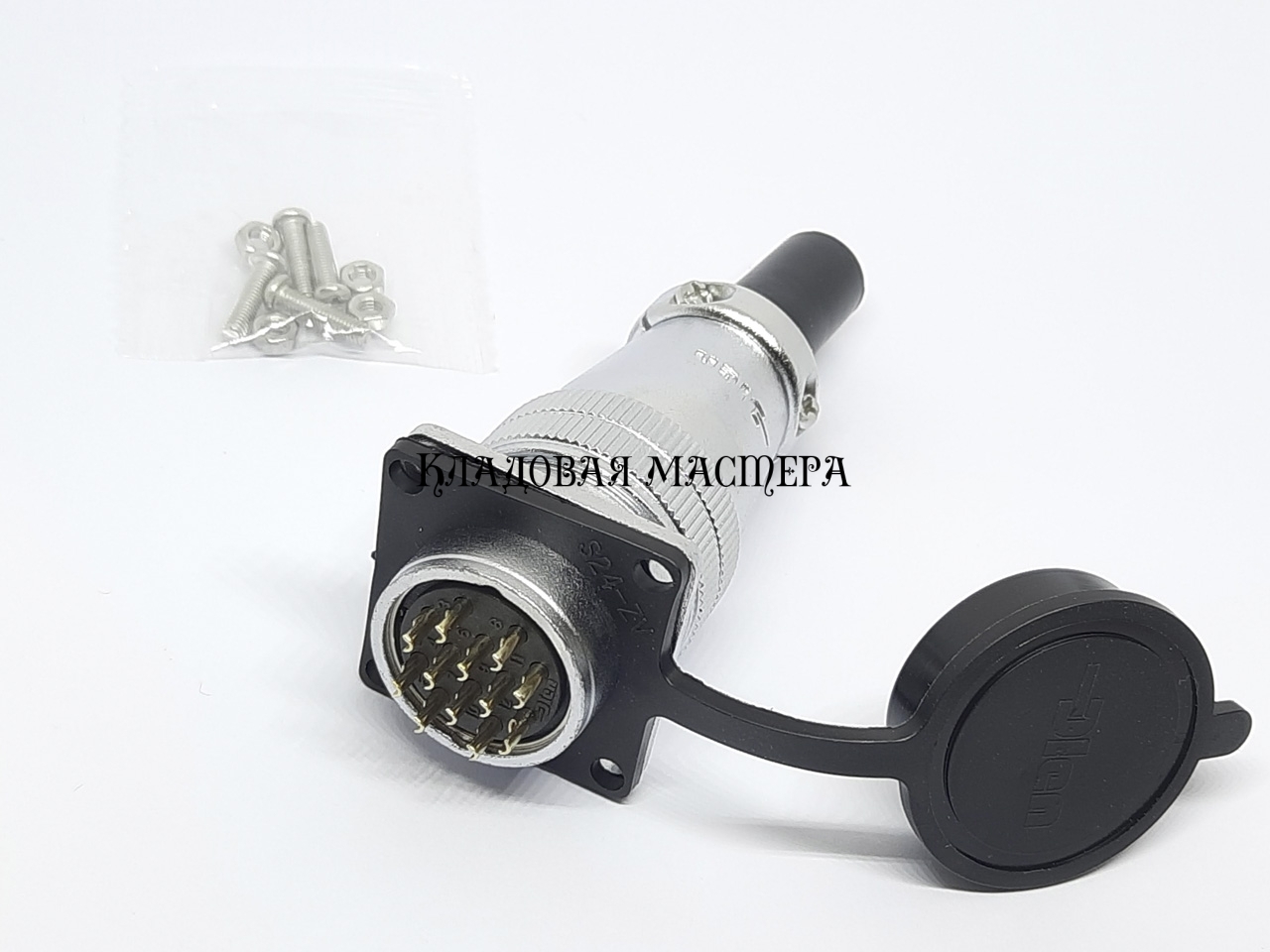

• Розетка на панель. Настановний отвір 24мм + 4 кріпильні гвинти М4

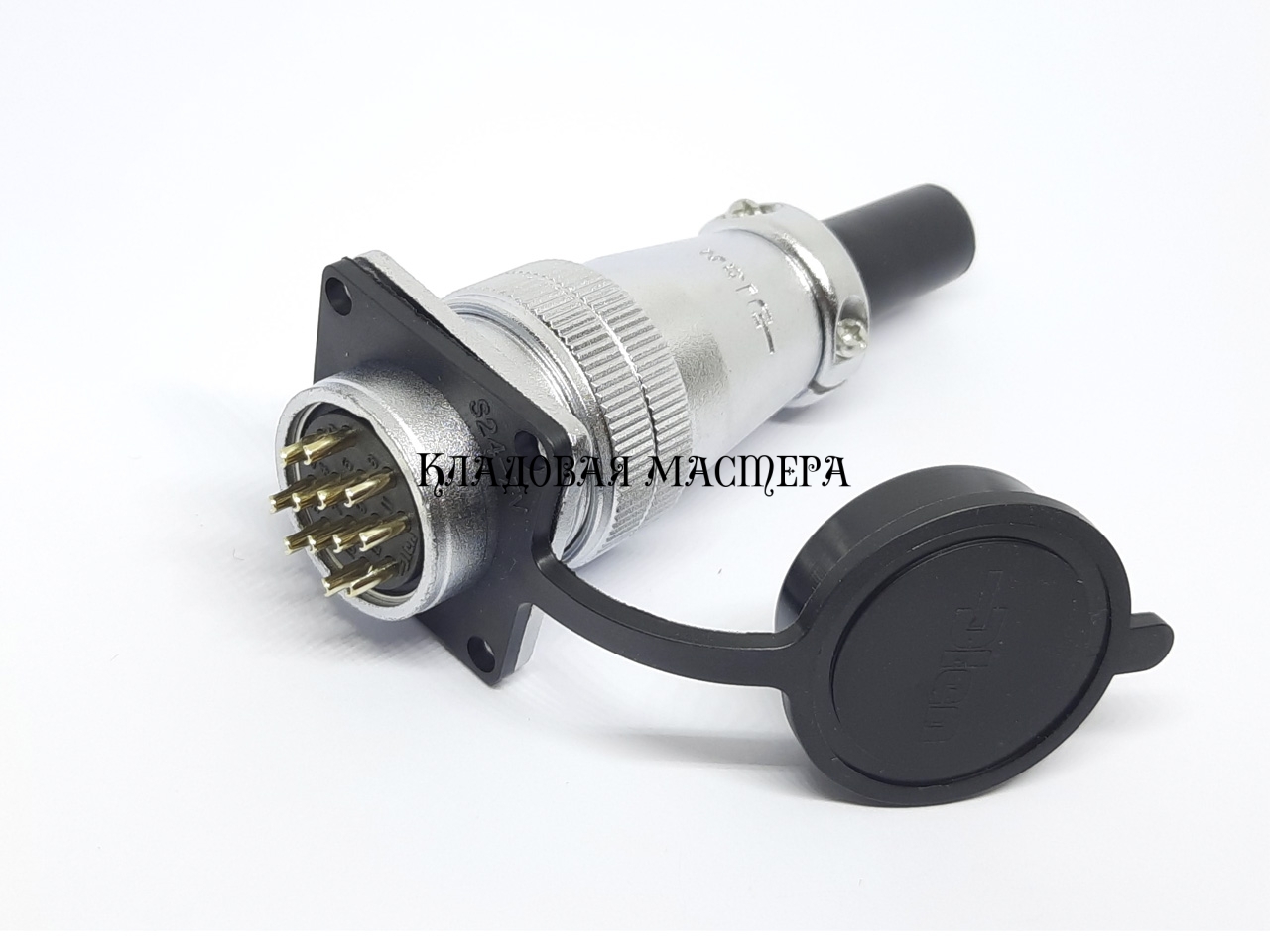

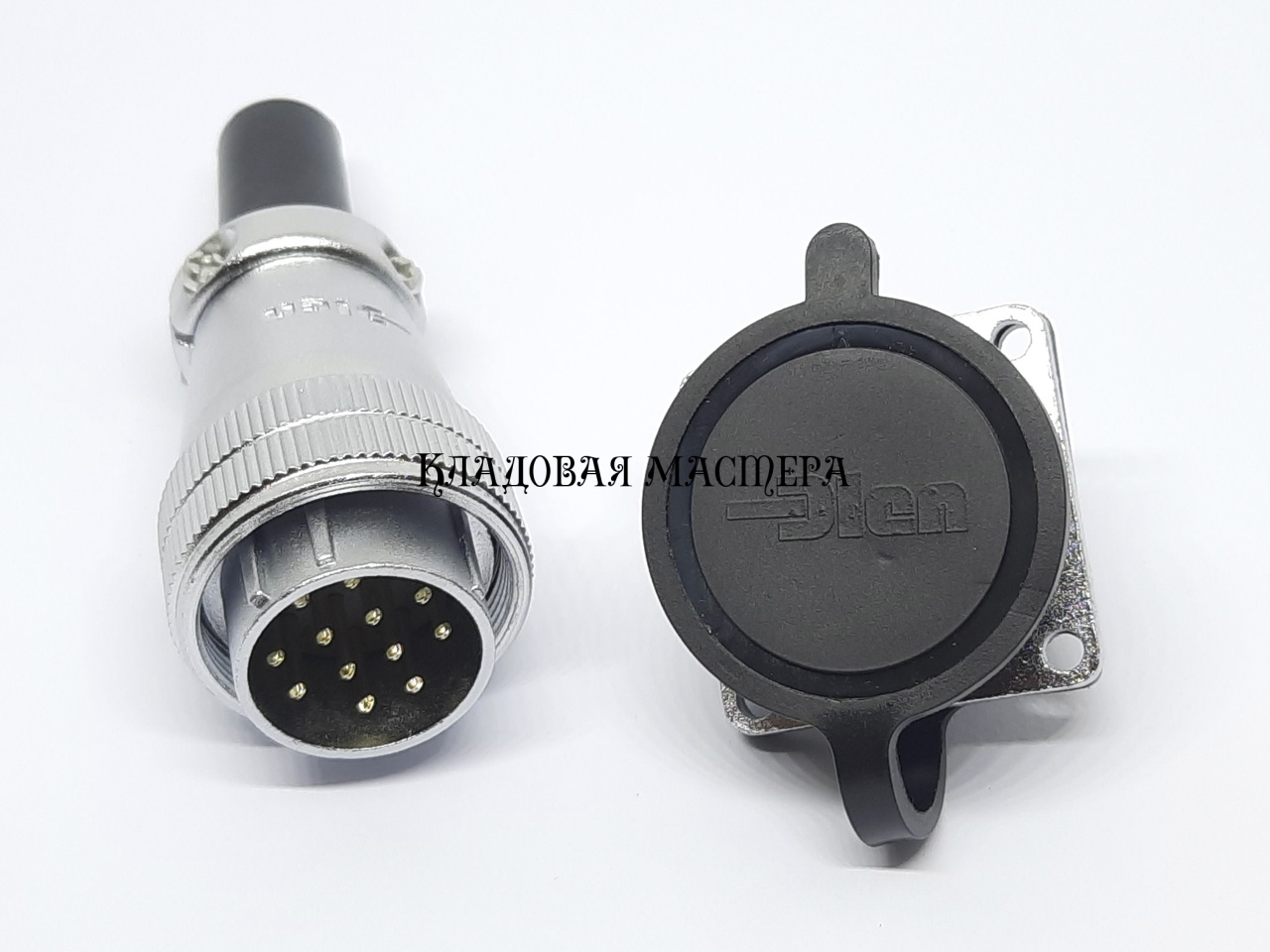

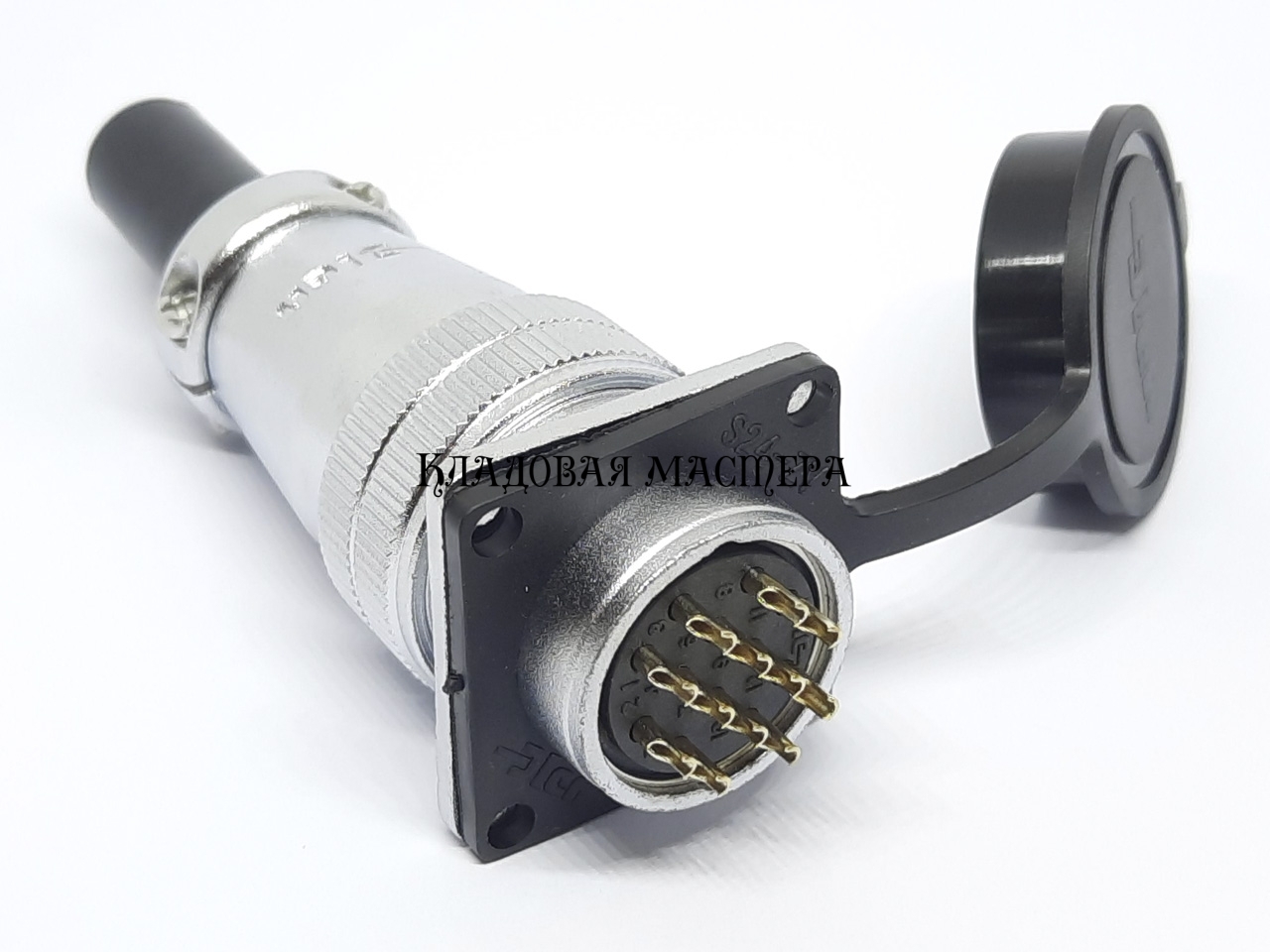

Панельна розетка має захисну кришку.

Технічні характеристики роз'єму WS24-12p

• Кількість контактів – 12
• Діаметр контактів – 1мм
• Максимальний струм – 5А
• Максимальна напруга – 400В
• Напруга на випробуванні – 1200В протягом 1 хвилини
• Переріз проводу, що підключається до 0.785мм2 / 18AWG
• Матеріал контактів - блонза із позолотою
• Ступінь пилу та волого захисту - IP-44
• Робочі температури - -40 - +85С
• Термостійкість ізолятора - 260С

Креслення та габаритні роз'єми
