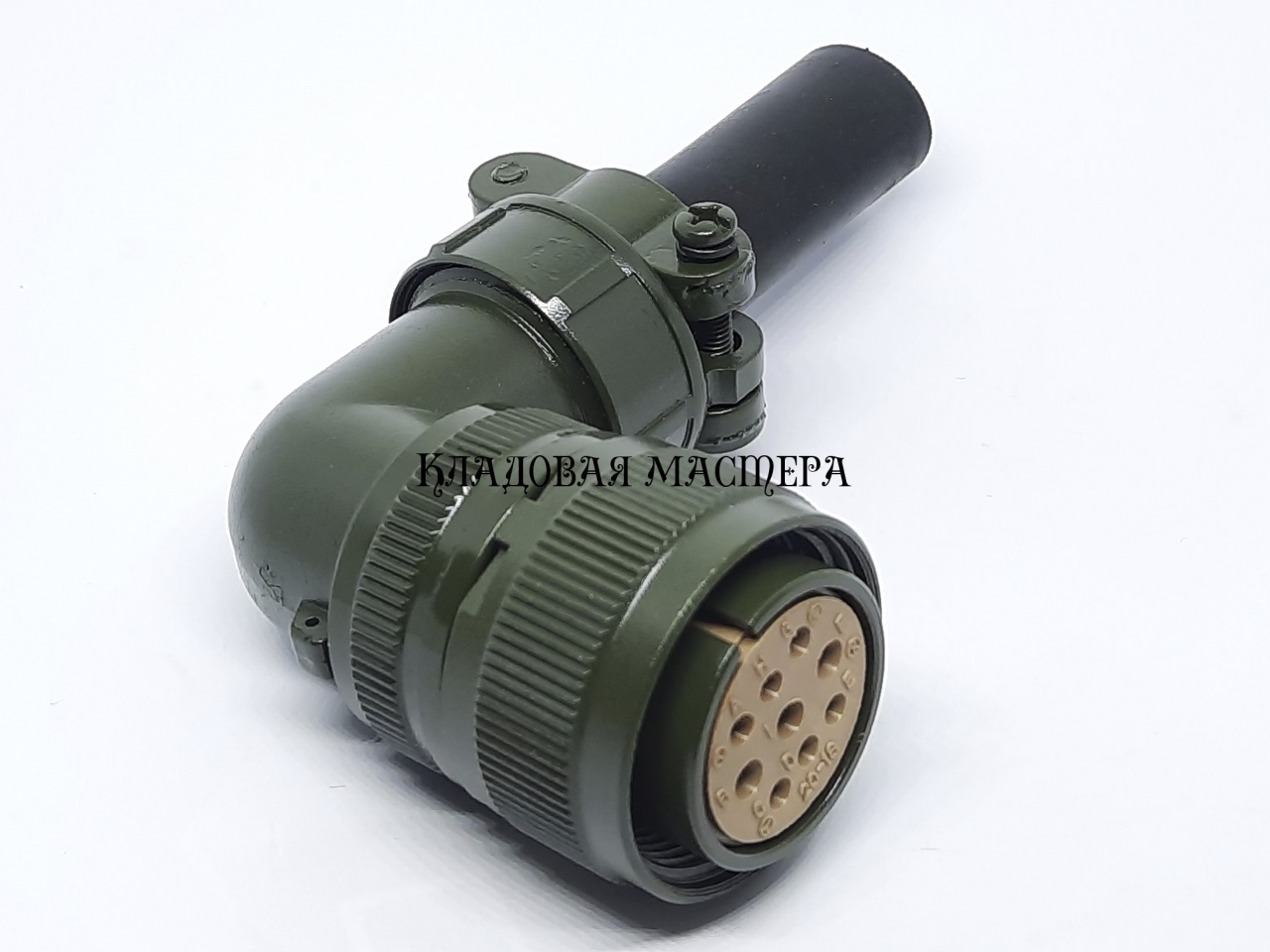

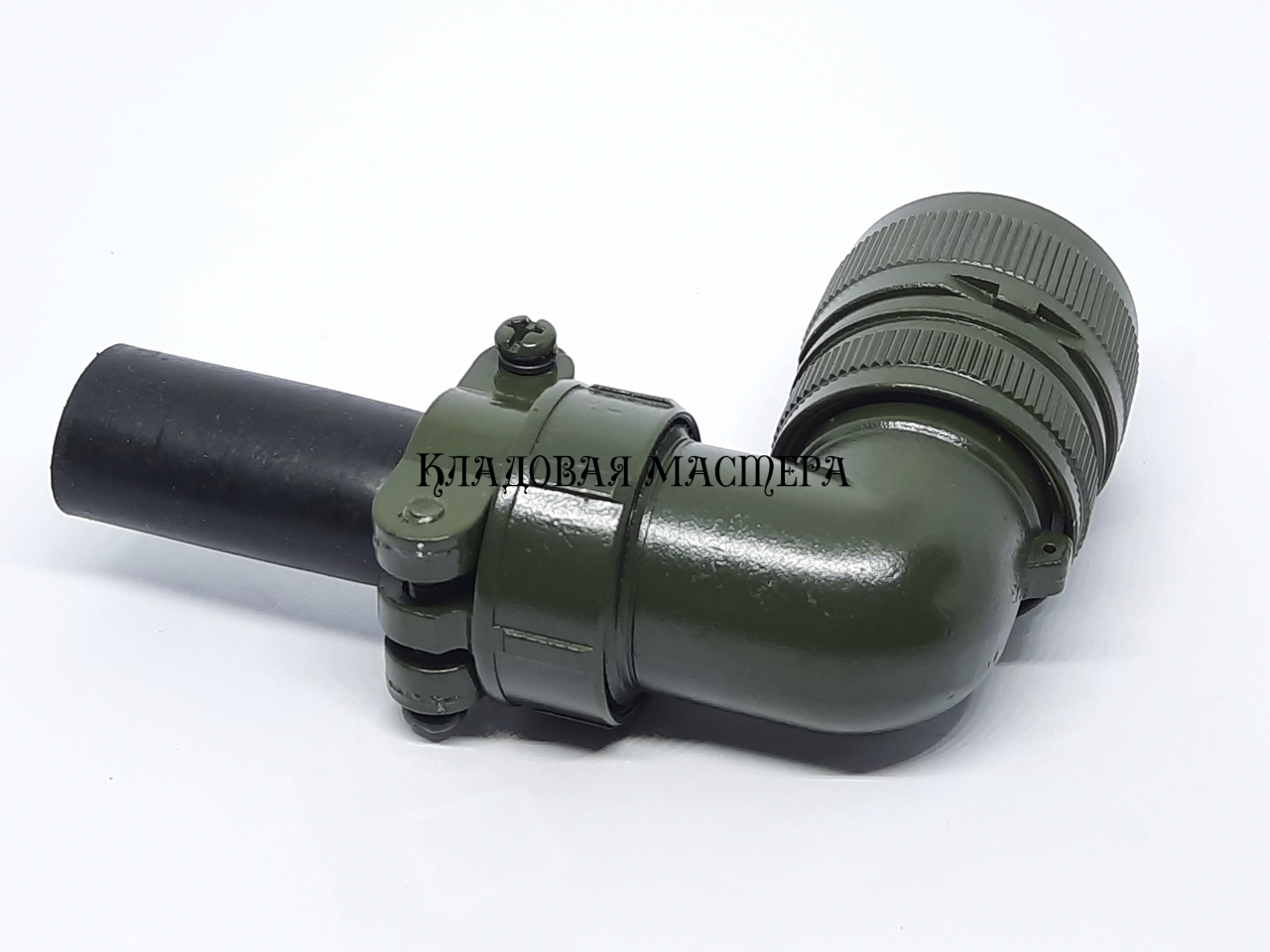

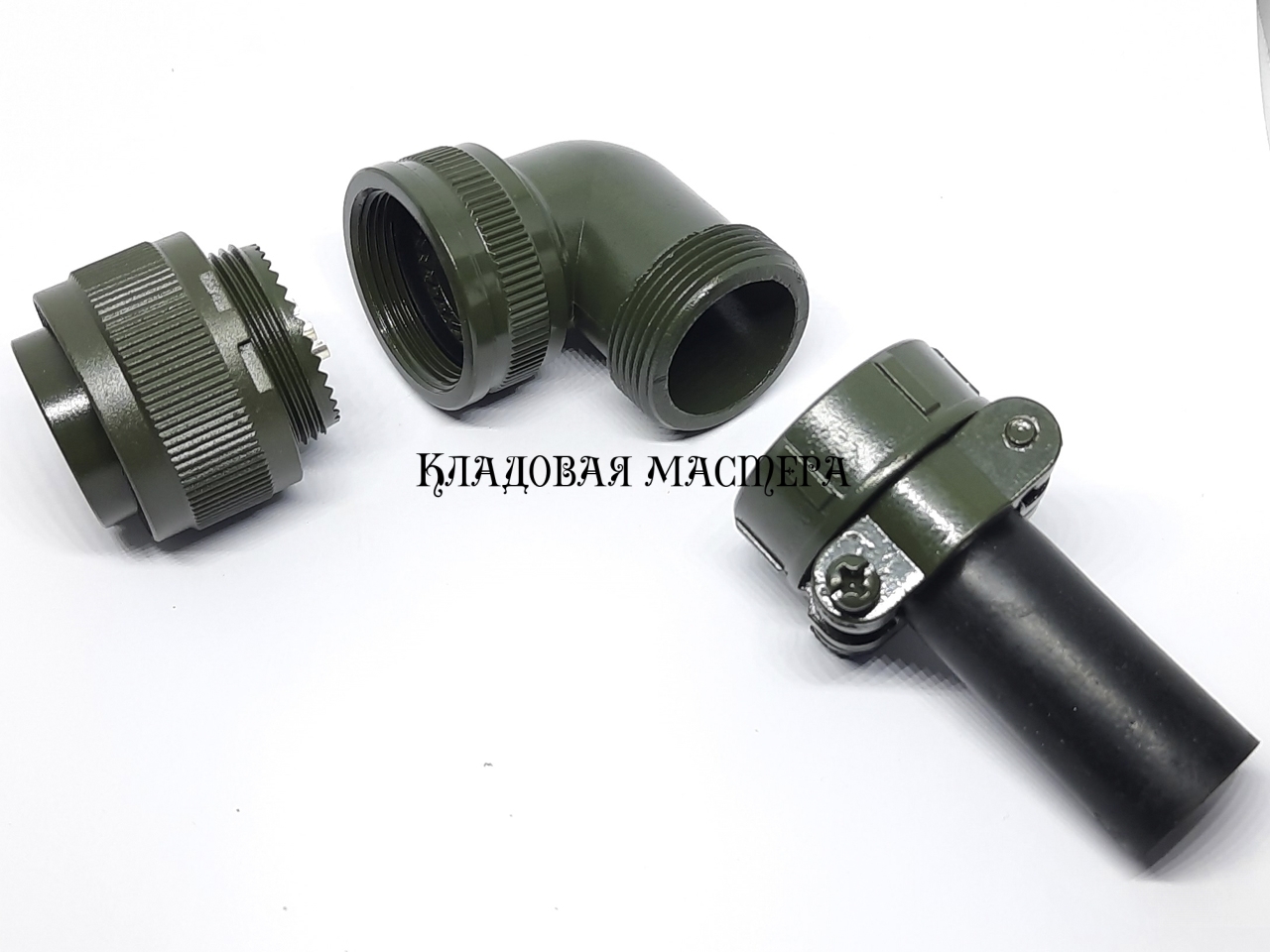

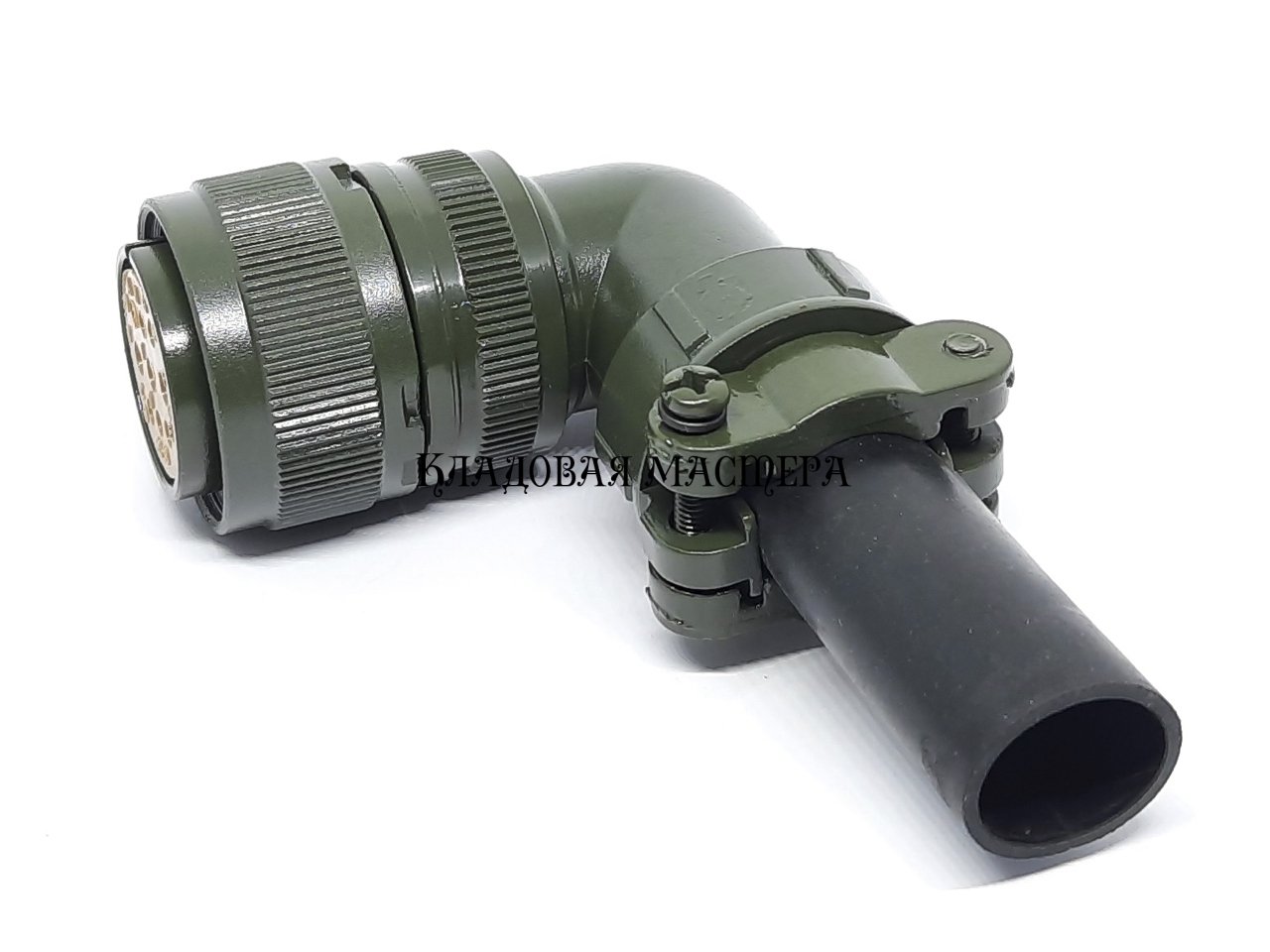

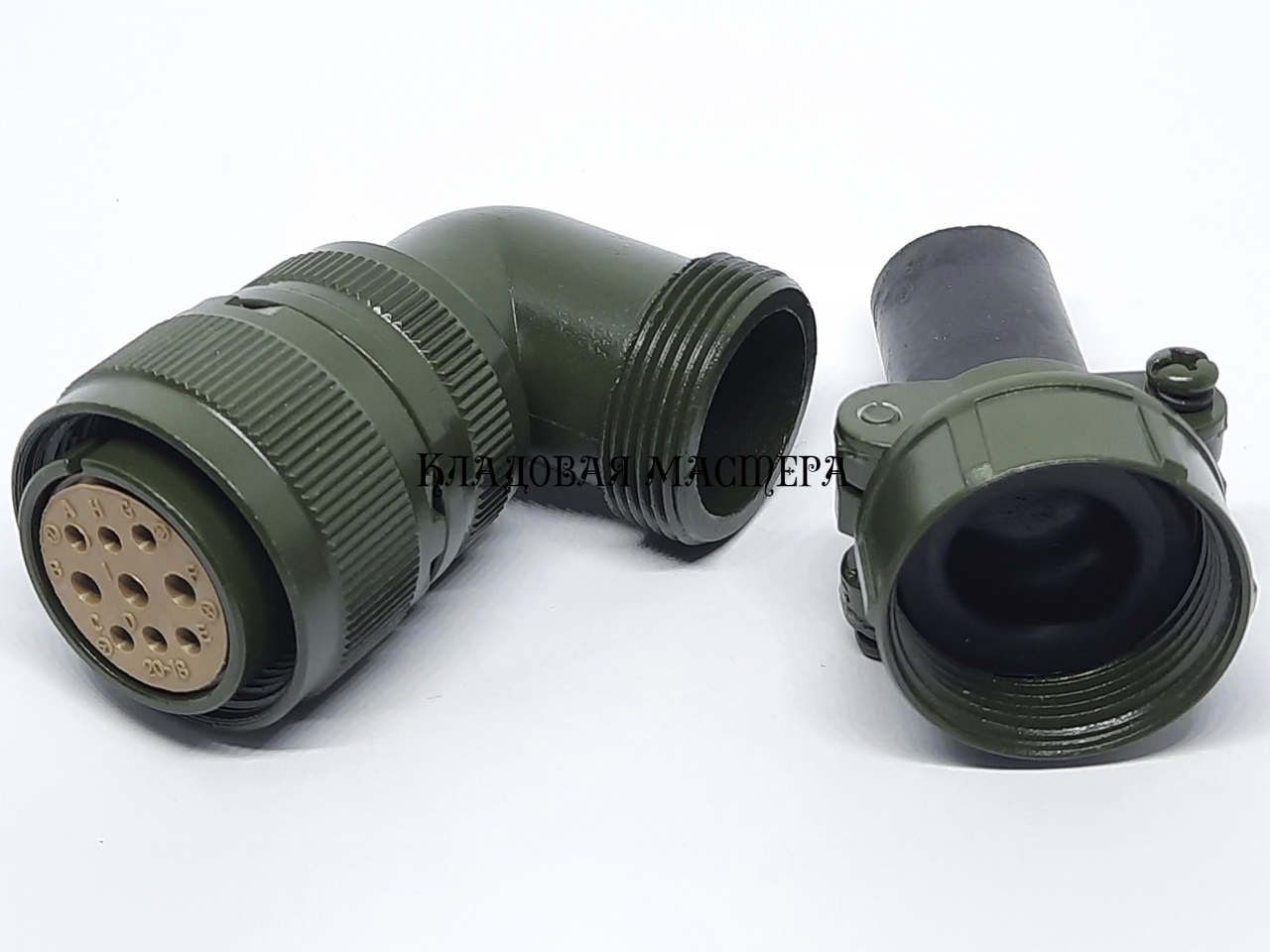

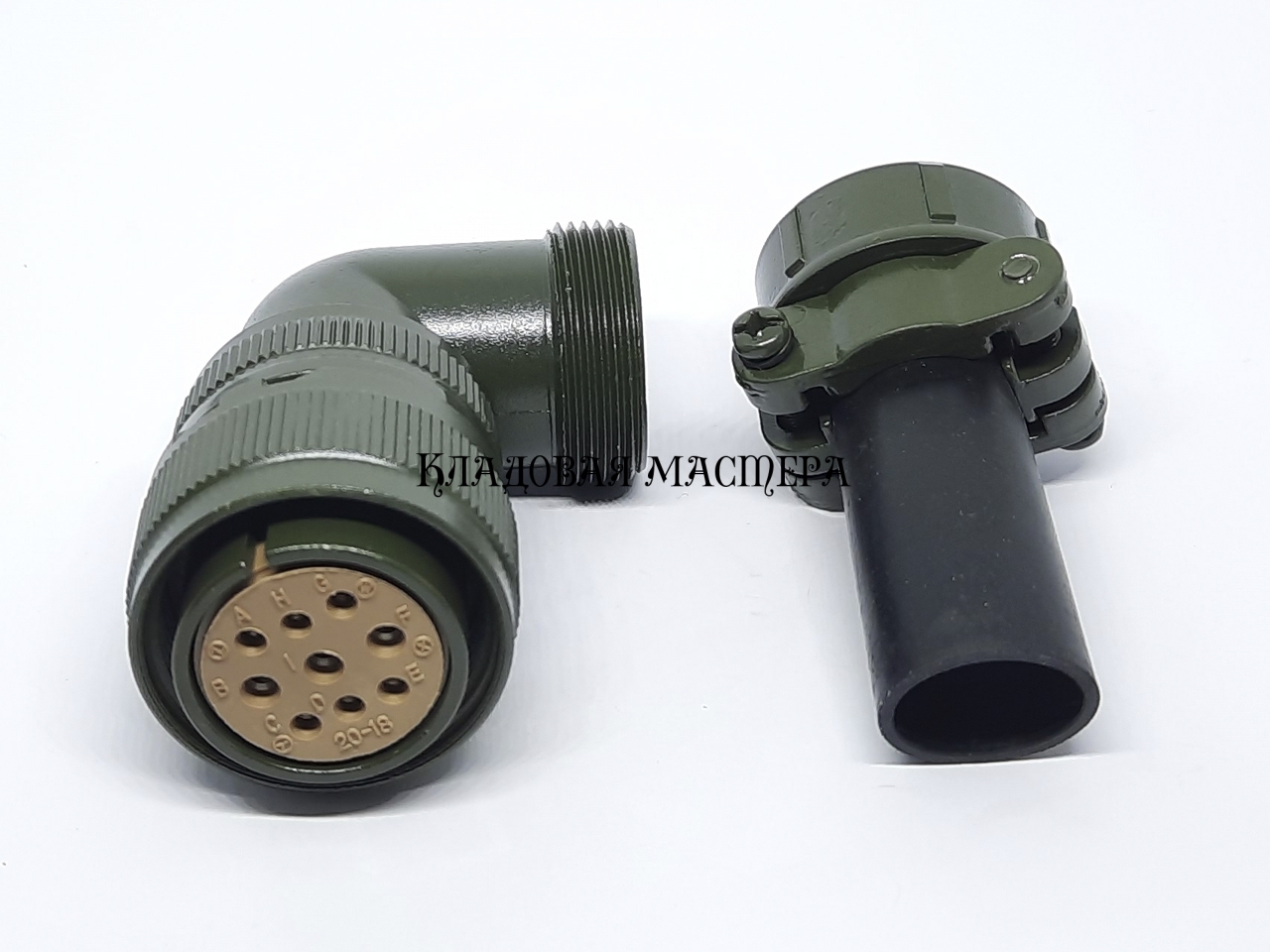

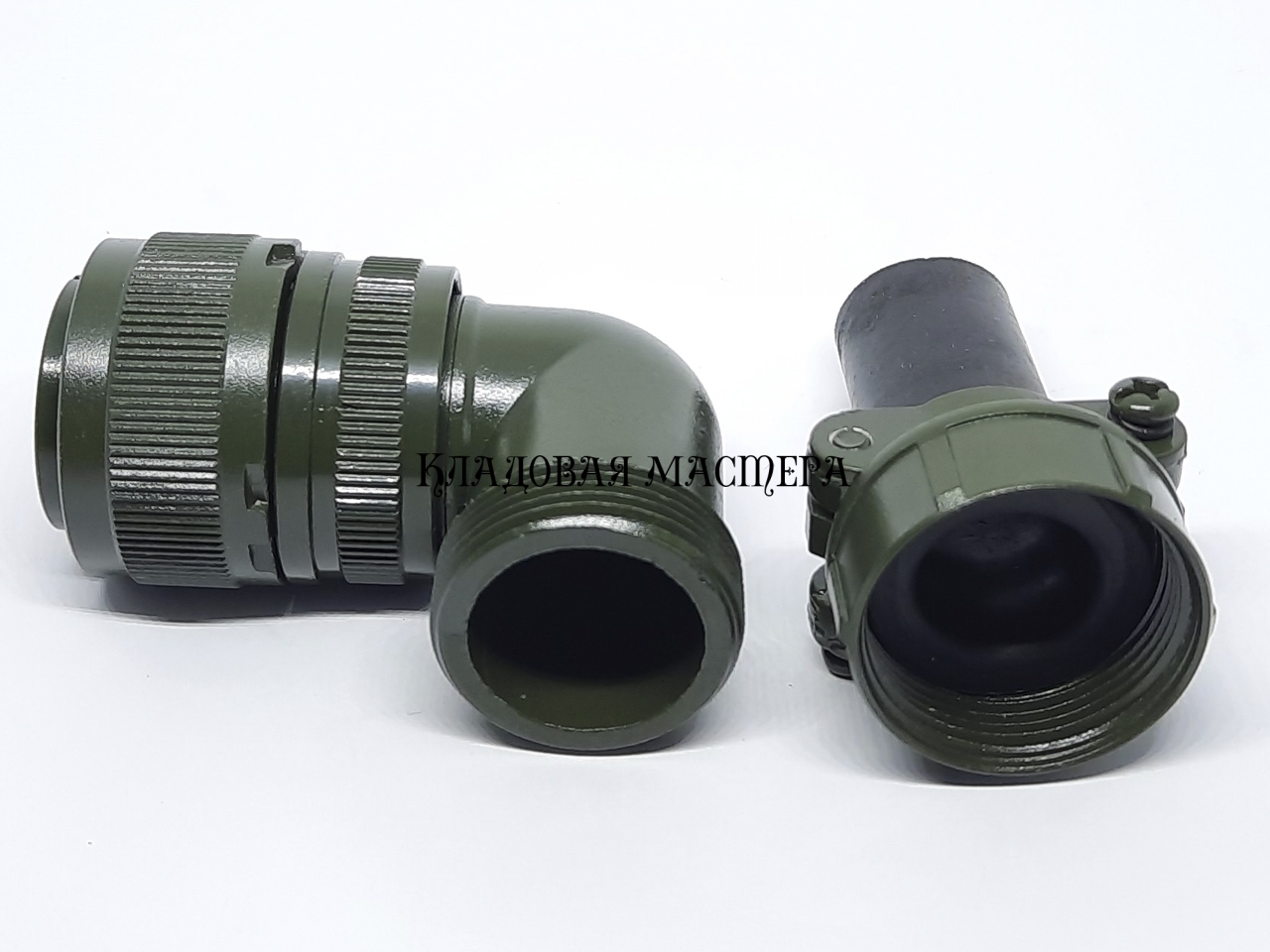

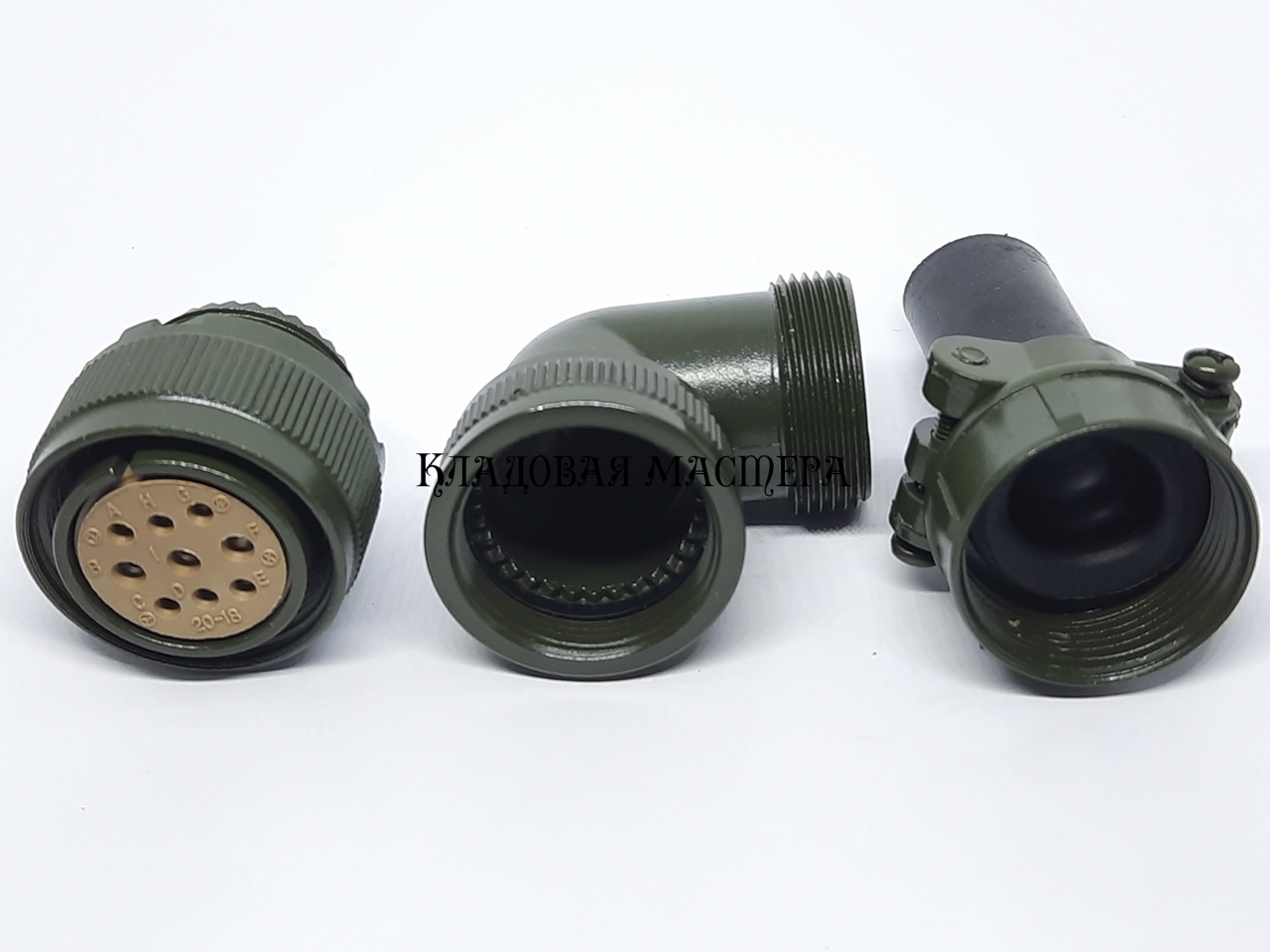

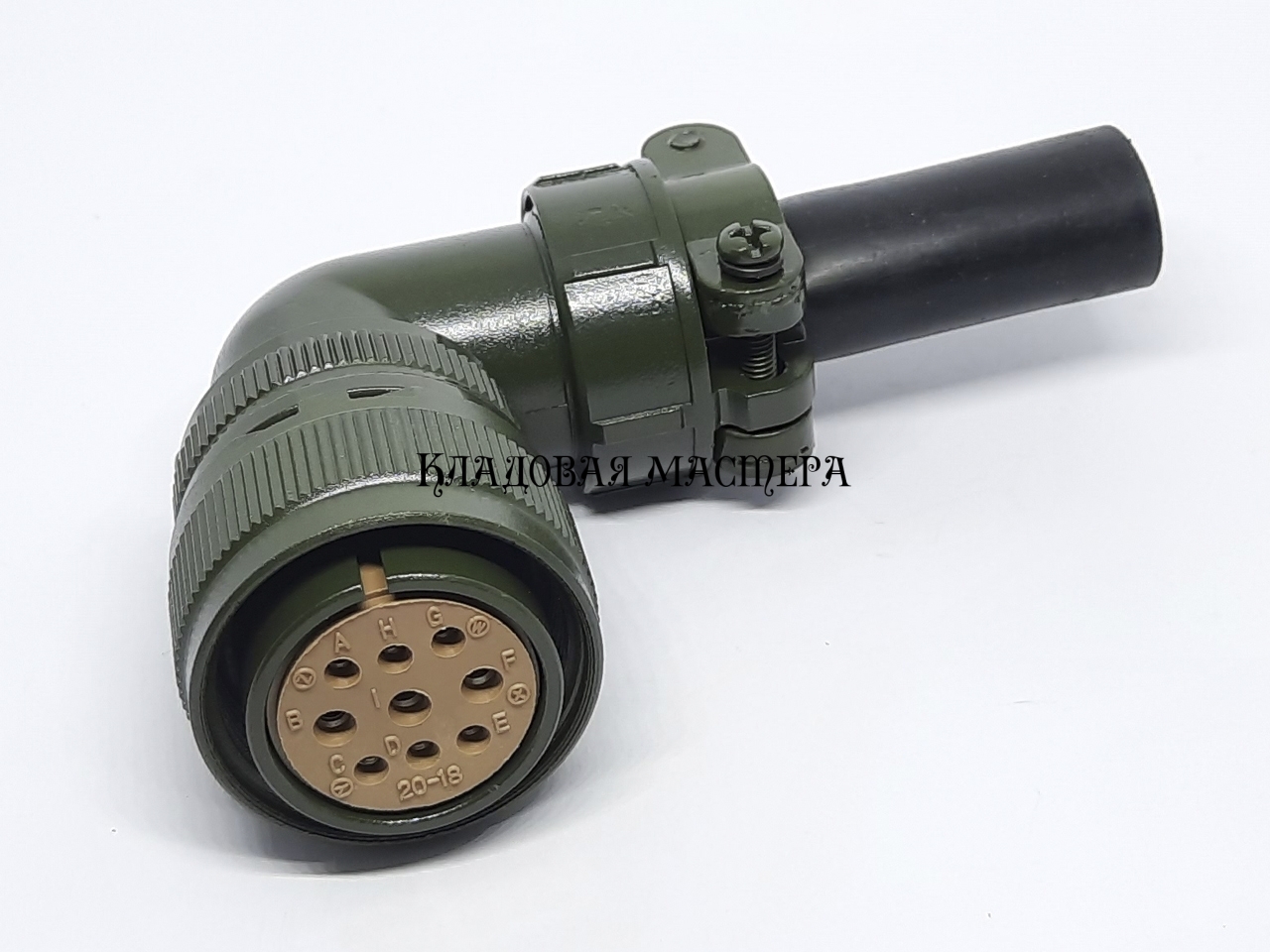

Штекер MS3108A20-18S 9PIN кутовий на кабель

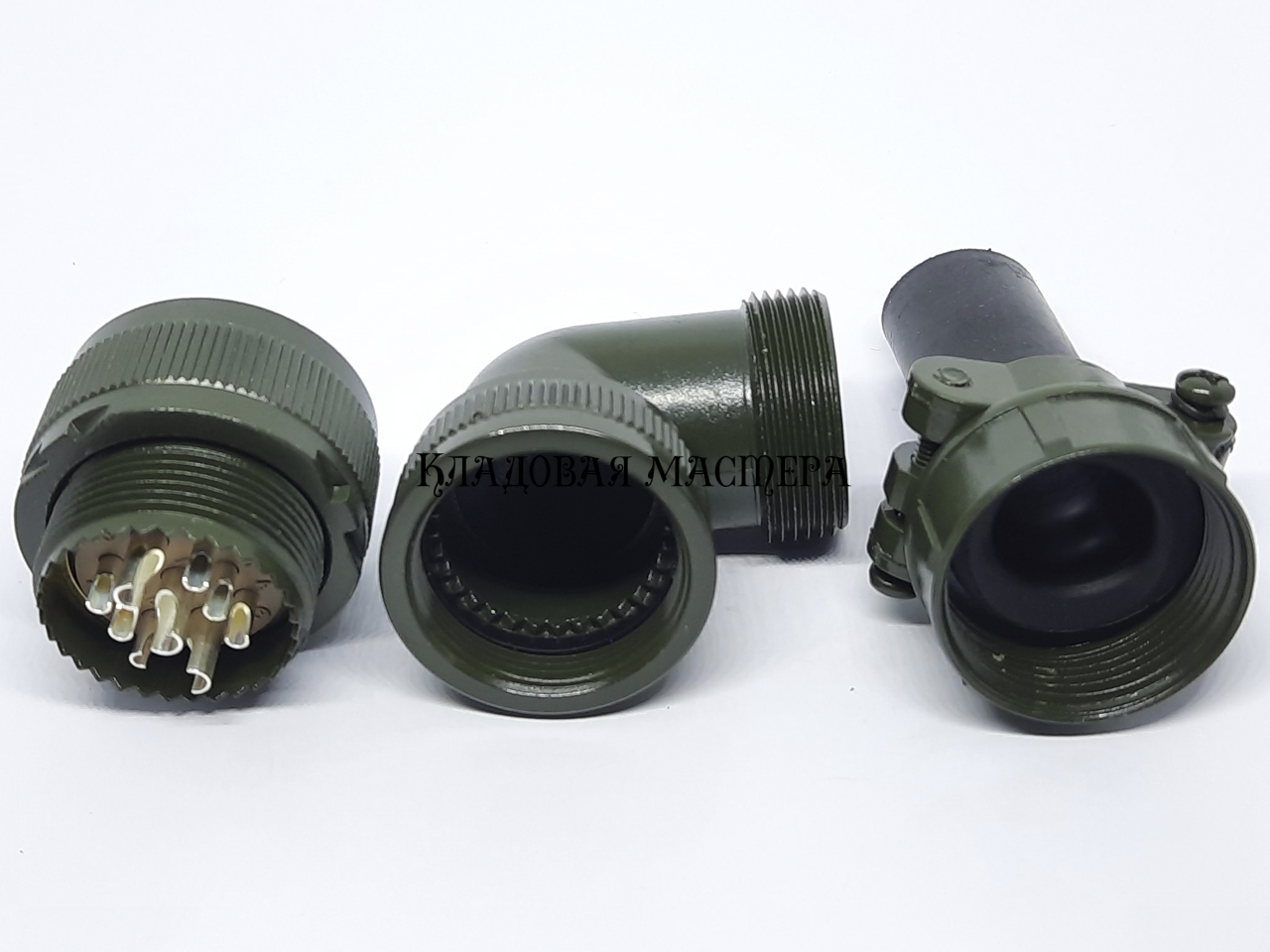

Штекер MS3108A20-18P-9S (аналог Amphenol) — це кутовий (90°) кабельний роз’єм на 9 контактів військового стандарту MIL-DTL-5015, призначений для електричного з’єднання в умовах підвищених механічних, кліматичних та вібраційних навантажень. Завдяки кутовому виконанню роз’єм ефективно застосовується в обмеженому монтажному просторі та зменшує навантаження на кабель у місці підключення.

Корпус виготовлений із алюмінієвого сплаву з антикорозійним покриттям, що забезпечує довгий термін служби навіть у складних експлуатаційних умовах. Роз’єм оснащений різьбовим з’єднанням із накидною гайкою, яке гарантує надійну фіксацію та стабільний електричний контакт. Пружний ізолятор і система ущільнення підвищують стійкість до вологи, пилу та температурних перепадів.

Конфігурація контактів 20-18 передбачає визначене розташування контактів відповідно до стандарту, що забезпечує сумісність з іншими роз’ємами серії MS. Контакти виконані з якісного сплаву з покриттям, стійким до окислення, що мінімізує перехідний опір та втрати сигналу.

Використовується разом з панельним гніздом MS3102A20-18P

Технічні характеристики MS3108A20-18S:

• Тип роз’єму: штекер
• Серія: MS3108
• Стандарт: MIL-DTL-5015
• Виконання: кутове, 90°
• Монтаж: на кабель
• Клас: A
• Тип ізолятора: пружний, з ущільненням
• Конфігурація контактів: 20-18
• Кількість контактів: 9
• Діаметр контактів: 1.6 мм, 2.4 мм
• Нарпуга: до 700В
• Сила струму: 20А, 35А
• Тип фіксації: різьбова накидна гайка
• Матеріал корпусу: алюмінієвий сплав з антикорозійним покриттям
• Робочий діапазон температур: від −55 °C до +125 °C
• Стійкість: до вібрацій, ударів, пилу та вологи

Сфера застосування:

Використовується у військовій та авіаційній техніці, системах зв’язку, радіоелектронному обладнанні, промисловій автоматизації, транспортних та енергетичних установках. Оптимально підходить для кабельних з’єднань, де потрібна підвищена надійність, компактність і відповідність військовим стандартам.
