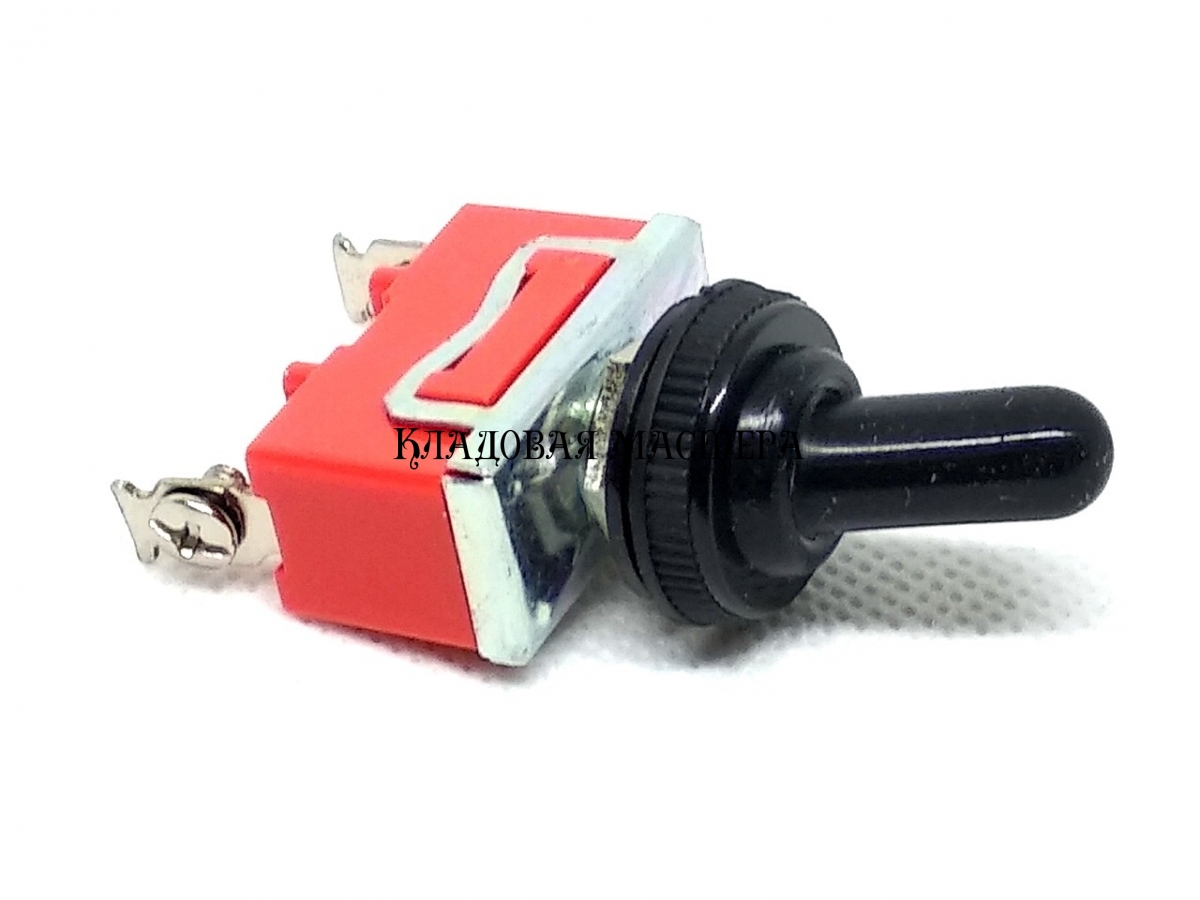

Тумблер E-TEN1021 з герметичним захистом, 2pin на 2 положення
Герметичний тумблер являє собою перекидний перемикач E-TEN1021 із захисним гумовим ковпачком, який запобігає потраплянню вологи всередину виробу під час дощу, мокрого снігу, миття машин і обладнання. Захисний ковпачок виконаний з м'якої гуми, з металевою гайкою М12. Даний тумблер має два контакти і два положення, однополюсний, один напрямок, комутують ланцюги живлення і управління до 250V/15A. Контактна група тумблера виконує функції включення, відключення живлення або сигналів. Тип механізму перемикання тумблера ET1021-важільно-пружинний привід, з фіксацією важеля. Тумблери кріпляться в отвір Ø12 мм на панелі з фіксації за допомогою шайби і захисного ковпачка. Виводи з гвинтовим затиском дроту. Захисний ковпачок надівається на важіль тумблера і накручується на різьблення впритул до корпусу. Тумблер E-TEN1021 може бути застосований в сільськогосподарській техніці, автомобілях, кіосках, на ринках і скрізь де є ймовірність попадання вологи.
Основні характеристики тумблера E-TEN1021 з герметичним захистом:
| Серія тумблера | 1021 |
| Функціональне призначення | перемикач герметичний |
| Алгоритм роботи | on-off |
| Кількість виводів | 2 |
| Кількість контактних груп | 1 |
| Комутація | один полюс, один напрям |
| Типоконструкція | однополюсний |
| Наявність фіксації | є |
| Монтаж виводів | гвинтовий затиск |
| Метод монтажу | кріплення на панель |
| Ступінь захисту | IP65 (із зовнішнього боку) |
| Робоча напруга, В | до 250 |
| Робочий струм,А | до 15 |
| Діелектрична міцність | > 1500VAC, 1 хв |
| Робоча температура | -25 °C ~ + 85 °C |
| Електричне життя | > 10 000 циклів |
| Контакти | SPST 2 |
| Посадковий діаметр | Ø12 мм |
| Матеріали | пластмаса, метал |
| Схема комутації |  |
Креслення тумблера E-TEN 1021:
