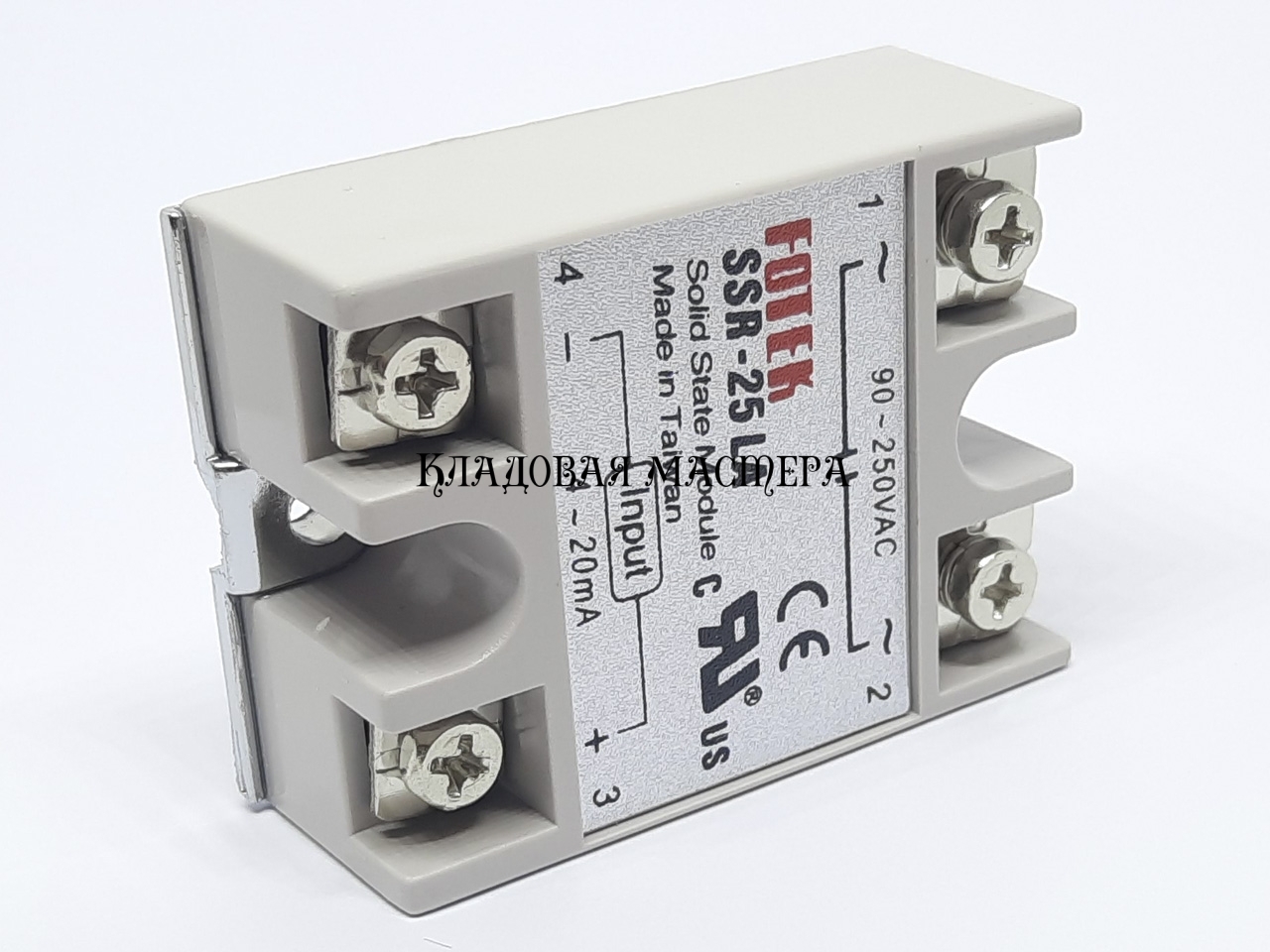

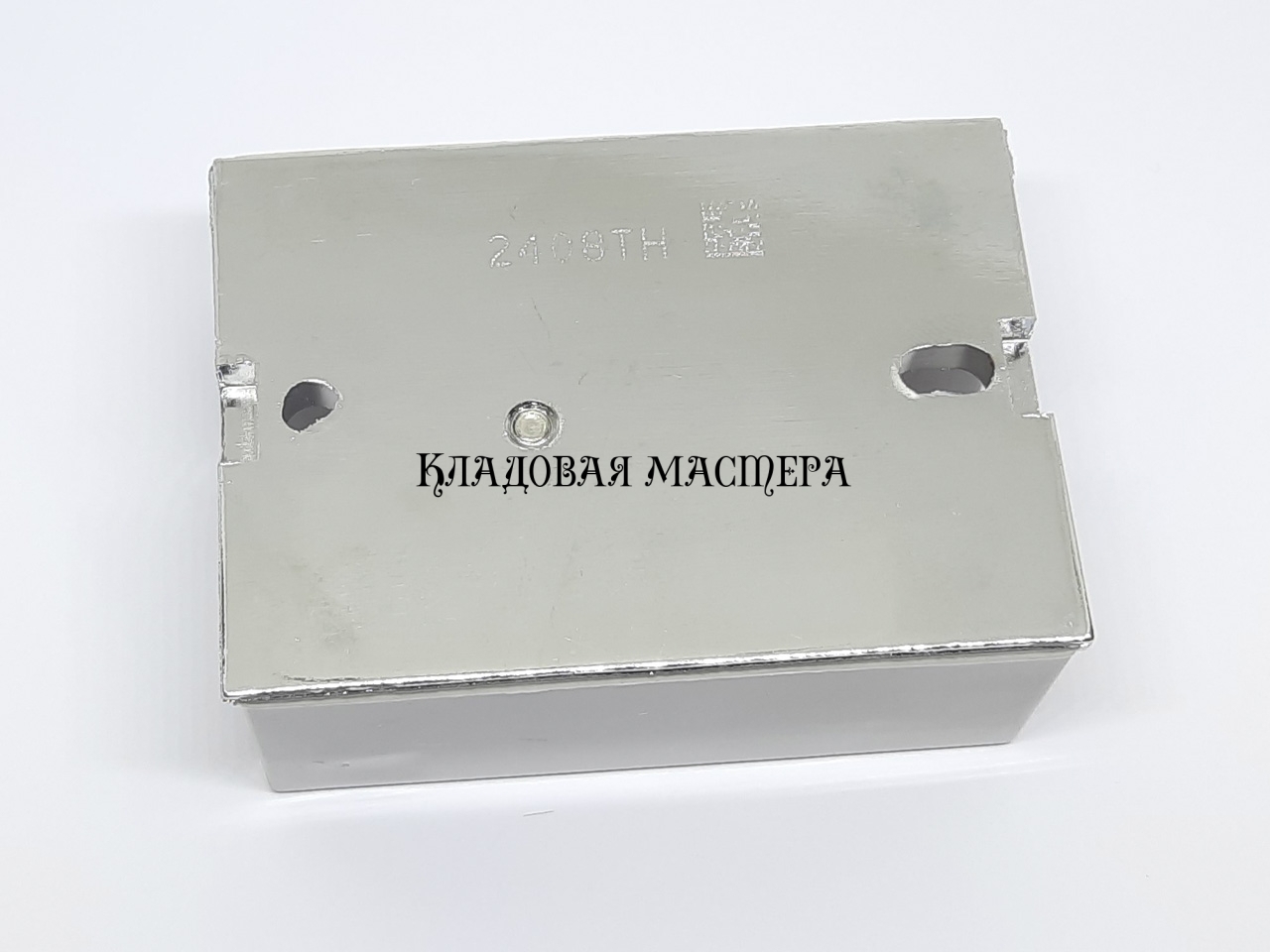

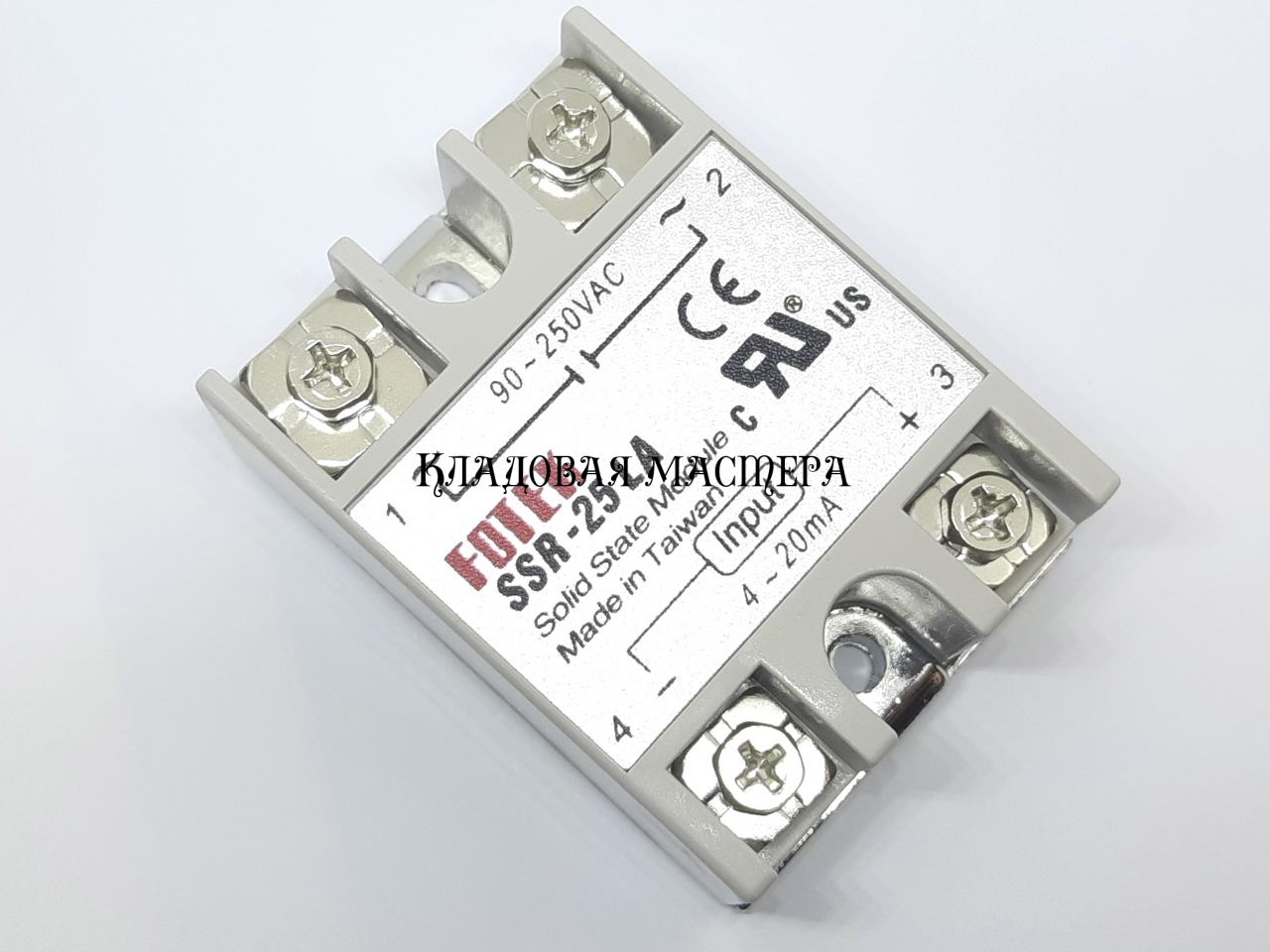

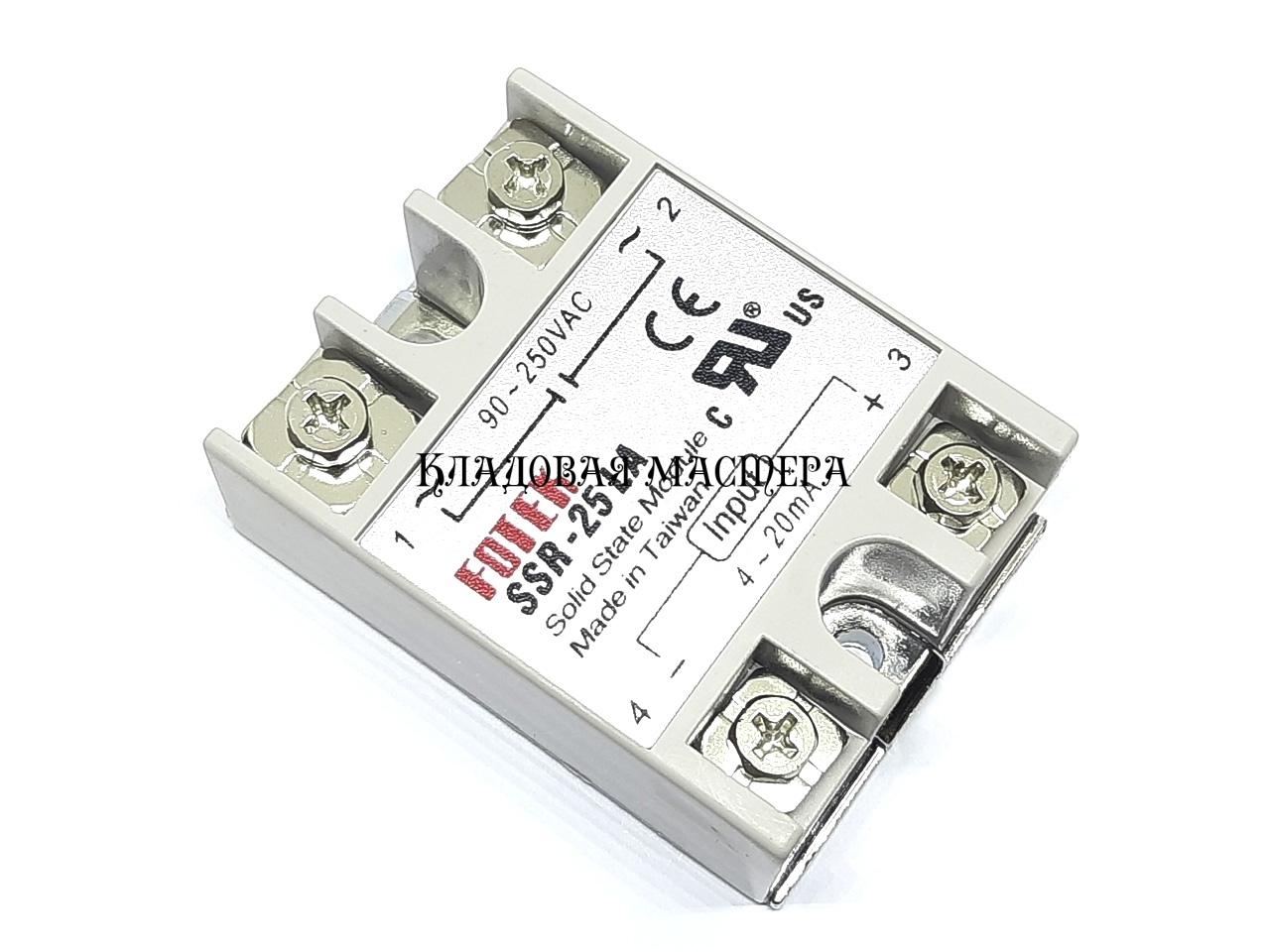

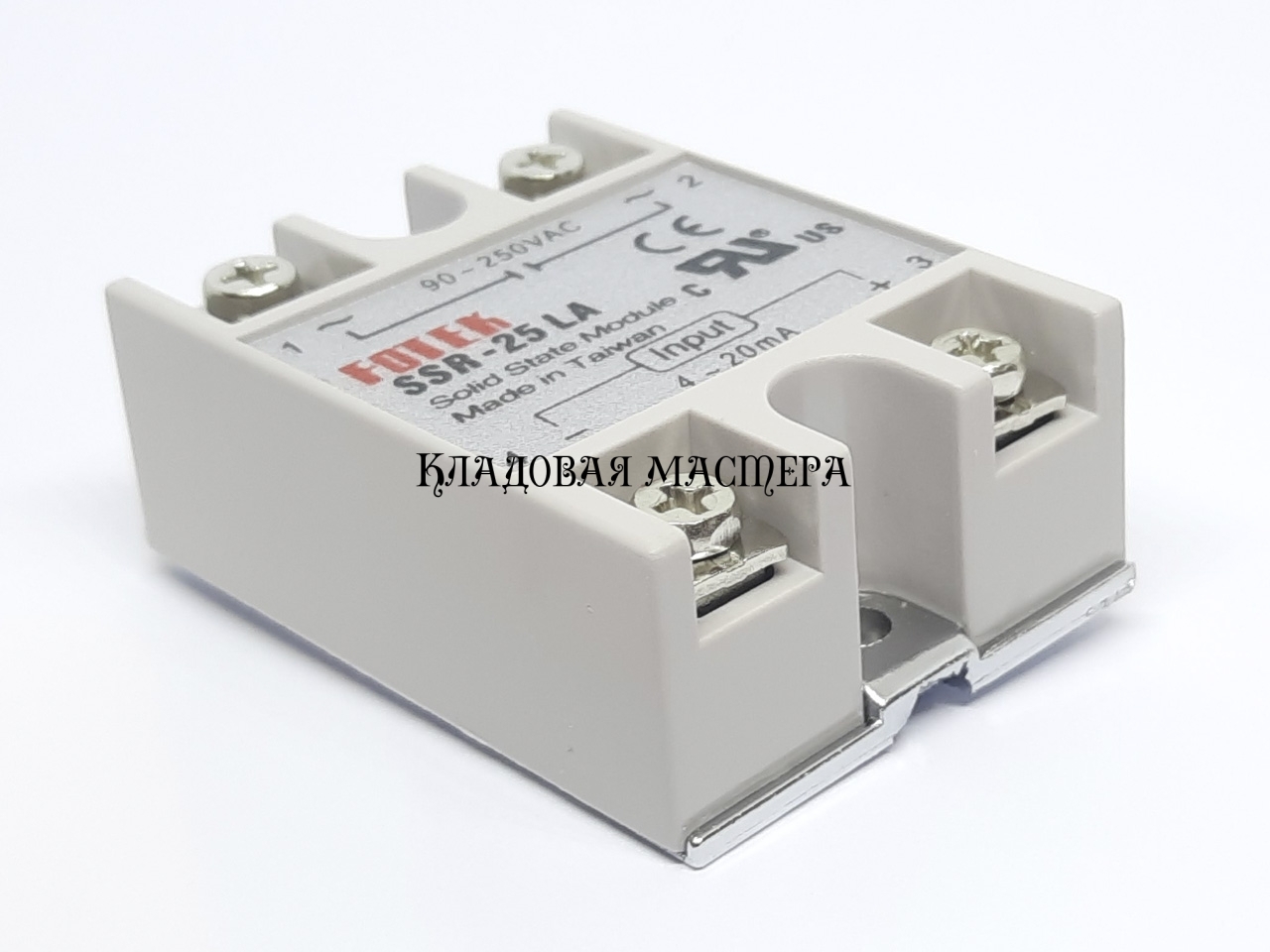

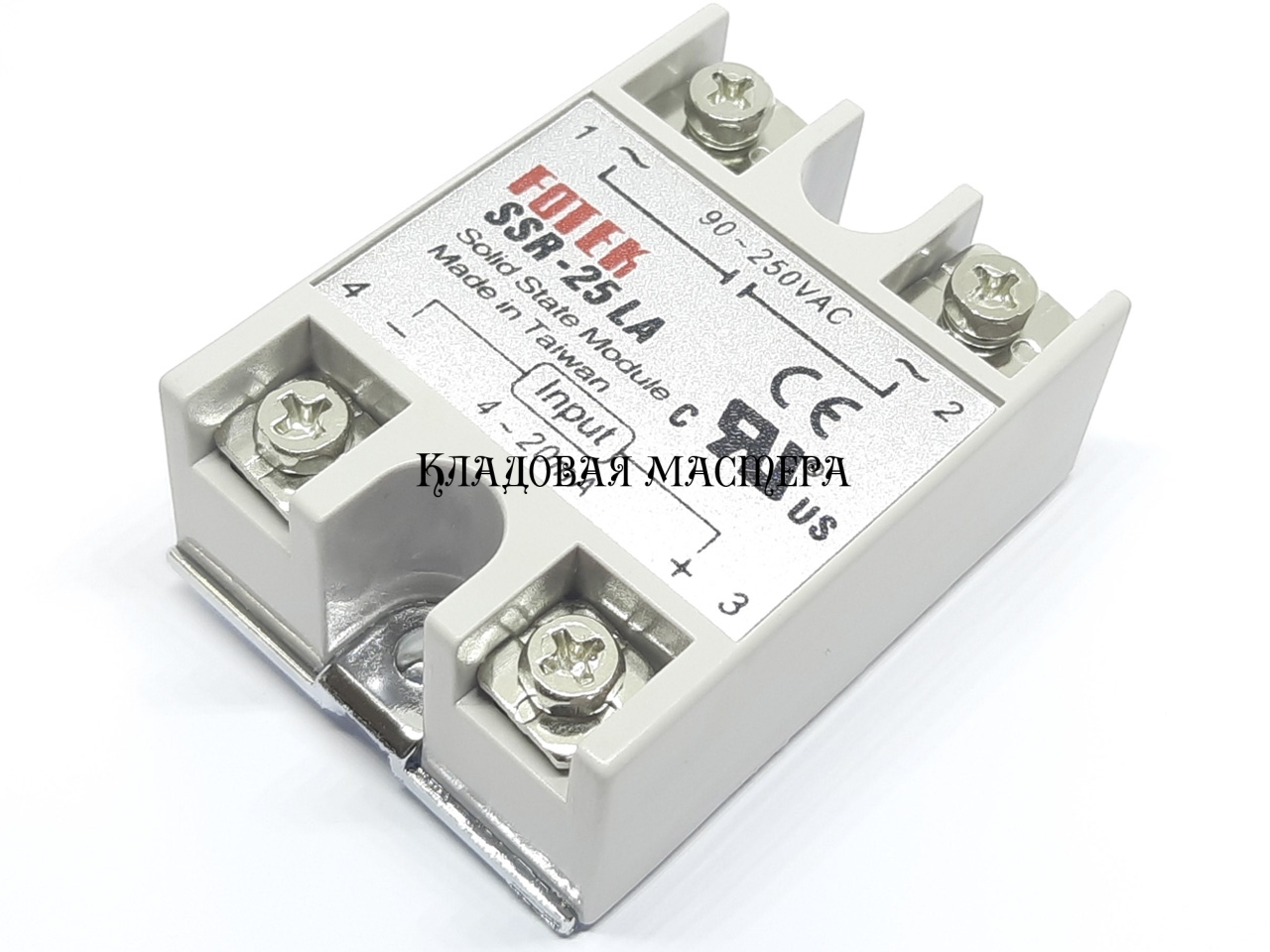

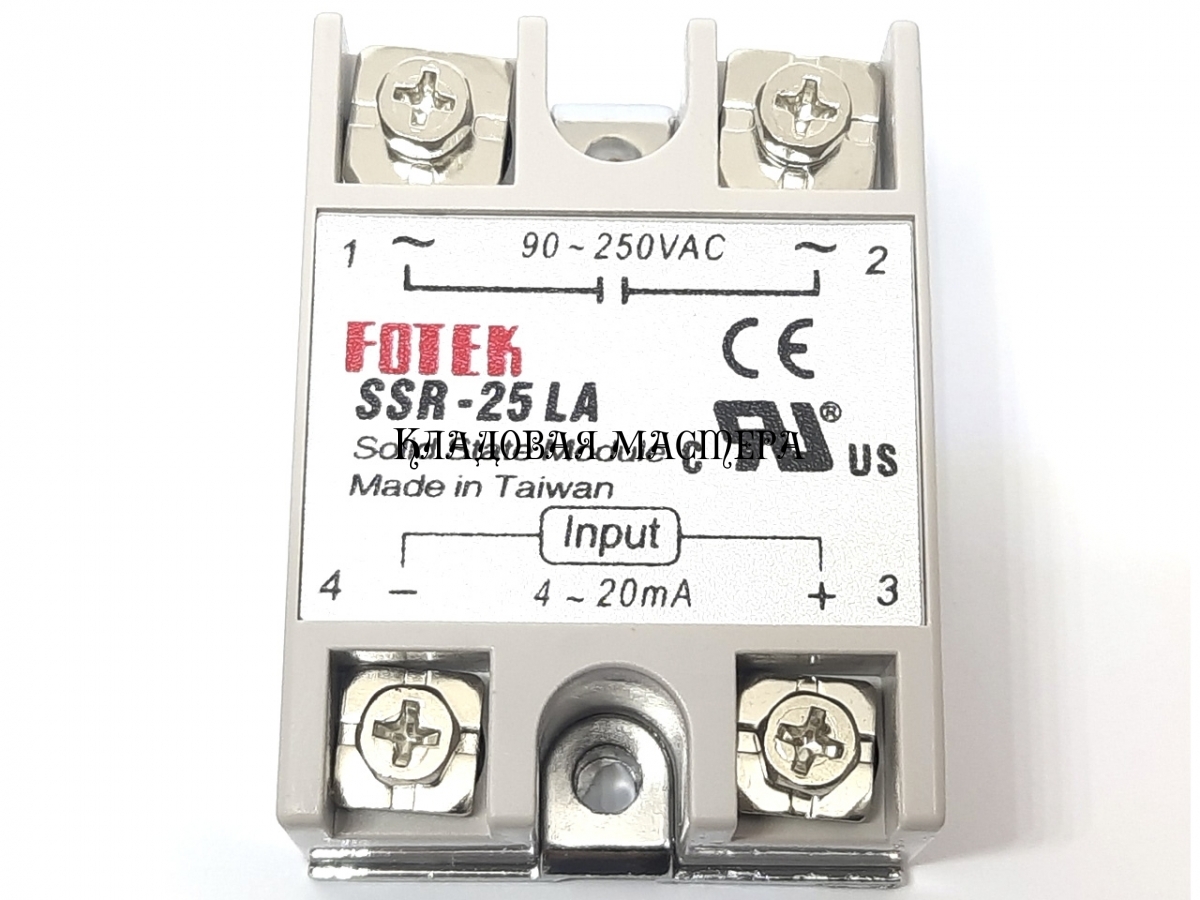

Твердотільне реле SSR-25LA

Твердотільне реле SSR-25LA – це електронний комутаційний пристрій, призначений для управління змінним струмом (AC) за допомогою малопотужного постійного керуючого сигналу (DC). Завдяки відсутності механічних контактів, це реле забезпечує швидке, безшумне та довговічне перемикання навантажень. Використовується для промислових автоматизованих систем, сонячних панелей, опалювального обладнання, освітлювальних систем, моторів та іншої електротехніки.

Для управління потужністю потрібно використовувати твердотільне реле (SSR) з характеристикою LA (регулювання струмом 4-20мА). Підбирайте реле, яке відповідатиме робочому струму вашому навантаженню із запасом. Наприклад, у мережі 230V для бойлера потужністю 2кW буде достатньо реле з робочим струмом 25А. За допомогою перемикача SW1 можна підключити бойлер безпосередньо до мережі. Так ним можна буде користуватися і у звичайному для нього режимі. Це може знадобитися, наприклад, у похмурий день.

Технічні характеристики:

• Вхідний сигнал  - 4…20 мА,
• Вхідний опір -1.2 кОм
• Метод керування - Фазове
• Номінальна напруга навантаження - 24…250B AC
• Номінальний струм навантаження - 25А
• Опір ізоляції - понад 50 МОм / 500 В DC
• Діапазон робочих температур - -20°С…+80°С

Пікдлючення
