Гвинтовий фіксатор М4х12 з вуглецевої сталі з кульковою кнопкою

Пружинний фіксатор з різьбленням ØМ4, довжиною 12 мм з кульковою кнопкою діаметром Ø2.4 мм і шестигранним поглибленням. Гвинтовий кульковий плунжер призначений для позиціонування та фіксації стрижнів і прутів різних форм перетину фіксуються в порожнистих трубках різних форм. Широко використовується в машинному, медичному, кріпильних і пневматичному обладнанні.

Для установки фіксатора пруток (стрижень) потрібно засверлити сверлом необхідного діаметра і нарізується різьба. Фіксатор вкручується за допомогою шестигранного ключа. На відміну від гвинтових пружинних фіксаторів з циліндричної кнопкою кулькові фіксатори мають неповну фіксацію, і доклавши певних зусиль можна змістити виріб з точки фіксації. Ця функція може бути дуже корисна в пристроях із змінним позиціонуванням і змінним під навантаженням становищем фіксації.

• Діаметр корпусу фіксатора - М4;
• Довжина корпусу фіксатора - 12мм;
• Виступаюча частина кнопки - 0.65 мм;
• Діаметр кульковою кнопки - 2.4 мм;
• Найбільш підходящій отвір - 2.3 мм
• Тип кнопки -шарик;
• Матеріал фіксатора - вуглецева легована сталь
• Колір - темно сірий.

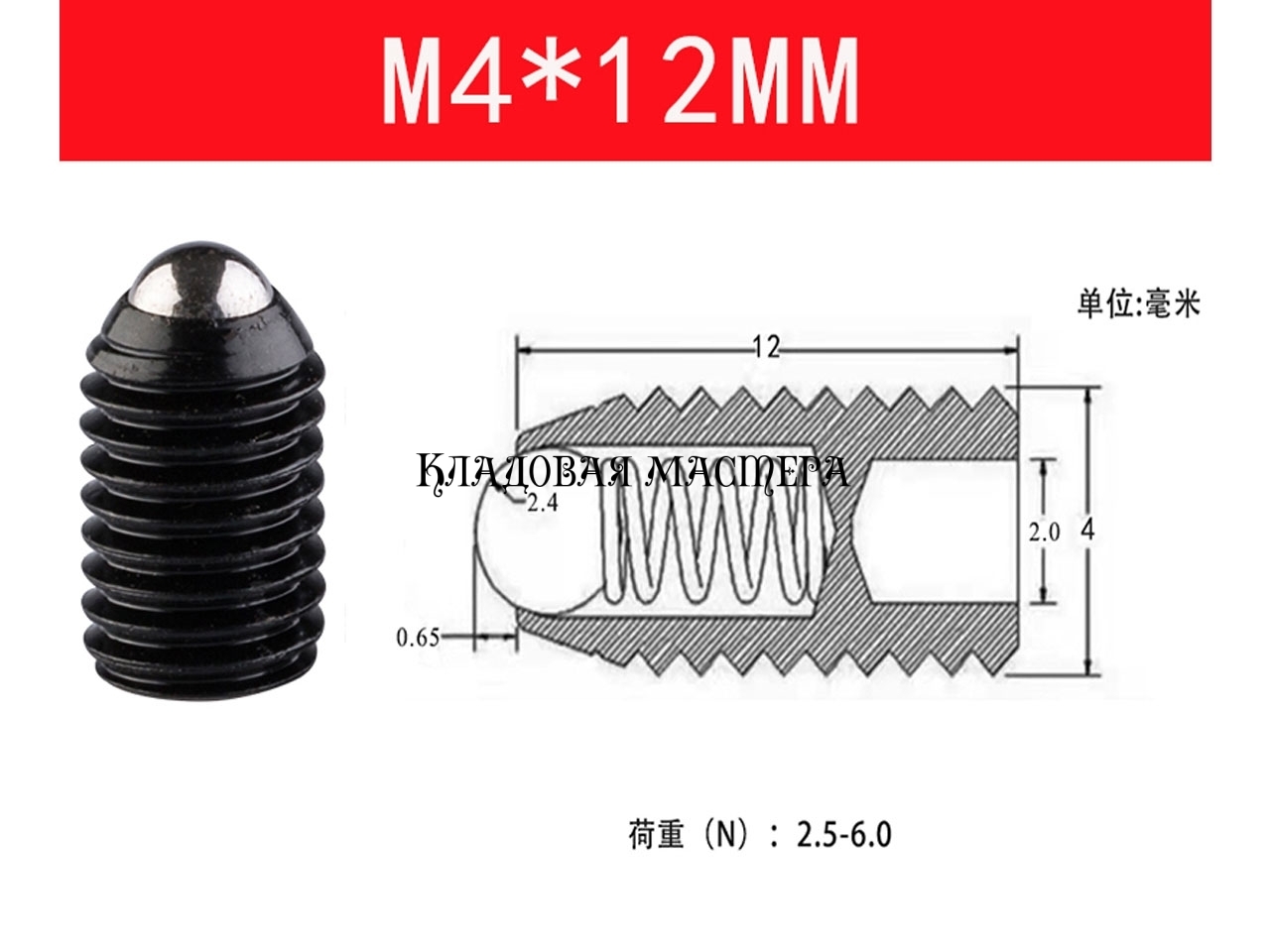

Гвинт позиціонування M4*12*2,4 креслення

Зведена таблиця розмірів кулькових фіксаторів з вуглецевої легованої сталі. Поточна модель фіксатора підсвічена.
