Фіксатор гвинтовий М4*6 з кульковою кнопкою
В наявності
На складі: >100 шт.
Код товару: 00001208
від 1 - 42.30 грн.
від 10 - 33.84 грн.
Гвинтовий фіксатор М4х6 з вуглецевої сталі з кульковою кнопкою
Пружинний фіксатор з різьбленням ØМ4, довжиною 6 мм з кульковою кнопкою діаметром Ø2.5 мм і шестигранним поглибленням. Гвинтовий кульковий плунжер призначений для позиціонування та фіксації стрижнів і прутів різних форм перетину фіксуються в порожнистих трубках різних форм. Широко використовується в машинному, медичному, кріпильних і пневматичному обладнанні.
Для установки фіксатора пруток (стрижень) потрібно засверлити сверлом необхідного діаметра і нарізується різьба. Фіксатор вкручується за допомогою шестигранного ключа. На відміну від гвинтових пружинних фіксаторів з циліндричної кнопкою кулькові фіксатори мають неповну фіксацію, і доклавши певних зусиль можна змістити виріб з точки фіксації. Ця функція може бути дуже корисна в пристроях із змінним позиціонуванням і змінним під навантаженням становищем фіксації.
- Діаметр корпусу фіксатора - М4;
- Довжина корпусу фіксатора - 6 мм;
- Виступаюча частина кнопки - 0.65 мм;
- Діаметр кульковою кнопки - 2.4 мм;
- Найбільш підходящій отвір - 2.3 мм
- Тип кнопки -шарик;
- Матеріал фіксатора - вуглецева легована сталь
- Колір - темно сірий.

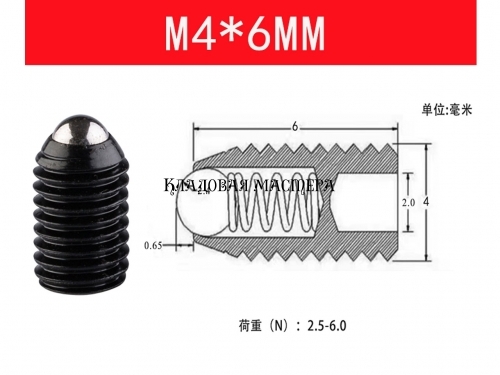

Гвинт позиціонування M4*6*2,4 креслення
Зведена таблиця розмірів кулькових фіксаторів з вуглецевої легованої сталі. Поточна модель фіксатора підсвічена.
| Ø Різблення фіксатора |
Розмір - А Шестигранний отвір, мм |
Розмір - Е Кулька виступає з корпусу мм |
Розмір - D Ø Стальної кульки мм |
Розмір - С Довжина корпусу мм |
Навантаження на пружину (Н) Мінімальне-Максимальне |
| М4 | 2.0 | 0.65 | 2.4 | 6 | 2.5-6 |
- Ø отвора для кнопки 2 мм
- Тип фіксатора Гвинтовий фіксатор
- Кількість кнопок 1
- Матеріал Сталь
- Діаметр різьблення для встановлення М4
- Довжина корпусу 6 мм
- Виробник Китай
