Гвинтовий фіксатор М6х25 з вуглецевої сталі з кульковою кнопкою

Пружинний фіксатор з різьбленням ØМ6, довжиною 25 мм з кульковою кнопкою діаметром Ø3,5 мм і шестигранним поглибленням. Гвинтовий кульковий плунжер призначений для позиціонування та фіксації стрижнів і прутів різних форм перетину, фіксуємих в порожнистих трубках різних форм. Широко використовується в машинному, медичному, кріпильних і пневматичному обладнанні. Для установки фіксатора пруток (стрижень) повинен бути засверлений свердлом необхідного діаметра і нарізається різьба. Фіксатор вкручується за допомогою шестигранного ключа. На відміну від гвинтових пружинних фіксаторів з циліндричною кнопкою, кулькові фіксатори мають неповну фіксацію, і доклавши певних зусиль можна змістити виріб з точки фіксації. Ця функція може бути дуже корисна в пристроях із змінним позиціонуванням і змінним під навантаженням становищем фіксації.

- Діаметр корпусу фіксатора - М6;

- Довжина корпусу фіксатора - 25 мм;

- Виступаюча частина кнопки - 1.1 мм;

- Діаметр кульковою кнопки - 3.5 мм;

- Найбільш відповідний отвір - 3.2 мм

- Тип кнопки -кулька;

- Матеріал фіксатора - вуглецева легована сталь

- Колір - темно сірий.

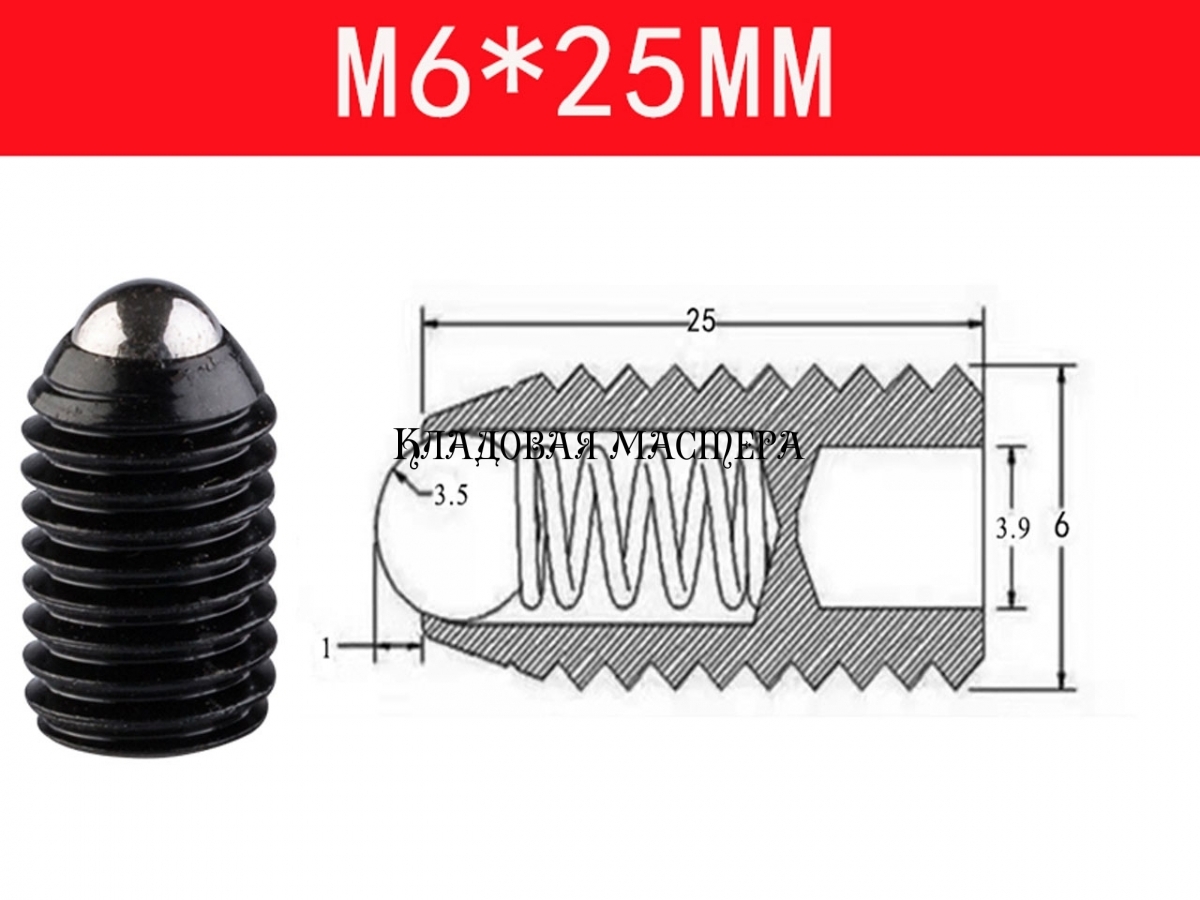

Гвинт позиціонування M6 * 25 * 3.5, креслення

Зведена таблиця розмірів кулькових фіксаторів з вуглецевої легованої сталі. Поточна модель фіксатора підсвічена.
