Гвинтовий фіксатор М6*12 з кульковою кнопкою
Гвинтовий фіксатор М6*12 з кульковою кнопкою фото 1
  • Гвинтовий фіксатор М6*12 з кульковою кнопкою фото 1
  • Гвинтовий фіксатор М6*12 з кульковою кнопкою фото 2
  • Гвинтовий фіксатор М6*12 з кульковою кнопкою фото 3
В наявності
На складі: 62 шт.
Код товару: 00000908
від 1 - 25.00 грн. від 10 - 20.00 грн.

Гвинтовий фіксатор М6х12 з вуглецевої сталі з кульковою кнопкою

Пружинний фіксатор з різьбленням ØМ6, довжиною 12 мм з кульковою кнопкою діаметром Ø3,5 мм і шестигранним поглибленням. Гвинтовий кульковий плунжер призначений для позиціонування та фіксації стрижнів і прутів різних форм перетину, фіксуємих в порожнистих трубках різних форм. Широко використовується в машинному, медичному, кріпильних і пневматичному обладнанні. Для установки фіксатора пруток (стрижень) повинен бути засверлений свердлом необхідного діаметра і нарізається різьба. Фіксатор вкручується за допомогою шестигранного ключа. На відміну від гвинтових пружинних фіксаторів з циліндричною кнопкою, кулькові фіксатори мають неповну фіксацію, і доклавши певних зусиль можна змістити виріб з точки фіксації. Ця функція може бути дуже корисна в пристроях із змінним позиціонуванням і змінним під навантаженням становищем фіксації.

- Діаметр корпусу фіксатора - М6;

- Довжина корпусу фіксатора - 12 мм;

- Виступаюча частина кнопки - 1.1 мм;

- Діаметр кульковою кнопки - 3.5 мм;

- Найбільш відповідний отвір - 3.2 мм

- Тип кнопки -кулька;

- Матеріал фіксатора - вуглецева легована сталь

- Колір - темно сірий.

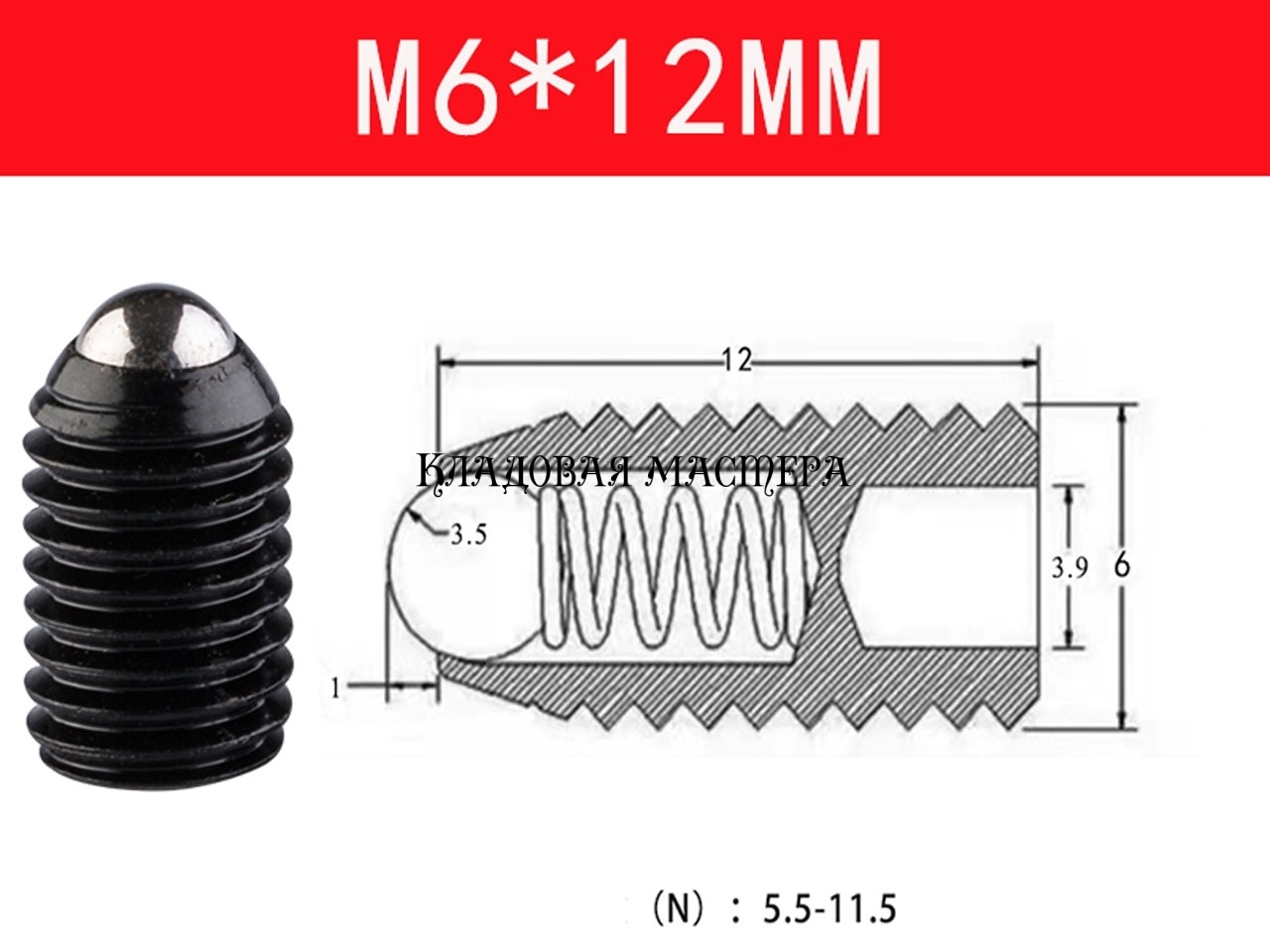

Гвинт позиціонування M6 * 12 * 3.5, креслення

Зведена таблиця розмірів кулькових фіксаторів з вуглецевої легованої сталі. Поточна модель фіксатора підсвічена.

Ø Різблення фіксатора

Розмір - А

Шестигранний отвір мм

Розмір - Е

Кулька виступає з корпусу мм

Розмір - D

Ø Залізної кульки мм



Розмір - С

Довжина корпусу мм

Навантаження на пружину (Н)

Мінімальне-Максимальне

М3 1.5 0.5 1.5 6 2.0 - 5.0
М4 2.0 0.8 2.5 10 3.0 -15
М5 2.5 1.1 3.0 12 4.0 - 18
М5 2.5 1.1 3.0 16 4.0 - 18
М6 3.0 1.3 3.5 12 8.0 - 35
М6 3.0 1.3 3.5 16 8.0 - 35
М8 4.0 1.8 5.0 20 12 - 50
М10 5.0 2.1 6.0 16 20 - 60
М12 6.0 3.0 8.0 20 30 - 80
  • Ø отвора для кнопки 3.5 мм
  • Тип фіксатора Винтовой фиксатор
  • Кількість кнопок 1
  • Матеріал Сталь
  • Діаметр різьблення для встановлення М6
  • Довжина корпусу 12 мм
  • Виробник Китай
