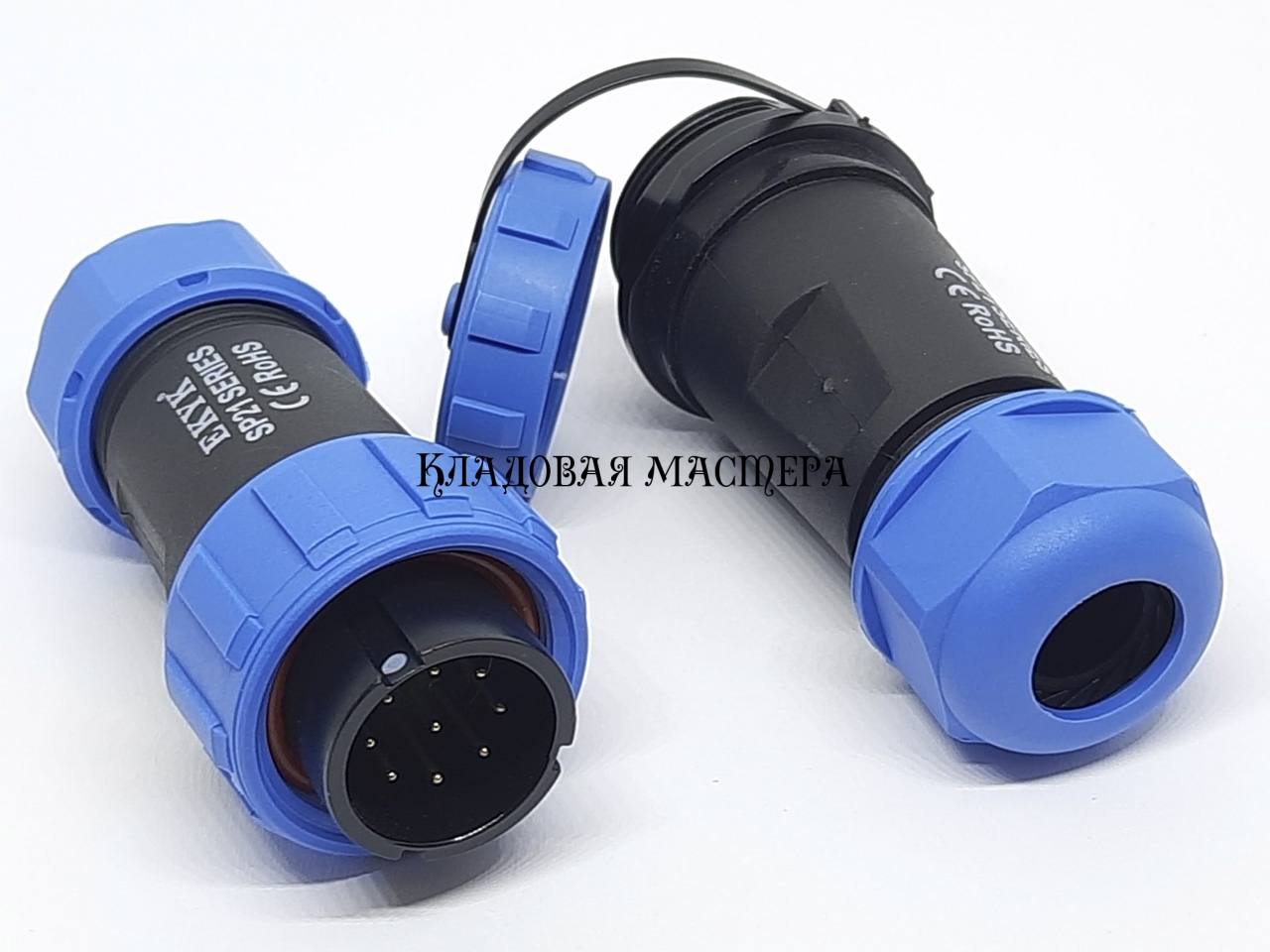

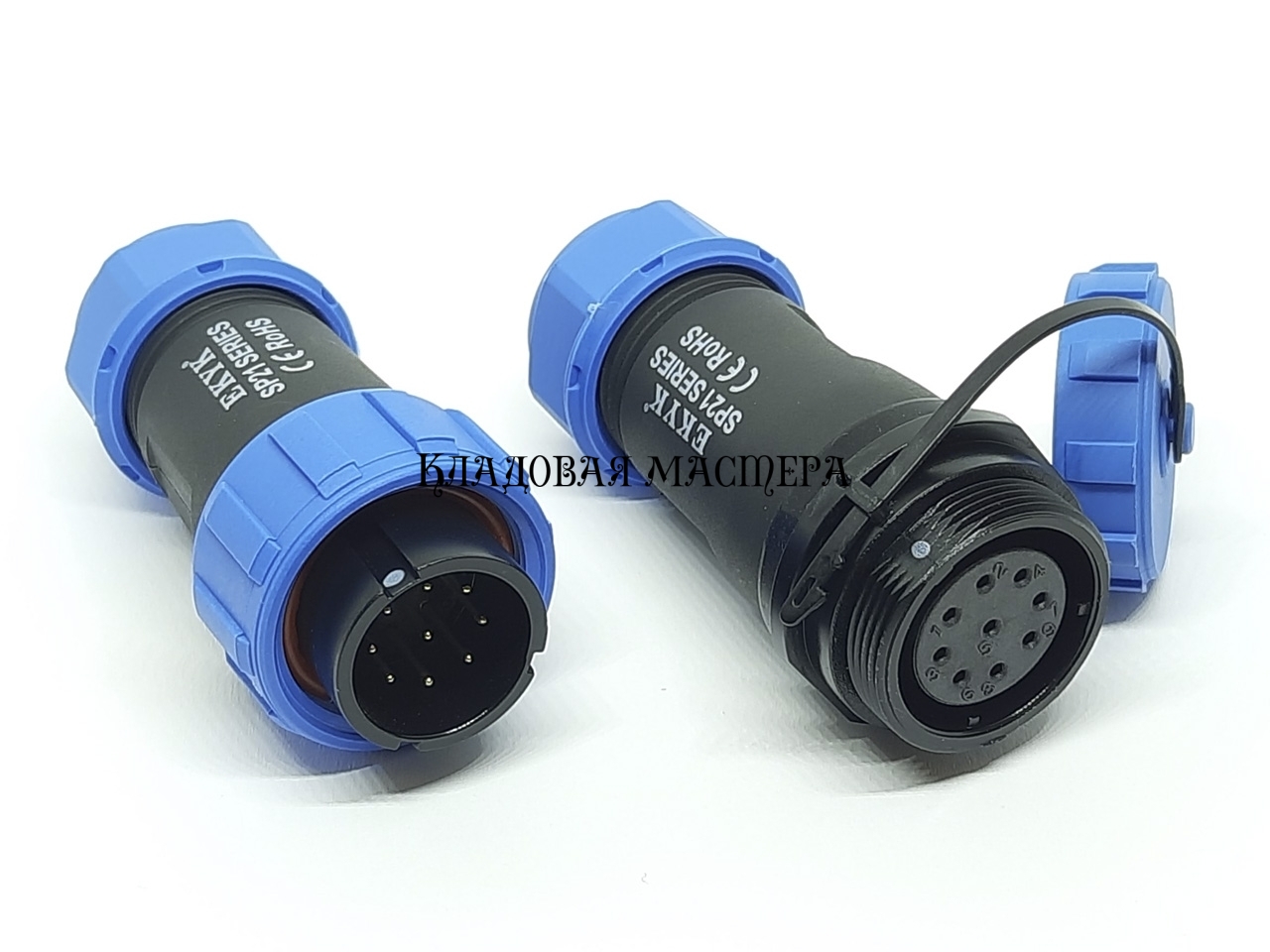

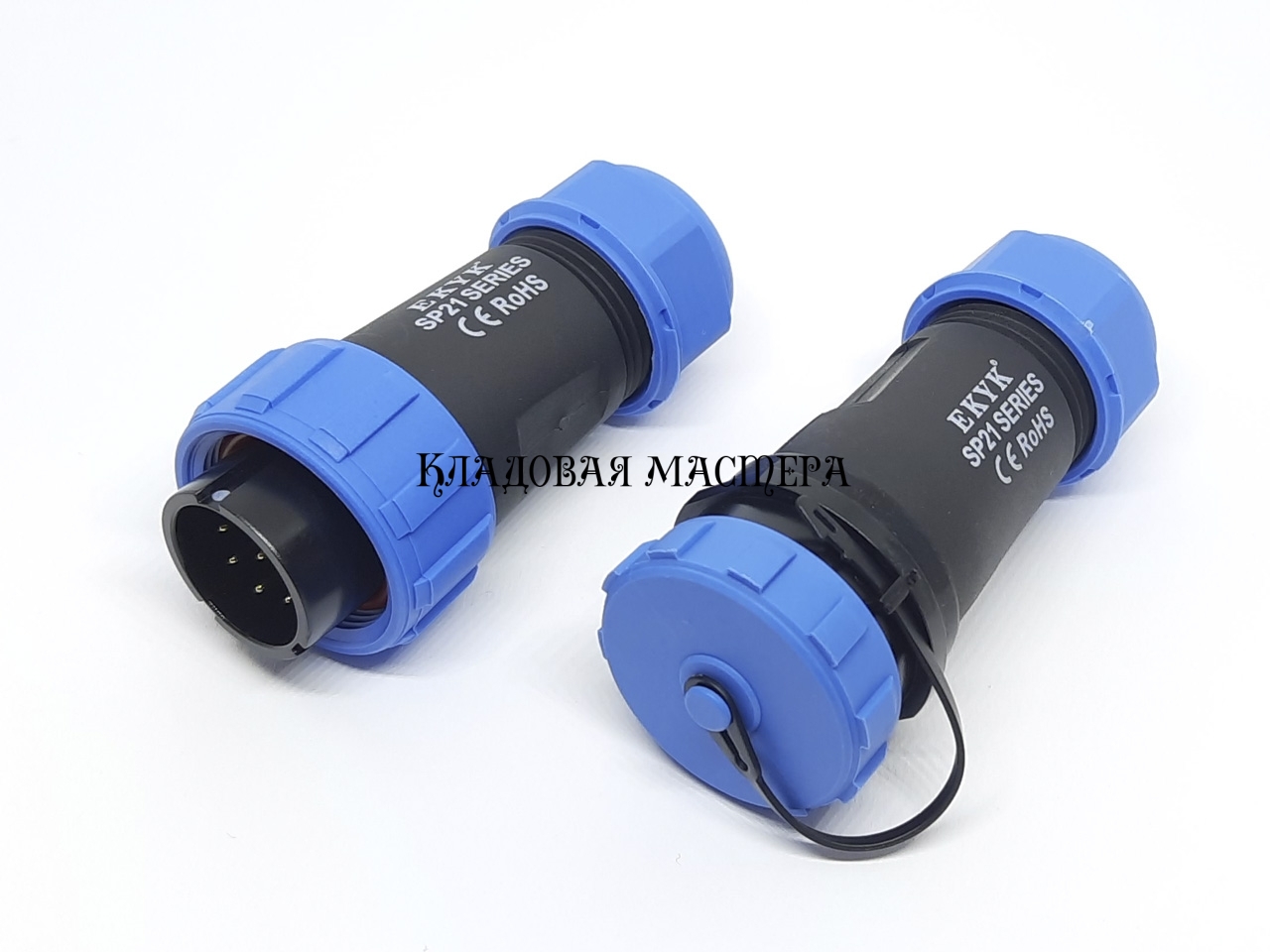

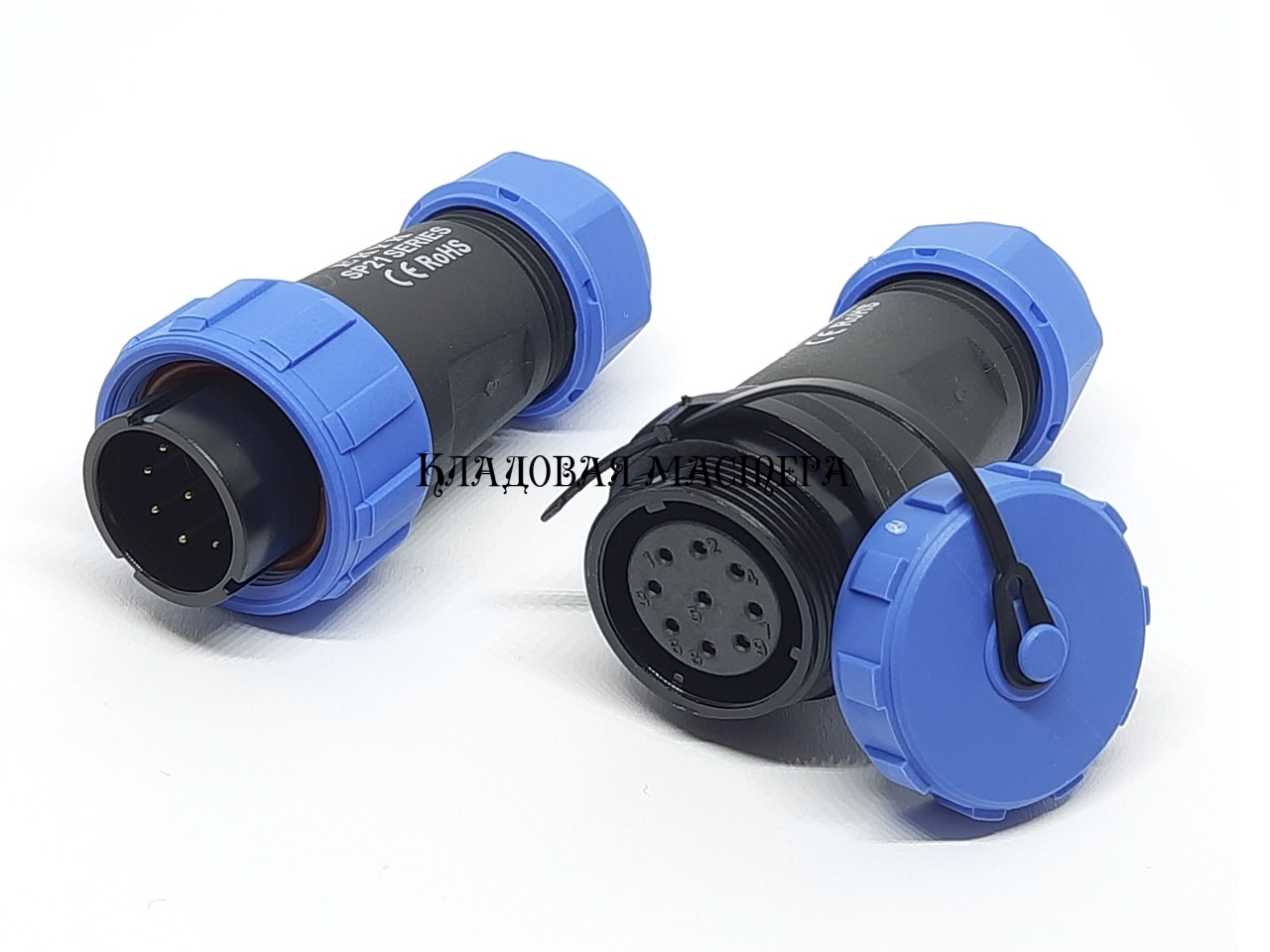

Роз'єм герметичний EKYK SP21 SD21, 9 PIN, IP68 Пара кабель-кабель

З'єднувальний роз'єм водонепроникний, пилозахисний, маслостійкий корпус IP68, SD21, 9 pin, комплект (гніздо кабельне + штекер кабельний). На гнізді є кришка, яка закриває його при відсутності штекера. Штекер з гніздом кріпиться за допомогою гайки. Монтажний розмір гнізда - 21 мм. Є ущільнювальні гумові прокладки, які захищають з'єднання від попадання пилу, вологи.
Контакти в роз'ємі під пайку. Призначений для стикування двох кабелів максимум по чотирнадцять жил кожен.

Параметри роз'єму SD21, IP68, 9 pin

• Матеріал корпусу - термопластичний PA66
• Номінальна напруга - 400 Вольт
• Номінальна сила струму - 5 А
• Клас вогнестійкості UL94 - V0
• Кількість контактів - 9
• Ізолятор-термопластичний PPS висока термостійкість
• Матеріал контакту - бронза з позолотою
• Ущільнювальне кільце - силікагель
• Тип корпусу - гніздо кабельне + штекер кабельний
• Підключення: - різьбове з'єднання
• Робоча температура - 40 градусів C ~ 110 градусів C
• Ущільнення: - відповідно до IP68
• Застосовний діаметр кабелю: - 7 ~ 12 мм
• Механічне життя-більше 500 роз'єднань / з'єднань
• Довжина гнізда: 65 мм
• Довжина штекера: 64.3 мм

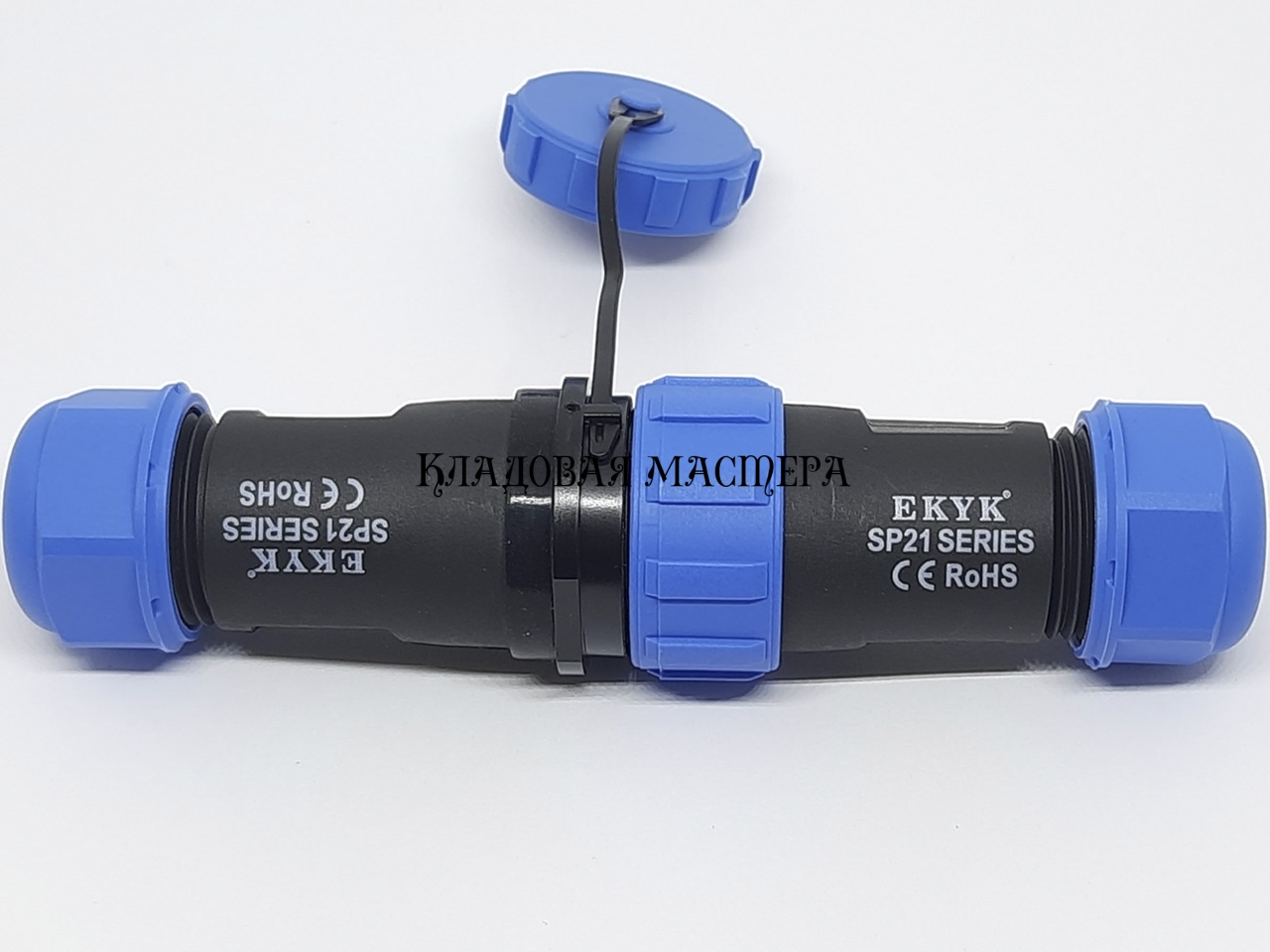

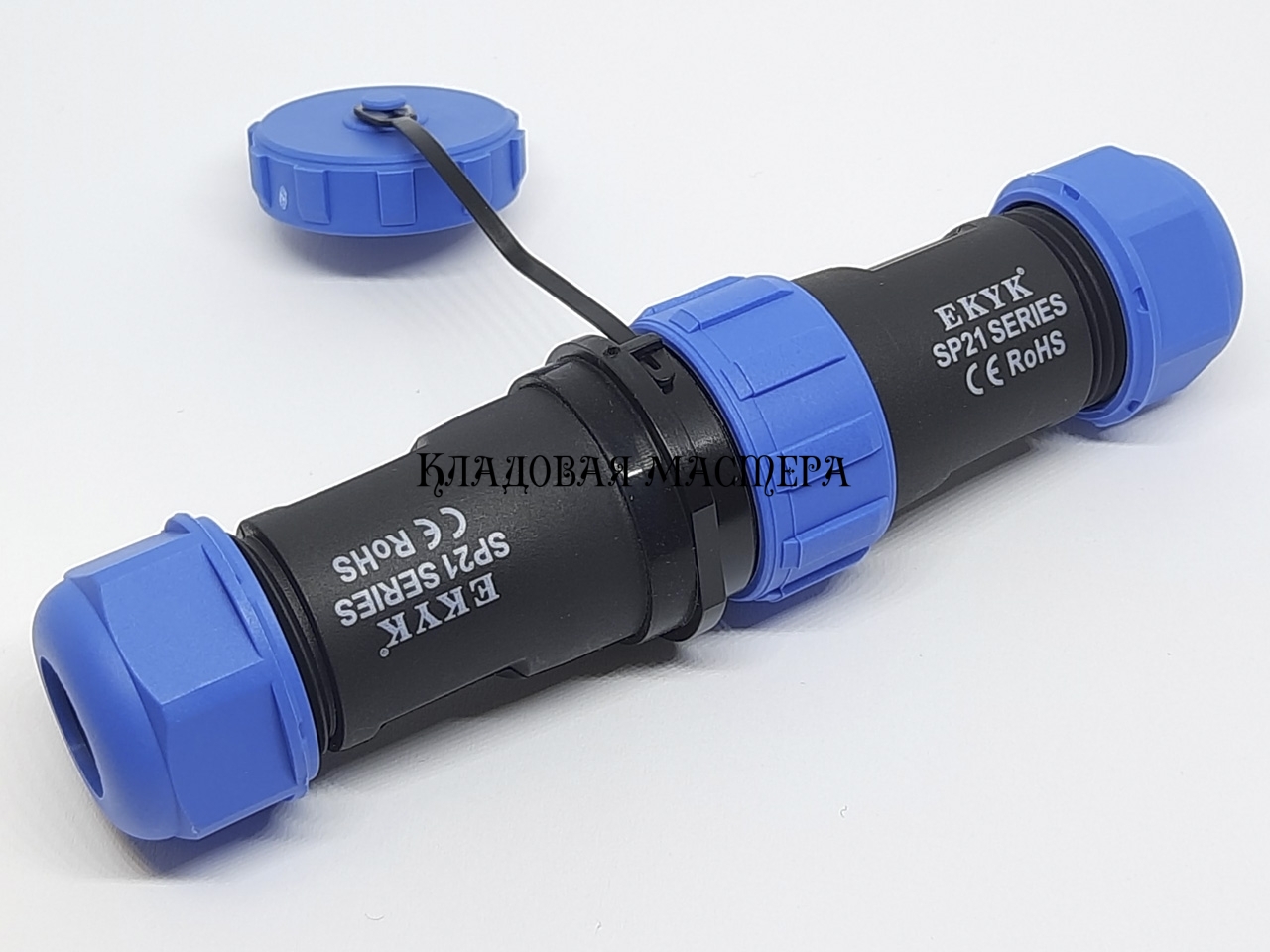

Роз'єм складається з двох частин. Обидві частини і гніздо і штекер призначені для монтажу на кабель. Роз'єм щільно обжимає провід через ущільнювальні кільця, і захищає контакти і з'єднання від попадання вологи. Такі роз'єми широко використовуються в підводному і надводному обладнанні водних суден, автотранспорті, а також для різного обладнання, що працює під водою, в умовах високої вологості, або хімічно активному середовищі.

Характеристики роз'ємів серії SD-21

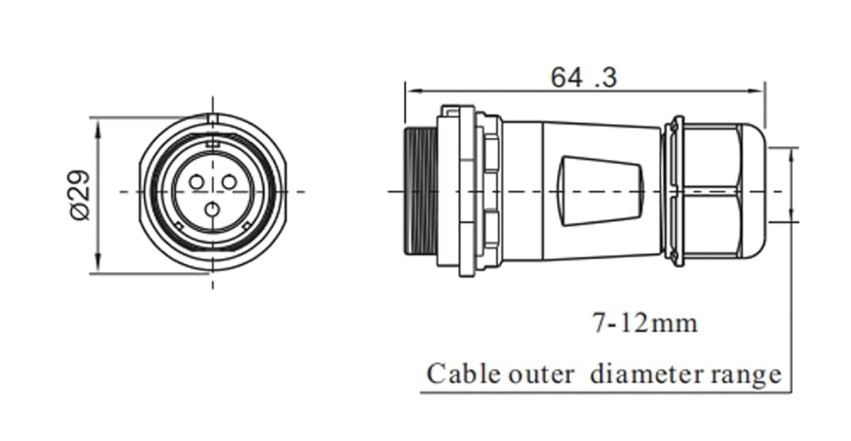

Креслення роз'єму SD-21
