IP2312 модуль заряду  Li-Ion акумуляторів USB type C

Модуль заряду IP2312 призначений для швидкої та ефективної зарядки 1S Li-Ion акумуляторів з номінальною напругою 4.2 В або 4.35 В. Підключення до зарядного пристрою здійснюється через зручний роз'єм Type-C. Максимальний зарядний струм, який може видавати цей пристрій, становить 3 А.

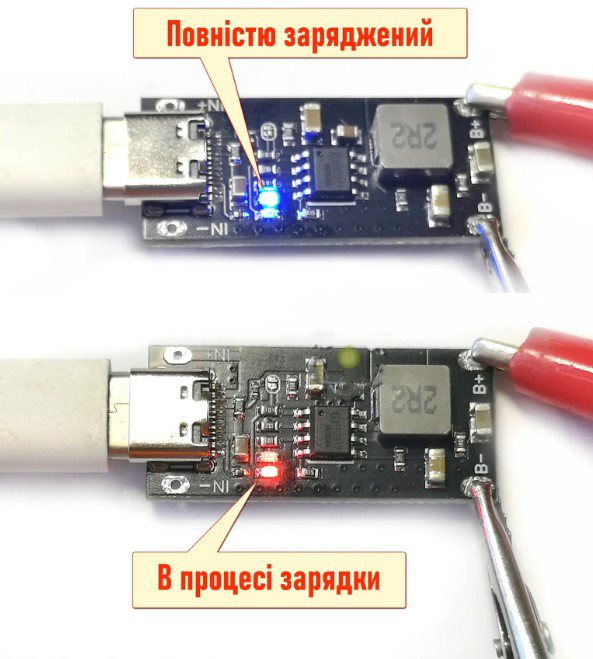

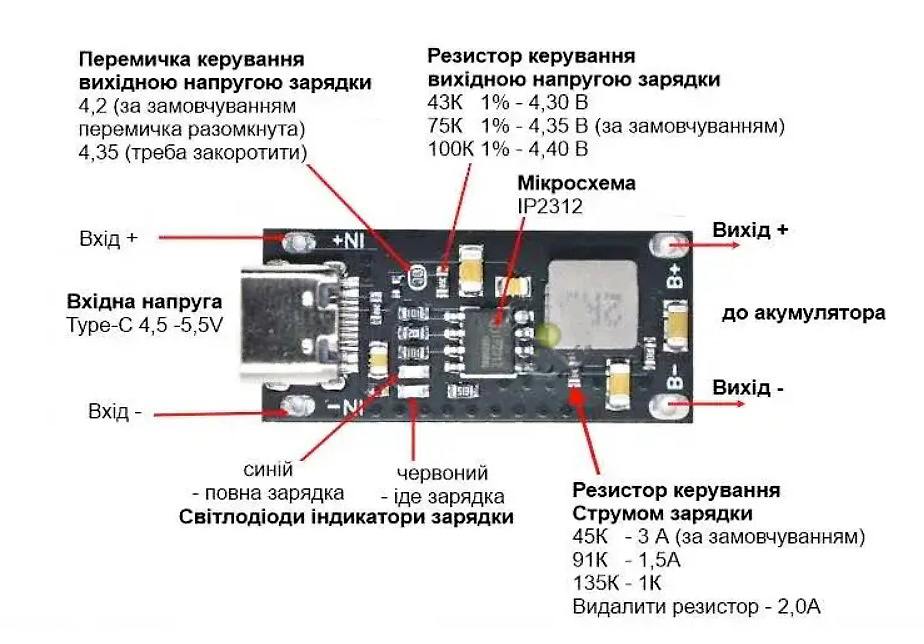

Для заряду підключіть кабель USB до модуля або подайте напругу 5V на виводи IN+ IN-. Акумулятор підключіть до виводів B + B-. Мікросхема має індикацію процесу заряду і відключає акумулятор при досягненні напруги на ньому 4,2V. У момент заряду акумулятора світиться червоний світлодіод, коли батарея буде повністю заряджена засвітиться синій світлодіод, червоний згасне. Процес зарядки акумулятора ідентичний зарядці мобільного телефону. Світлодіоди сповіщають про закінчення зарядки акумулятора. Модуль підійде для зарядки літій-іонних і літій-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7V або таких, як акумуляторів від мобільного телефону або батареї типорозміру 18650 які застосовуються в батареях для ноутбуків.

Технічні характеристики

• Вхідна напруга живлення: від 4.5 В до 5.5 В
• Вихідна напруга: 4.2 В - 4.35 В
• Максимальний вихідний струм: 3А;
• ККД: до 95%;
• Робоча температура: -25 - 90 ° С;

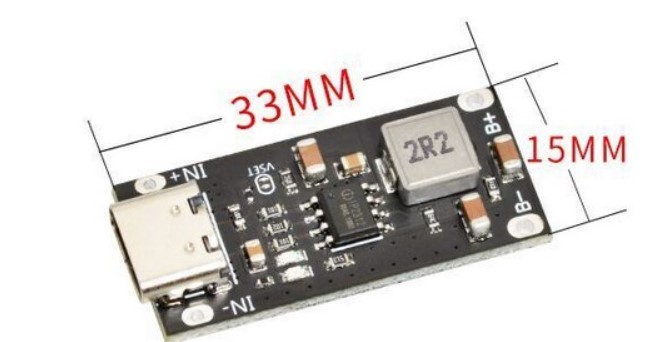

• Габаритні розміри: 33х15х5мм;
