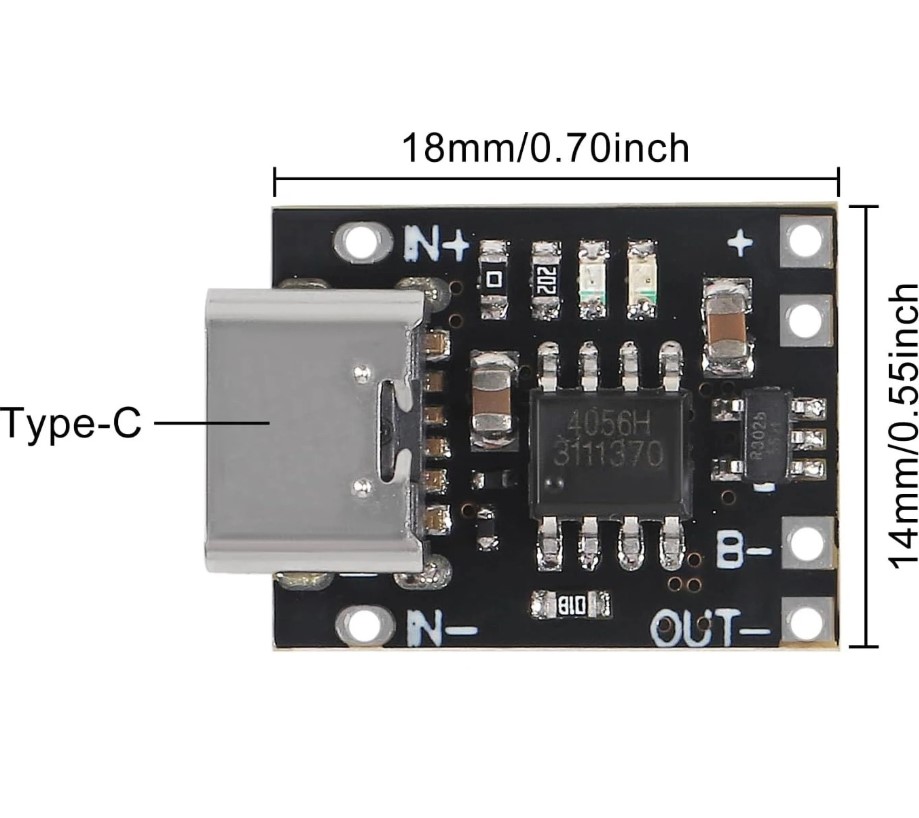

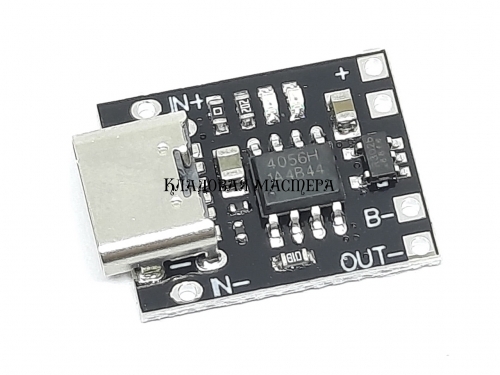

Модуль заряду для Li-Ion акумулятора на TP4056 type-C mini із захистом від глибокого розряду

Модуль контролера TP4056 з роз'ємом type-C призначений для заряду Li-Ion акумуляторів струмом до 1A. Мікросхема TP4056 застосовується в лінійних зарядних пристроях літій-іонних акумуляторів з тепловим захистом від глибокого розряду.

Для заряду підключіть кабель type-C до модуля або подайте напругу 5V на виводи IN+ IN-. Акумулятор підключіть до виводів B + B-. Навантаження, яку буде живити батарея можна підключати до виходів OUT+ OUT- . При зарядці батареї навантаження на" банку " необхідно відключати. Мікросхема має індикацію процесу заряду і відключає акумулятор при досягненні напруги на ньому 4,2V. У момент заряду акумулятора світиться червоний світлодіод, коли батарея буде повністю заряджена засвітиться синій світлодіод, червоний згасне. Процес зарядки акумулятора ідентичний зарядці мобільного телефону. Світлодіоди сповіщають про закінчення зарядки акумулятора. Модуль підійде для зарядки літій-іонних і літій-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7V або таких, як акумуляторів від мобільного телефону або батареї типорозміру 18650 які застосовуються в батареях для ноутбуків. Струм зарядки плати можна зменшувати, замінюючи резистор на другій нозі мікросхеми 4056 в інтервалі від 1.2 до 30 кОм. При 1.2 кОм max струм 1А, при 30 кОм струм зарядки маємо 50mA.

Характеристики модуля для заряду Li-ion акумулятора на базі TP4056:

• Робоча температура: -10° до + 85°
• Модель: TP4056
• Мінімальна Вхідна напруга: 4.5 V
• Максимальна вхідна напруга, В: 5.5
• Вихідна напруга, В: 4.2 (при повній зарядці)
• Номінальний вихідний струм, А: 0-1.0
• Тип заряду-лінійний метод зарядки
• Точність заряду-1.5%
• Повна напруга заряду-4.2 v
• Кількість акумуляторів, що заряджаються 1 шт .
• Вхідний інтерфейс- type-C
