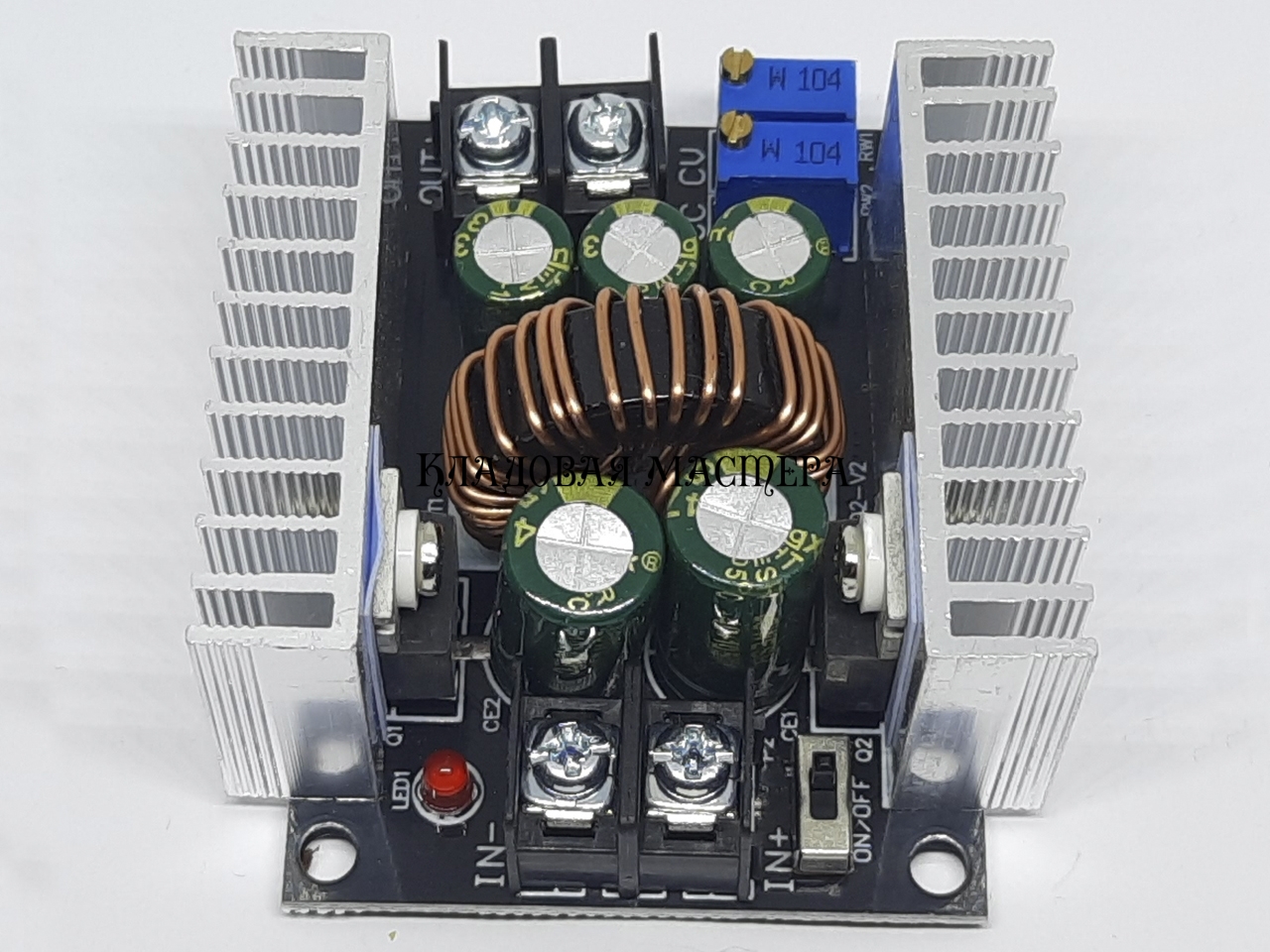

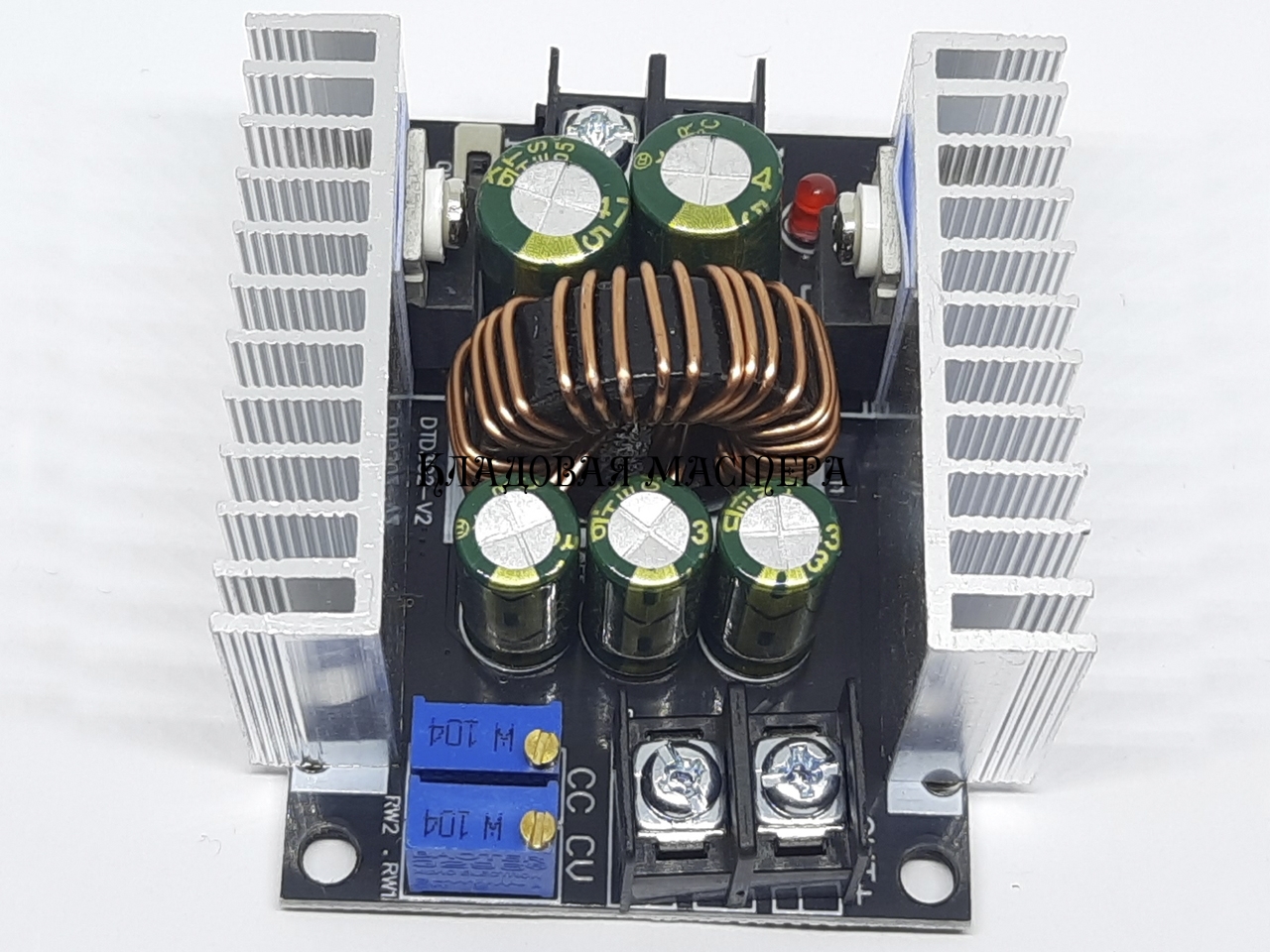

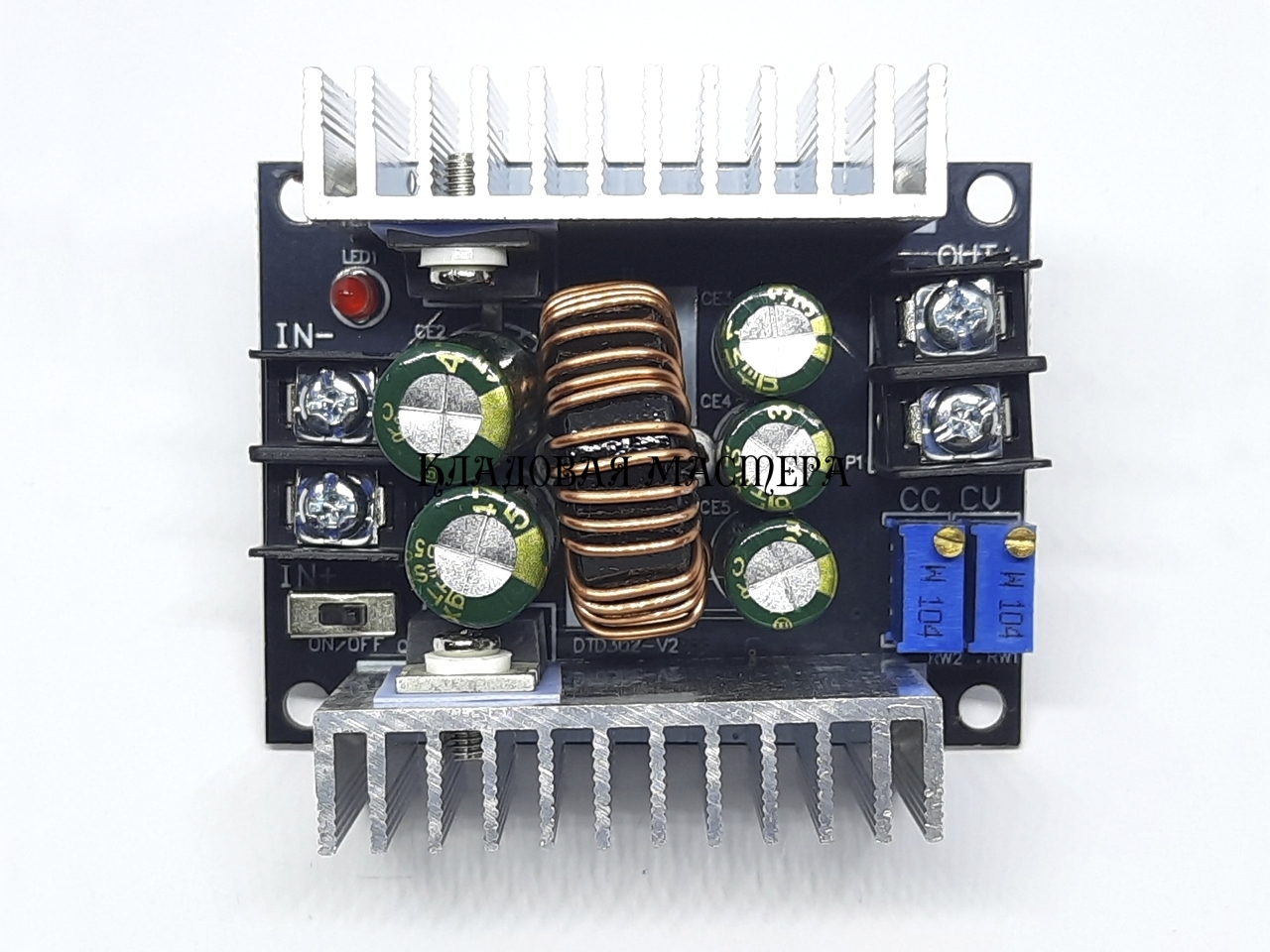

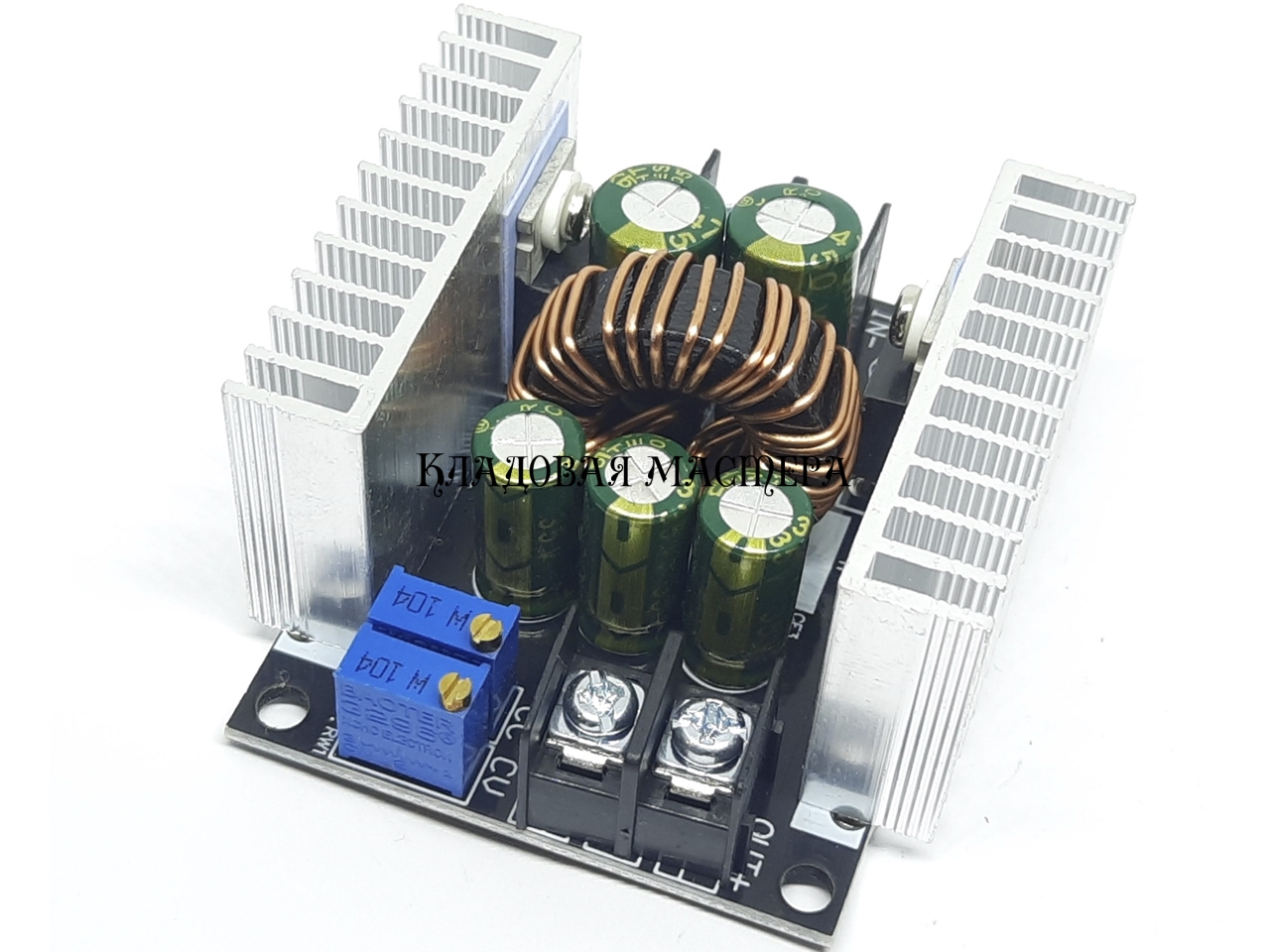

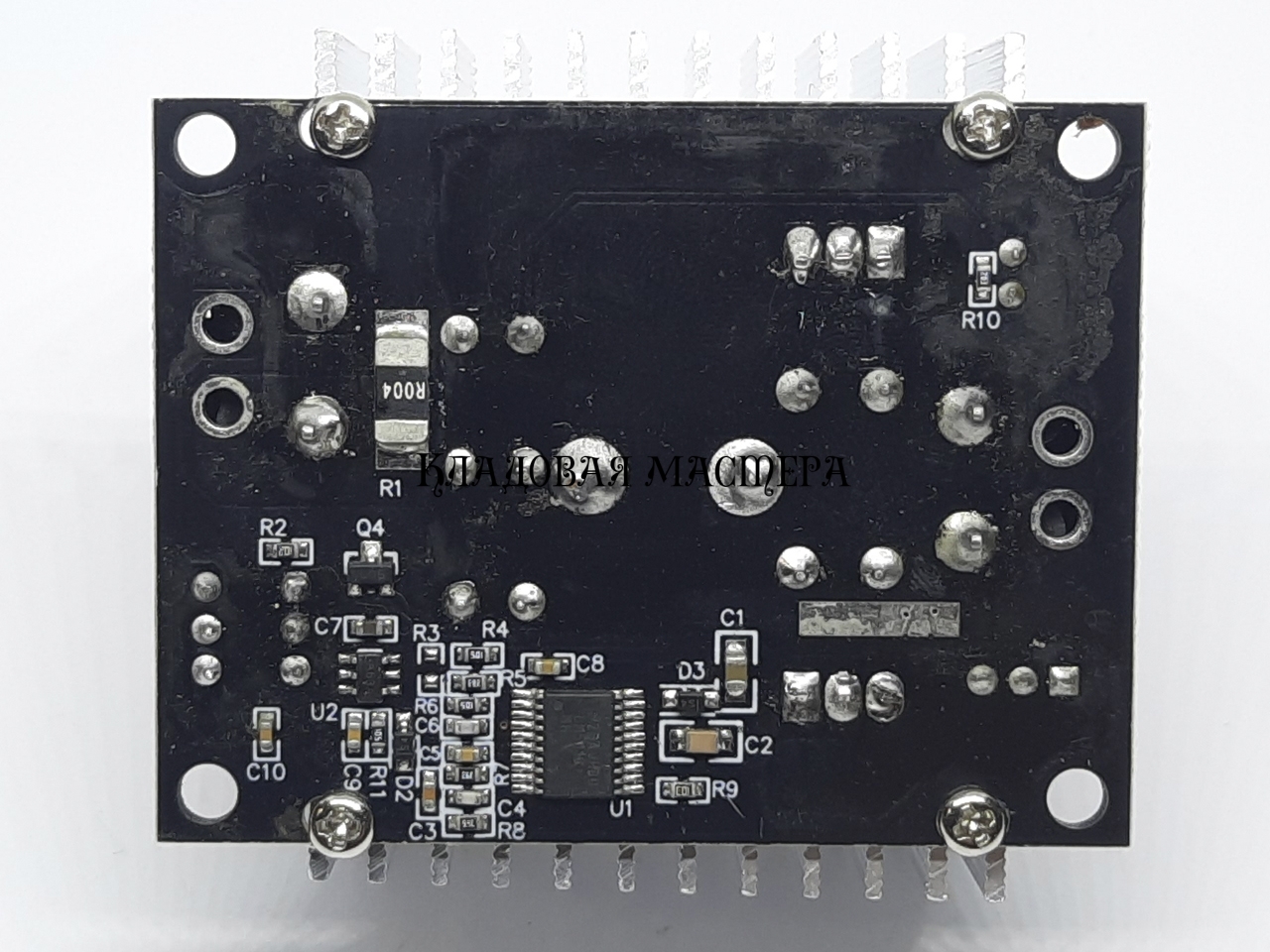

Модуль HW-803A DC-DC 300W 20A понижуючий перетворювач (6-40V на 1.2-36V)
HW-803A – це універсальний модуль для перетворення постійного струму, який дозволяє знижувати напругу з 6 до 40 вольт до будь-якого значення в діапазоні від 1,2 до 36 вольт. Він підходить для створення власних джерел живлення для світлодіодних ламп, зарядних пристроїв для акумуляторів, а також для використання в лабораторних установках, сонячних батареях та різних саморобних проектах. ККД буде 96%.
Особливості:
- Регулювання напруги: Завдяки зручному потенціометру ви можете легко налаштувати необхідну вихідну напругу.
- Висока потужність: Модуль здатний забезпечити струм до 20 ампер і потужність до 300 ватт.
- Просте підключення: Для підключення використовують стандартні клеми.
- Захист від перевантаження: При великих струмах рекомендується використовувати додаткове охолодження.
Важливо пам'ятати: Вихідна напруга ніколи не може бути вищою за вхідну.
Використання:
- Радіоаматори: Для створення власних схем живлення.
- Електроніки: Для розробки різних пристроїв, що потребують стабілізованого живлення.
- DIY-ентузіасти: Для експериментів та саморобних проектів.
Технічні характеристики:
- Мікросхема: LM25116
- Вхідна напруга: 6-40 Вольт
- Вихідна напруга: 1,2-36 Вольт (регульоване)
- Вихідний струм: до 20A (при 20А помітно зростає нагрів)
- Вихідна потужність: 300 Вт
- Ефективність перетворення: 96% (чим вище вихідна напруга, тим вище ефективність)
- Частота перетворення: 150 кГц
- Робочий діапазон температур: -10 ... + 75 °С
- Захист від короткого замикання: є
- Захист від переполюсовки на вході: немає
- Розміри: 60 х 52.5 х 30 мм
Призначення контактів
- IN+, IN-: вхідна напруга живлення
- OUT+, OUT-: вихідна напруга живлення
Підключення
- Підготуйте джерело постійного струму з напругою від 6 до 40 В. Підготуйте навантаження, яке ви плануєте живити від перетворювача. Врахуйте її опір та необхідний струм. Підготуйте вольтметр для вимірювання вихідної напруги
- Підключить джерело живлення, знайдіть на платі перетворювача клеми з маркуванням IN+/IN-. Затисніть оголені дроти від джерела живлення в ці клеми, дотримуючись полярності: плюс плюс, мінус мінус.
- Підключить навантаження, знайдіть на платі клеми з маркуванням OUT+/OUT-. Підключіть до них навантаження, дотримуючись полярності
- CV: регулювання вихідної напруги; CC: регулювання вихідного струму; RU: увімкнути - вихід вимкнений на низькому рівні; призупинити – високий рівень напруги активний.
- Коли вхід та вихід заземлені, CV без навантаження видає постійну напругу, а CC – постійний струм.
Знижувальний DC-DC перетворювач із вихідним струмом до 20А. Передбачено плавне регулювання вихідної напруги (CV) та обмеження максимального струму (CC) за допомогою потенціометрів встановлених на платі модуля. Вихідна напруга завжди менше вхідної не менше ніж на 3 В.
