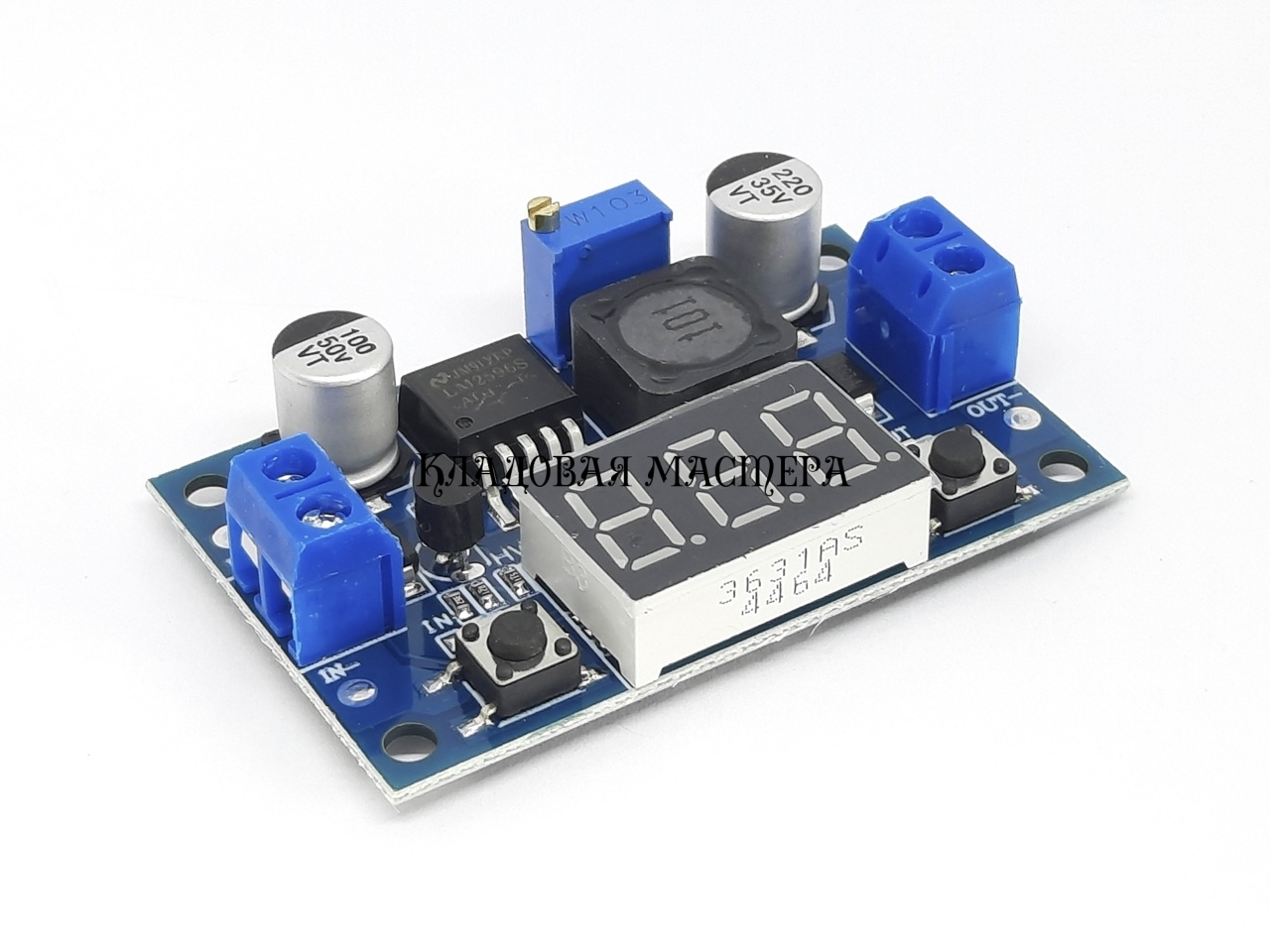

DC-DC понижуючий конвертер LM2596S-LED дисплей c 3.2-40В до 1.5-35В

Якщо вам необхідно знизити напругу від наявного у вас джерела живлення, наприклад акумуляторної батареї, блоку живлення, то вам допоможе з такою проблемою модуль на базі мікросхеми LM2596. Ви можете перетворити напругу від 3.2 до 40 вольт в напругу від 1.5 до 35 вольт. ККД буде від 80 до 92% в залежності від вихідної напруги, чим вище тим вище ефективність. Вихідний струм в межах 1 ампера практично не нагріває модуль. При двох амперах спостерігається значний нагрів, в межах норми, однак для тривалої експлуатації ми рекомендуємо пасивне охолодження. Максимальний вихідний струм в 3 ампера можливий тільки при активному охолодженні (радіатор+куллер), на жаль багато хто не згадує про дану особливість. Модуль може бути використаний як джерело живлення, Зарядний пристрій для акумуляторів, перетворювач напруги для мобільних пристроїв в автомобілі.

Технічні характеристики модуля LM2596S

• Мікросхема: LM2596
• Вхідна напруга: 3.2-40 Вольт
• Вихідна напруга: 1,5-35 Вольт регульоване
• Вихідний струм без радіатора: до 2A (при 2А помітно зростає нагрів)
• Вихідна потужність без радіатора: до 10 Вт
• Вихідний струм з радіатором і вентилятором: до 3A
• Ефективність перетворення: 80-92% (чим вище вихідна напруга, тим вище ефективність)
• Частота перетворення: 150 кГц
• Вплив зміни вхідної напруги на рівень виходу: ± 0.5%
• Підтримка встановленої напруги з точністю: ± 2.5%
• Споживання без навантаження: 6mA
• Випрямляч: не синхронне випрямлення
• Мінімально-можлива різниця між вхідною і вихідною напругою 1.5 Вольта
• Робочий діапазон температур: -40 ... + 65 °С
• Максимальна функціональна температура: до +125C
• Швидкість динамічної відповіді: 5% 200 мкС
• Захист від короткого замикання: обмеження струму
• Захист від переполюсовки на вході: немає
• Розміри: 44 х 22 х 15 мм
