Модуль реле часу XY-J02

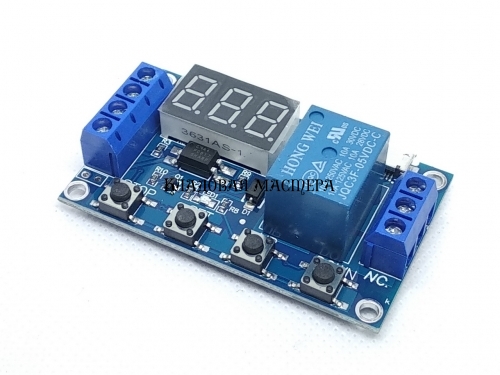

Модуль реле часу XY-J02 фото 1
  • Модуль реле часу XY-J02 фото 1
  • Модуль реле часу XY-J02 фото 2
  • Модуль реле часу XY-J02 фото 3
Немає в наявності
Код товару: 00000598

Програмований таймер XY-J02 модульного типу

Модуль реле часу з трьох-розрядним індикатором. Може працювати як циклічний таймер так і як звичайний таймер. Робоча напруга живлення в інтервалі від 6 до 30 Вольт. Вхідна напруга управління від 3 до 24 Вольт. Кількість каналів управління: один. Можливість управління навантаженням 30V / 5A DC і 220V / 5A AC. Можливість запуску таймера зовнішнім сигналом через порт Trigger. Програмований інтервал часу від 0,1 сек до 999 хвилин.

Технічні характеристики таймера XY-J02:

  • Широкий діапазон живлення 6-30V, можливість підключення через MicroUSB 5V
  • Інтервали програмування: десяті частки секунди 0.1 - 99.9 секунди, секундах (1-999), у хвилинах (1-999).
  • Споживаний струм: 20 мА, в замкнутому стані: 50 мА
  • Можливість управління навантаженням 30V 5A DC і 220V 5A AC
  • Цикл роботи більше 10000 спрацьовувань
  • Робоча температура: від -40°C до 85°C
  • Тонка настройка часу роботи реле і часу простою
  • Можливість циклічного повторення включення і виключення реле
  • Можливість запуску таймера зовнішнім сигналом через порт Trigger
  • Розміри: 63 x 3.8 x 1.5 мм

Інструкція з програмування цифрового таймера:

Таймер має кілька режимів однак може працювати тільки в одному з обраних режимів. Для вибору режиму, необхідно натиснути кнопку на одну секунду і відпустити. Після чого використовуючи кнопки (верх) і (вниз). Ними ми вибираємо необхідний режим і підтверджуємо вибір коротким натисканням кнопки .

Список режимів роботи і їх призначення:

P1.1 - В даному режимі реле за умовчанням розімкнуте, при подачі логічної одиниці (від 3V до 24V) на порт Trigger реле відразу ж замикається і починається відлік часу, встановлений в пункті OP, після закінчення відліку - реле вимикається.
P1.2-в даному режимі також реле за замовчуванням вимкнено, при подачі сигналу на порт Trigger реле замикається і починається відлік вказаний в параметрі OP, після закінчення відліку, реле відключається як і в режимі P1.1, але до того як час закінчується ми можемо почати відлік часу спочатку, знову подавши сигнал на порт Trigger.
P1.3-в цьому режимі реле за замовчуванням вимкнено, після подачі живлення на Trigger включається реле і починається відлік часу вказаний в параметрі OP. Після відліку часу реле вимкнеться і в попередньому режимі, але ми так само можемо перервати таймер і розімкнути реле завчасно якщо повторно подамо сигнал на порт Trigger.
P-2-даний режим спрацьовує при подачі логічного сигналу на Trigger, відпрацьовує один раз і чекає наступної подачі логічної одиниці. При подачі логічної одиниці реле часу спочатку очікує час виставлене для розімкнутого стану CL, і після закінчення цього часу замикає реле і очікує час виставлене для замкнутого стану OP. Після чого знову розмикає реле і чекає наступної подачі сигналу на Trigger, настройка кількості повторень тут недоступна.
P3.1-даний режим схожий на P-2 за винятком декількох речей, при подачі логічної одиниці на порт Trigger реле переходить відразу в замкнутий стан а не розімкнуте, так само в цьому режимі можна вказати кількість повторень LOP. Якщо після спрацьовування реле по сигналу на Trigger реле почне роботу і не завершивши всі цикли ми подамо повторно сигнал на порт Trigger, то цей сигнал зупинить роботу режиму реле відключиться і відлік циклів завершиться.
P3.2-даний режим спрацьовує відразу після подачі живлення на реле, при цьому реле відразу переходить в замкнутий режим, відраховує час вказане для замкнутого режиму OP, після цього реле розмикається і починається відлік часу зазначеного для розімкнутого режиму CL, все це повторюється вказане в параметрі LOP кількість разів, якщо вказана нескінченність ( - - - ), то реле буде повторювати ці дії нескінченно.
P4 - в цьому режимі реле за замовчуванням відключено, при подачі сигналу на Trigger відразу ж замикається реле. Реле буде замкнуто до тих пір, поки на Trigger буде подаватися сигнал, як тільки подача сигналу на Trigger припиняється, реле відключається не відразу, спрацьовує таймер виставлений в OP, як тільки відлік закінчується-реле відключається.
Відразу після підключення живлення до реле на дисплеї відображається поточний режим роботи.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Після того, як ми вибрали кнопкою потрібний режим, вас автоматично перемкне на налаштування часу спрацьовування реле.
У цих налаштуваннях ми можемо змінити три функції:
OP - час знаходження реле в замкнутому стані
CL - час знаходження реле в розімкнутому стані
LOP-кількість повторень (циклів) включення/вимикання реле.
Щоб задати значення кожного з функцій потрібно вибрати одну з них натисканням кнопки <SET> після чого вона висвітиться, блимне 3 рази, і потім вже можна задавати її значення. Якщо вам потрібна інша функція то просто ще раз натисніть на кнопку<SET> , іншими словами кнопка<SET> зараз гортає три цих функції. Після того як ми вибрали потрібну функцію у нас з'являється три цифри, за допомогою яких ми можемо налаштувати нашу функцію за інструкцією нижче:

Функція OP (замкнутий стан):
Потрібна для того щоб задати час протягом якого наше реле буде замкнуто.
Зараз у нас на дисплеї відображається три цифри, це час роботи нашого реле, якщо ми будемо натискати кнопки UP і DOWN, то можемо його міняти в більшу або меншу сторону.
Як ви могли помітити то крім цифр у нас ще відображається точка розрядності.
Якщо ця точка знаходиться тільки після третьої цифри, то ми встановлюємо час в секундах.
Якщо точка стоїть після другої цифри, то ми встановлюємо час в 0.1 секундах (десяті частки мілісекунд).
Якщо ж унас стоїть 3 точки, то ми встановлюємо час у хвилинах.
XXX. - час встановлюється в секундах (1-999).
XX.X-час встановлюється в 0.1 секундах (десяті частки секунди-0.1-99.9 секунди)
X. X. X. - час встановлюється в хвилинах (1-999).
Для того щоб міняти положення точок, необхідно короткочасно натискати на кнопку STOP. Після завдання необхідного часу переходимо в настройку наступної функції коротким натисканням кнопки SET, або зберігаємо настройку режиму довгим натисканням кнопки SET.

Функція CL (розімкнутий стан):
Налаштовується точно так само як і функція OP. Тільки тут ми встановлюємо час протягом якого наше реле буде в розімкнутому стані.
Точно так само на дисплеї у нас відображається 3 цифри, які в залежності від розташування точки може означати секунди, 0.1 секунди і хвилини. Точно так же кнопкою STOP ми міняємо розташування точки.

Функція LOP (кількість повторень):
Ну і нарешті остання функція відповідає за кількість повторень циклів розімкнутого і замкнутого стану реле. Тут ми можемо тільки вказати число повторень від 1 до 999 за допомогою кнопок UP і DOWN, якщо хочемо щоб цикли повторювалися нескінченно, то необхідно встановити значення менше 1, тоді на дисплеї відобразиться --- (три тире).
Після того як ви налаштували час розімкнутого і замкнутого стану реле а так само кількість повторень, можна зберегти налаштування тривалим натисканням (2-3 сек) кнопки SET, після відпускання кнопки SET на дисплеї 3 рази блимне обраний вами режим.
Залишилося тільки запустити роботу реле натисканням кнопки STOP, при цьому на екрані відобразиться напис ON, ще одне натискання кнопки STOP вимкне роботу реле, при цьому на дисплеї відобразиться напис OFF.

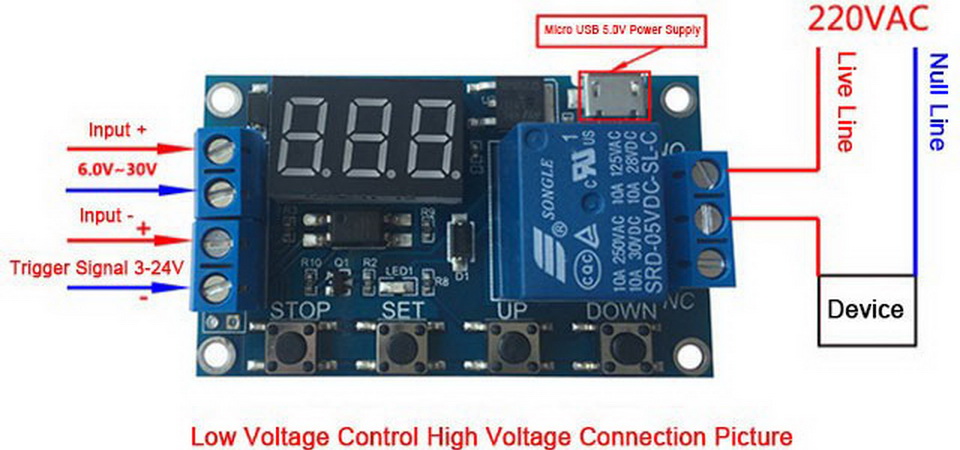

XY-J02

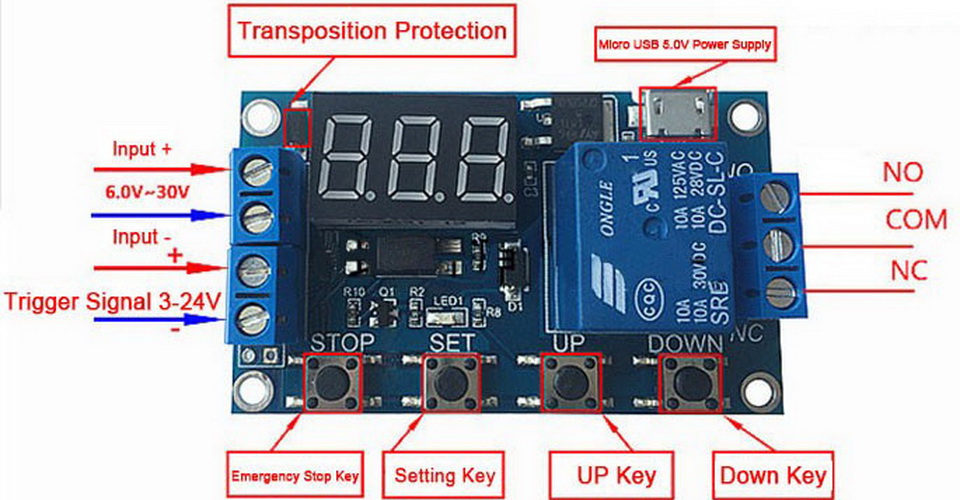

XY-J02

XY-J02

  • Виробник Китай
