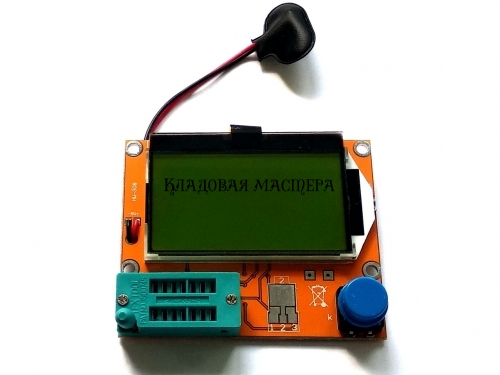

Універсальний тестер транзисторів, діодів, тиристорів, вимірювач RLC, вимірювач ESR

Тестер автоматично виявляє NPN і PNP транзистори, N-канальні і P-канальні МОП-транзистори, діоди(в тому числі подвійні діоди), тиристори, транзистори, резистори і конденсатори, визначає номери і типи виводів. Час проходження тесту 1-2 секунди (за винятком конденсаторів великої ємності). Тестер має всього одну кнопку управління. Відключення автоматичне.
Вимірювання тестером радіокомпонентів LCR_T4:

опору
індуктивність
омічний опір індуктивності
ємності конденсатора
внутрішнього опору конденсатора ESR
автоматичне визначення типу і розпиновки транзисторів і діодів(виводиться на екран)
вимірювання коефіцієнта передачі струму бази біполярного транзисторів
визначення напруги насичення біполярного транзистора
вимірювання ємності затвора польового транзистора
визначення напруги відкриття польового транзистора
вимірювання падіння напруги на діоді
вимірювання паразитної ємності діода

Характеристики тестера LCR_T4:

модель: LCR_T4;
мікроконтролер: AtMEGA328P AU;
LCD екран 128 * 64 точок
живлення: батарея 6F22 "Крона" (в комплект доставки не входить);
робочий струм: 25 мА;
дисплей: з роздільною здатністю 128 на 64 точок, діагоналлю 2,6 дюйма, зеленим підсвічуванням;
може тестувати: Елементи живлення, резистори, конденсатори, котушки індуктивності, діоди,
подвійні діоди, транзистори, симістори, тиристори;
вимірювання опору: до 50М з роздільною здатністю до 0,1;
вимірювання ємності: 30пф-100млф дозвіл до 1пф (починаючи з якоїсь ємності показує ESR і втрати напруги);
вимірювання індуктивності: 0,01 мГн - 20 Гн;
визначає параметри діодів: падіння напруги, ємність переходу, розпиновку;
визначає: розпиновку тиристорів;
визначає параметри транзисторів: тип (NPN, PNP, N-P channel MOSFET JFET), распиновку і
відображає наявність захисного діода;
розміри: 78 х 65 х 15 мм;
Вага: 44

Вимірювання параметрів:
За допомогою багатофункціонального тестера LCR-T4 можна дізнатися параметри таких компонентів як конденсатора, резистора, напівпровідникових елементів (транзистор, діод) і котушки індуктивності. Прилад може визначити такі параметри електронних компонентів:

Опір елемента
Індуктивність
Ємність конденсатора
Тип і розпиновку транзистора / діода
Коефіцієнт передачі струму бази біполярного транзистора
Напруга насичення біполярного транзистора
Ємність затвора польового транзистора
Напруга відкриття польового транзистора
Падіння напруги на діоді
Паразитну ємність діода,

Для того щоб виміряти параметр компонента, спочатку необхідно підключити джерело живлення у вигляді крони. Потім слід прибрати фіксацію з колодки, потягнувши важіль вгору, і помістити необхідний елемент в колодку. Після чого потрібно закрити фіксатор, потягнувши важіль вниз, і короткочасно натиснути на кнопку управління. Після цього багатофункціональний тестер LCR-T4 автоматично визначить характеристики елемента, який встановлений в планку. Зверніть увагу, при вимірюванні ємності конденсатора, його необхідно спочатку розрядити.
Калібрування приладу:
Калібрування тестера повинно проводитися періодично, як і для будь-яких інших вимірювальних приладів. Для того щоб відкалібрувати вимірювач, необхідно встановити перемичку в контакти 1, 2, 3 і натиснути кнопку управління. Після цього тестер почне само калібрування. Коли на дисплеї з'явиться напис необхідно прибрати перемичку потрібно встановити металоплівковий конденсатор в 1 і 3 контакти і почекати пару секунд. Відображення параметрів встановленого конденсатора сигналізує про завершення калібрування.
Прилад відображає розпиновку компонентів, графічний малюнок:
