Лічильник імпульсів SG-MDC-7 з магнітним датчиком

Лічильник SG-MDC-7 з магнітним датчиком - це  програмований лічильник з двома релейними виходами, дисплеєм та звуковою індикацією.

В комплекті індукційний магнітний датчик призначений для автоматизації підрахунку механічних операцій.

 Лічильник  враховує кількість проходжень магніта поруч з індукційно-магнітним датчиком, і використовується на:

• намотувальних верстатах для підрахунку витків;
• на виробничих лініях для підрахунку операцій;
• на сільхоз техніці для підрахунку тюків сіна на прес підбирач, ковшів на екскаваторів и т.д;

Лічильник має великий монохромний LCD дисплей з підсвічуванням, металевий корпус, та зручні тактильні кнопки, які зручно натискати навіть у робочих рукавичках.

На нижній стороні лічильника є інтерфейсні роз'єми з гвинтовими клемниками серії - KF2EDG 5.08мм та гніздо живлення DC.

• Роз'єм на 7 контактів призначений для підключення датчиків, а також подачі зовнішнього скидання.
• Гніздо DC 5,5 х2.5 призначене для підключення живлення.
• Роз'єм на 5 контактів це 2 релейні виходи, і призначений для підключення підключення зовнішнього обладнання, з яким взаємодіятиме лічильник.

У режимі рахунку на дисплеї SG-MDC-7 відображається така інформація:

• Великі символи відображають поточне значення вимірювання (6 символів)
• "Поріг" T1 - задане значення при досягненні якого спрацьовує реле R1 і подається короткий звуковий сигнал. (Якщо задані 000000 – релейний вихід не активний)
• "Поріг" T2 - задане значення при досягненні якого спрацьовує реле R2 і включається звукова сирена. (Якщо задані 000000 – релейний вихід не активний)
• Одиниці виміру. При перемиканні одиниць виміру в режимі роботи лічильник автоматично перераховує значення під поточні одиниці виміру.

Управління лічильником здійснюється за допомогою 6 кнопок:

• MENU /ECS – у режимі рахунку, кнопка призначена для покадання меню налаштувань. У режимі налаштування, вихід без збереження змін.
• ENTER /RESET – у режимі рахунку кнопка скидає лічильник на 0. У режимі налаштування кнопка призначена для введення (Збереження змін).
• стрілка ← - стрілка вліво для переміщення вліво (для деяких налаштувань зменшити значення)
• Стрілка → - стрілка вправо для переміщення вправо (для деяких налаштувань збільшити значення)
• Стрілка ↑ - стрілка вгору для переміщення по меню вгору, активація порога Т1 в режимі рахунку, а також збільшення значення символу при введенні значення порогів Т1 і Т2.
• Стрілка ↓ - стрілка вниз для переміщення по меню низ, активація порога Т2 в режимі рахунку, а також зменшення значення символу при введенні значення порогів Т1 і Т2.

Для попадання в меню налаштувань Лічильник SG-MDC-7 має доступ до меню по пінкоду. Стандартний пінкод 0000 (Може бути змінений користувачем). Пінкод необхідний для запобігання несанкціонованій або довільній зміні налаштувань лічильника.

Може працювати з енкодерами та NPN, PNP  імпульсними датчиками. Для живлення датчиків на лічильнику є 2 виходи живлення на 12Вольт.

Лічильник  має два режими швидкий та повільний, коли працює з імпульсними датчиками. У швидкому режимі обробляє до 15000 імпульсів на секунду, а в повільному – до 2500, але в цьому режимі є захист від перешкод та «брязкіт контактів» датчика

На екрані поріг вимірювання T1 та t2. Внизу зліва підключення датчиків, праворуч два релейні виходи. T1 – це виходи R1, відповідно T2 – R2.

• Значення T1 управляються натисканням кнопки стрілки вгору,
• Значення T2 – керується натисканням кнопки стрілка вниз.

Збереження значень кнопки Enter.

При досягненні значення T1 лічильник є коротким звуковим сигналом і спрацьовує реле R1 3 контакту.

При досягненні T2 включає сирену і замикає реле R2.

Технічні характеристики SG-MDC-7:

• Тип: Програмований лічильник з лазерним датиком
• Дисплей: цифровий LCD дисплей із підсвічуванням 50*78мм.
• Напружига живлення: 12 В
• Струм: 0.3 А
• Корпус: металевий
• Габаритні розміри корпусу ДхШхВ: 116х125х50мм.

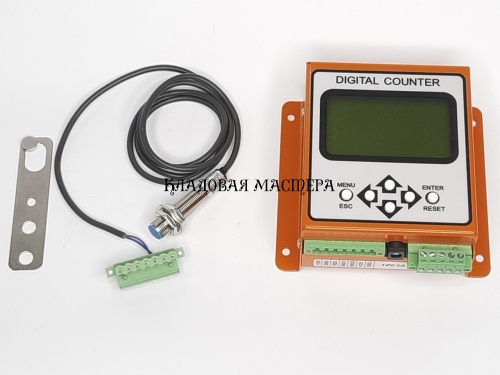

Комплект поставки електронного лічильника SG-MDC-7:

• Блок електронного лічильника SG-MDC-7 у зборі.
• Індукційно-магнітний датчик в металевому корпусі - 1 шт;
• Кронштейн для установки датчика- 1шт;
• Магніт неодимовий - 1 шт;
• Відповідні роз’єми з гвинтовими клемниками для підключення датчика і релейних виходів.
• Блок живлення 12В 1А
• Інструкція
