Счетчик импульсов SG-MDC-7 с магнитным датчиком

Счетчик SG-MDC-7 с магнитным датчиком – это программируемый счетчик с двумя релейными выходами, дисплеем и звуковой индикацией.

В комплекте индукционный магнитный датчик предназначен для автоматизации подсчета механических операций. Счетчик считает прохождение магнита рядом с индукционно-магнитным датчиком, и используется на:

намоточных станках для подсчета витков;
на производственных линиях для подсчета операций;
на сельхоз технике для подсчета тюков сена на пресс подборщик, ковшей на экскаваторе и т.д;

Счетчик имеет большой монохромный LCD дисплей с подсветкой, металлический корпус и удобные тактильные кнопки, которые удобно нажимать даже в рабочих перчатках.

На нижней стороне счетчика есть интерфейсные разъемы с винтовыми клеммами серии KF2EDG 5.08мм и гнездо питания DC.

Разъем на 7 контактов предназначен для подключения датчиков, а также подачи внешнего сброса.
Гнездо DC 5,5х2.5 предназначено для подключения питания.
Разъем на 5 контактов это 2 релейных выхода, и предназначен для подключения подключения внешнего оборудования, с которым будет взаимодействовать счетчик.

В режиме счета на дисплее SG-MDC-7 отображается следующая информация:

Большие символы отображают текущее значение измерения (6 символов)
"Порог" T1 – заданное значение при достижении которого срабатывает реле R1 и подается короткий звуковой сигнал. (Если заданы 000000 – релейный выход не активен)
"Порог" T2 – заданное значение при достижении которого срабатывает реле R2 и включается звуковая сирена. (Если заданы 000000 – релейный выход не активен)
Единицы измерения. При переключении единиц измерения в режиме работы счетчик автоматически перечисляет значения под текущие единицы измерения.

Управление счетчиком осуществляется с помощью 6 кнопок:

MENU /ECS – в режиме счета, кнопка предназначена для отображения меню настроек. В режиме настройки, выход без сохранения изменений.
ENTER /RESET – в режиме счета кнопка сбрасывает счетчик на 0. В режиме настройки кнопка предназначена для ввода (Сохранение изменений).
стрелка ← - стрелка влево для перемещения влево (для некоторых настроек уменьшить значение)
Стрелка → - стрелка вправо для перемещения вправо (для некоторых настроек увеличить значение)
Стрелка ↑ – стрелка вверх для перемещения по меню вверх, активация порога Т1 в режиме счета, а также увеличение значения символа при вводе значения порогов Т1 и Т2.
Стрелка ↓ – стрелка вниз для перемещения по меню низ, активация порога Т2 в режиме счета, а также уменьшение значения символа при вводе значения порогов Т1 и Т2.

Для попадания в меню настроек Счетчик SG-MDC-7 имеет доступ к меню по пинкоду. Стандартный пинкод 0000 (может быть изменен пользователем). Пинкод необходим для предотвращения несанкционированного или произвольного изменения настроек счетчика.

Может работать с энкодерами и NPN, PNP импульсными датчиками. Для питания датчиков на счетчике имеется 2 выхода питания на 12Вольт.

Счетчик имеет два режима быстро и медленно, когда работает с импульсными датчиками. В быстром режиме обрабатывает до 15000 импульсов в секунду, а в медленном – до 2500, но в этом режиме есть защита от помех и «звон контактов» датчика

На экране порог измерений T1 и t2. Внизу слева подключение датчиков, справа два релейных выхода. T1 – это выходы R1, соответственно T2 – R2.

Значения T1 управляются нажатием кнопки стрелки вверх,
Значение T2 – управляется нажатием стрелки вниз.

Сохранение значений кнопки Enter.

При достижении значения T1 счетчик является коротким звуковым сигналом и срабатывает реле R1 контакта 3 .

При достижении T2 включает сирену и замыкающее реле R2.

Технические характеристики SG-MDC-7:

Тип: Программируемый счетчик с лазерным датчиком
Дисплей: цифровой дисплей LCD с подсветкой 50*78мм.
Напряжение питания: 12 В
Ток: 0.3 А
Корпус: металлический
Габаритные размеры корпуса ДхШхВ: 116х125х50мм.

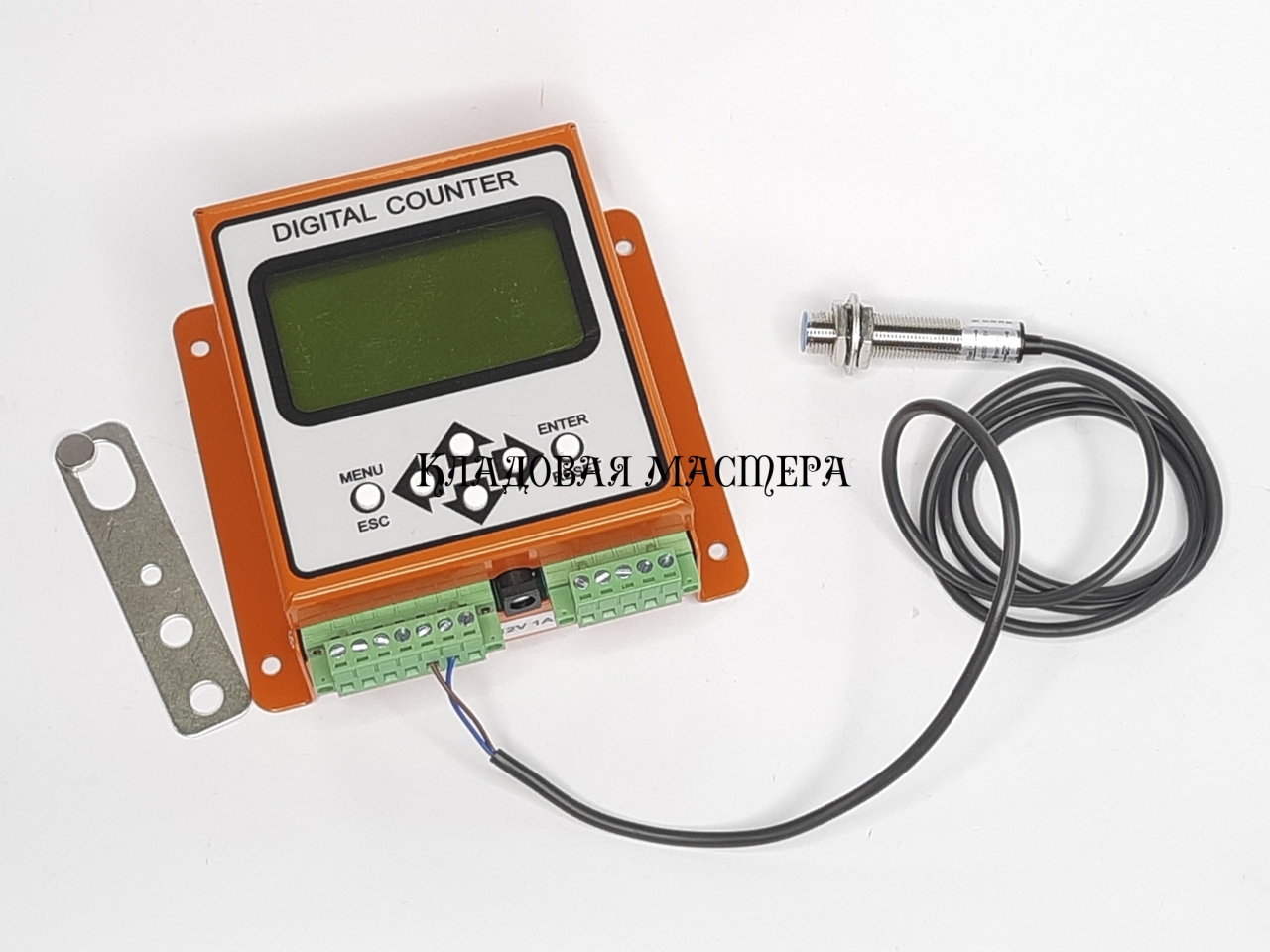

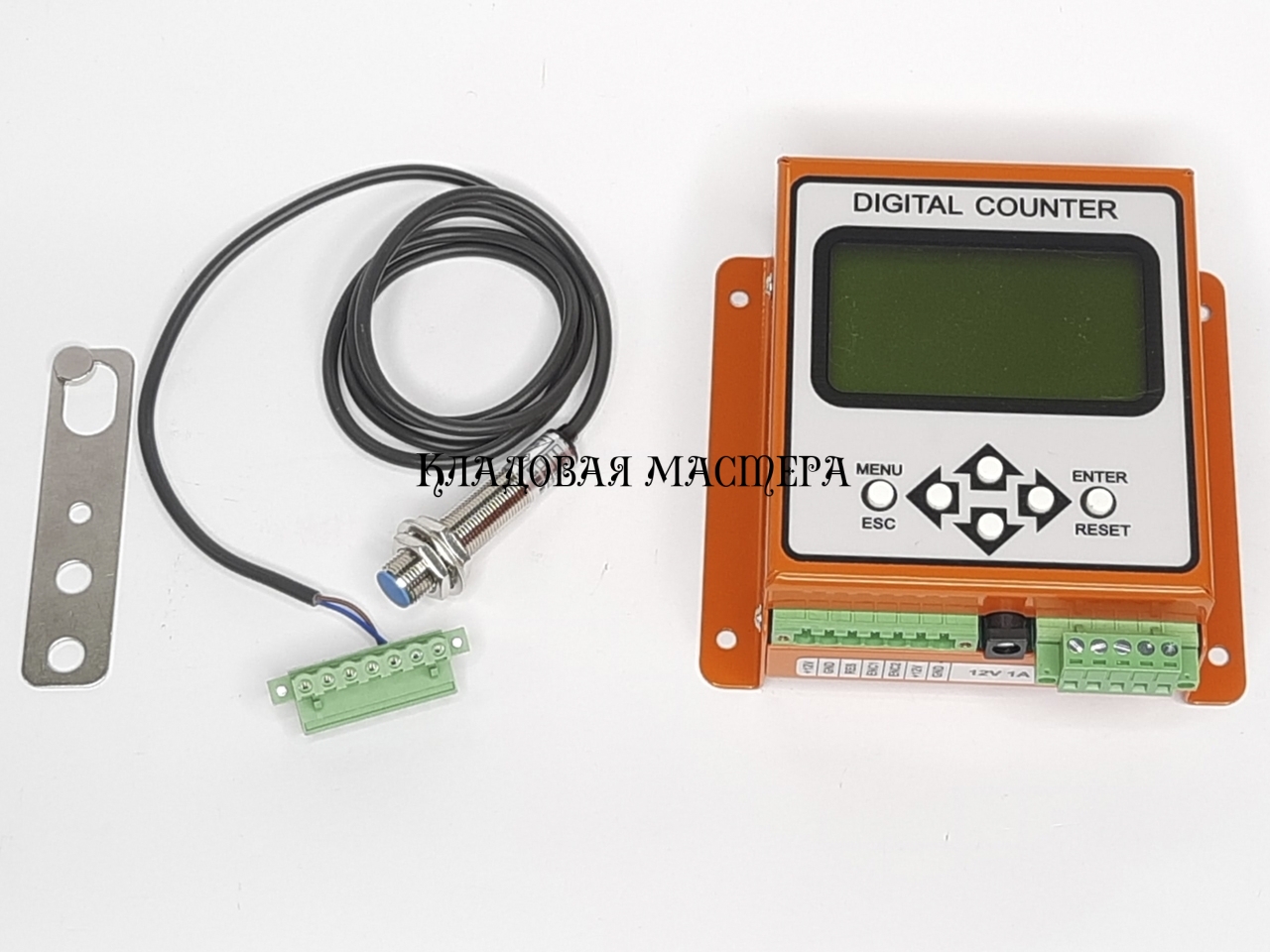

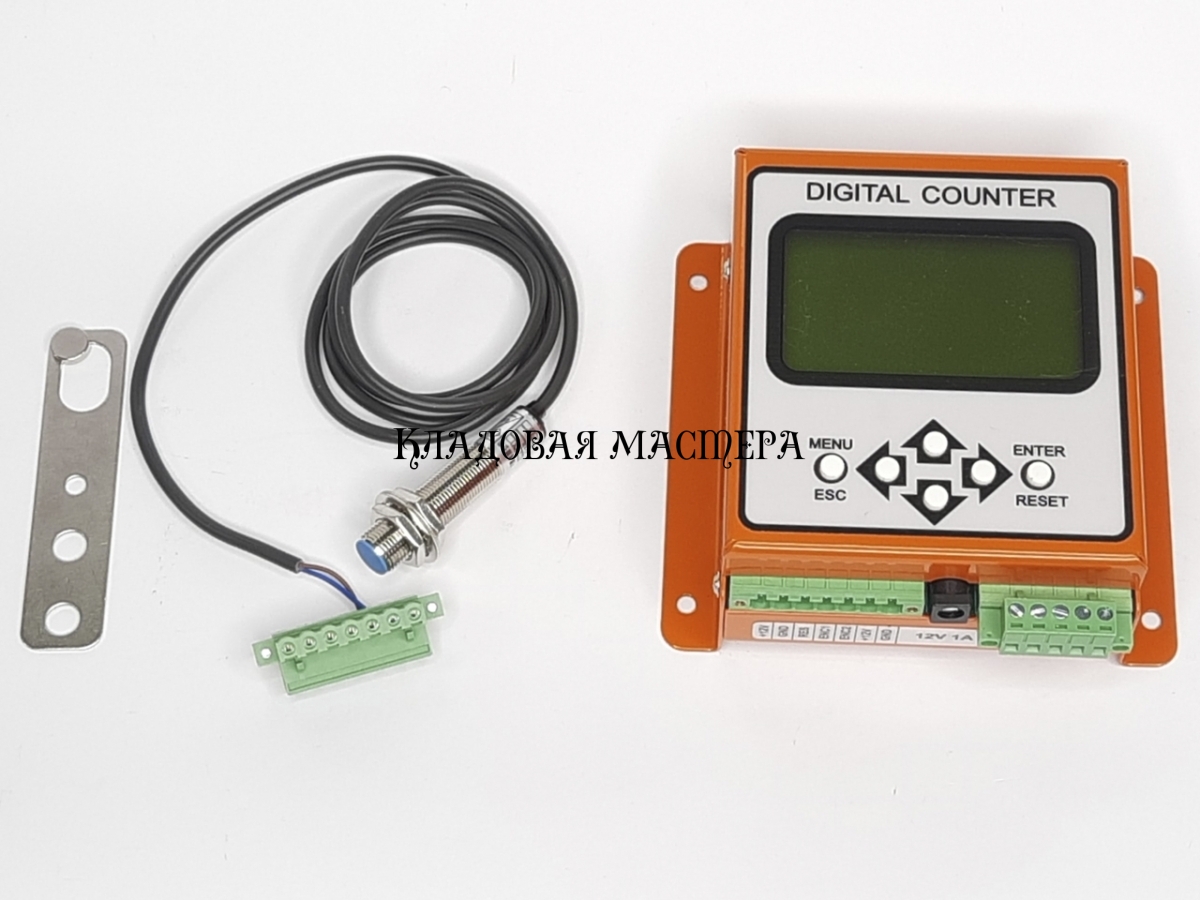

Комплект поставки электронного счетчика SG-MDC-7:

Блок электронного счётчика SG-MDC-7 в сборе.
Индукционно-магнитный датчик в металлическом корпусе - 1 шт;
Кронштейн для установки датчика- 1шт;
Магнит неодимовый - 1 шт;
Подходящие разъемы с винтовыми клеммами для подключения датчика и релейных выходов.
Блок питания 12В 1А
Инструкция
