Тумблер MTS-202W, з герметичним захистом IP-68., 6pin на 2 положення

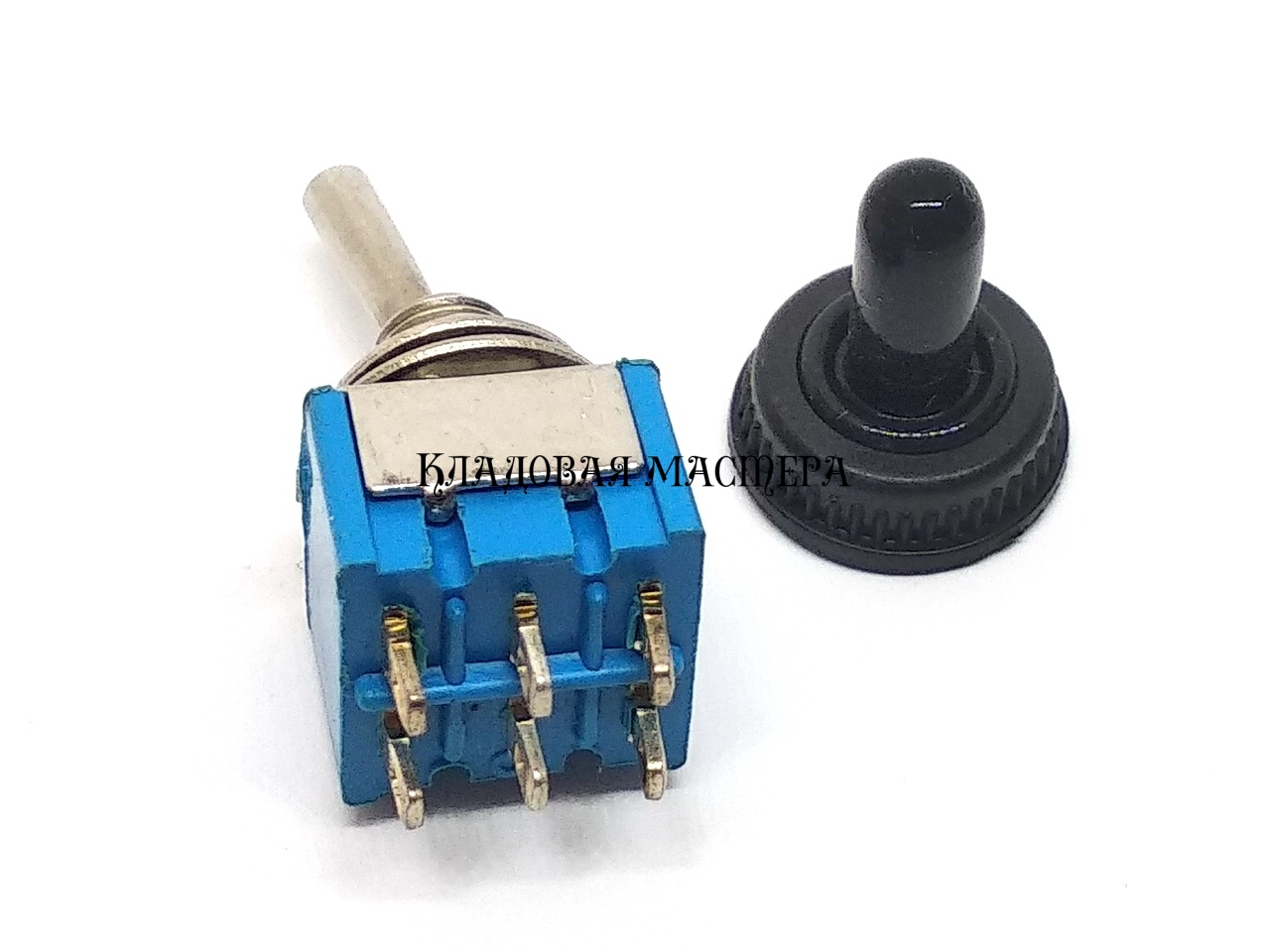

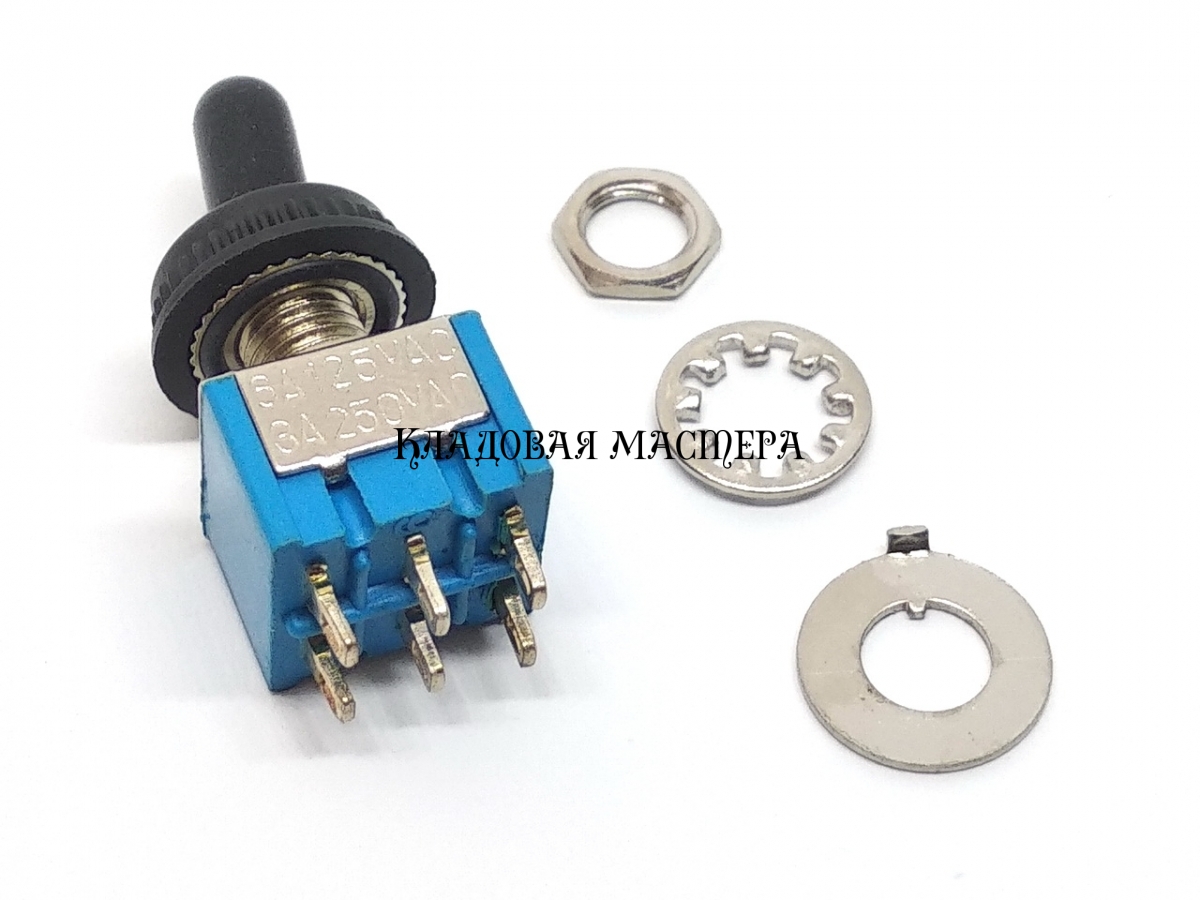

Тумблер MTS-202W являє собою підводний вимикач (за умови установки в герметичний корпус), що складається з тумблера MTS-202 ON-ON на 2 положення і спеціального підводного ковпачка. Підводний ковпачок виконаний з м'якої гуми, з металевою гайкою М6 і кільцем ущільнювача. Тумблер встановлюється всередину герметичного електронного блоку і фіксується зовні герметичним ковпачком. Ущільнювальне кільце ковпачка щільно прилягає до корпусу і забезпечує герметичність IP-68. Тумблер комутує ланцюги живлення і управління до 250V/3A і потужністю до 750 Вт.. Контактна група тумблера виконує функції включення, відключення або перемикання сигналів, або полюсів живлення. Тип механізму перемикання тумблера МТС202W-важільно-пружинний привід, з фіксацією важеля. Висновки з отворами, під пайку.

Основні характеристики тумблера MTS-202W

Функціональне призначення-перемикач герметичний
Алгоритм роботи-on-on
Кількість висновків-6
Кількість контактних груп-2
Електрична схема комутації-підлога. 1 (1-2; 4-5); пол. 2 (2-3; 4-6)
Типоконструкцiя – двополюсний
Наявність фіксації-є
Монтаж висновків - під пайку
Метод монтажу-кріплення на панель
Ступінь захисту-IP68
Робоча напруга, В - до 250
Робочий струм, А-до 3
Діелектрична міцність > 1000VAC, 1 хвилина
Електричне життя > 10 000 циклів
Матеріал корпусу-пластмаса
Матеріал ручки-штовхача-метал з гумовим ковпачком
Установчі розміри-кріпильний отвір d = 6 mm
Маса виробу, гр – 12

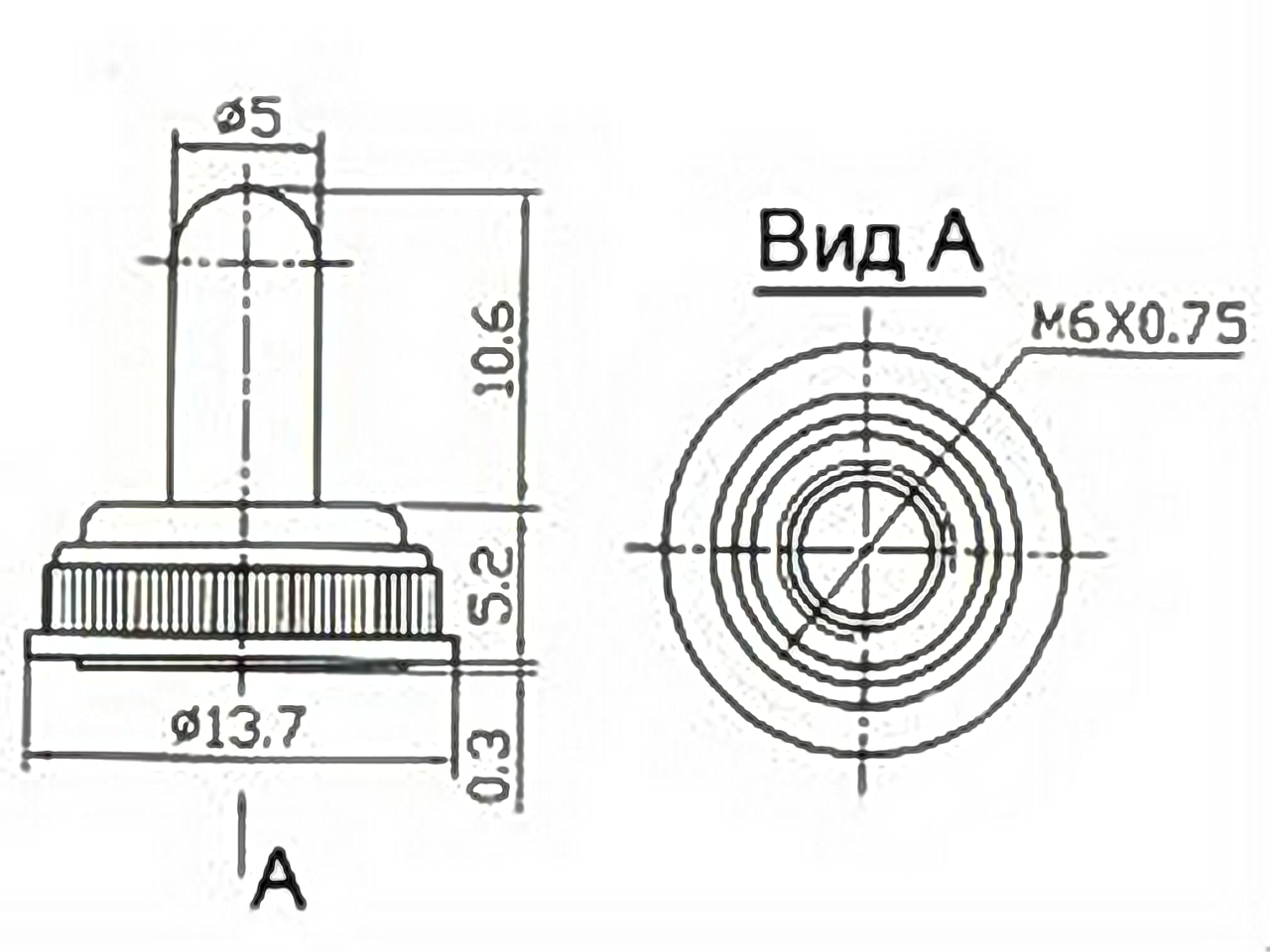

Креслення тумблера MTS-202 і ковпачка
