Тумблер MTS-202W, с герметичной защитой IP-68., 6pin на 2 положения

Тумблер  MTS-202W представляет собой подводный выключатель (при условии установки в герметичный корпус), состоящий из тумблера MTS-202 ON-ON на 2 положения и специального подводного колпачка. Подводный колпачок выполнен из мягкой резины, с металлической гайкой М6 и уплотнительным кольцом. Тумблер устанавливается во внутрь герметичного электронного блока и фиксируется снаружи герметичным колпачком. Уплотнительное кольцо колпачка плотно прилегает к корпусу и обеспечивает герметичность IP-68. Тумблер коммутирует цепи питания и управления до 250V/3A и мощностью до 750 Вт.. Контактная группа тумблера выполняет функции включения, отключения или переключения сигналов, или полюсов питания. Тип механизма переключения тумблера МТС202W –рычажно-пружинный привод, с фиксацией рычага. Выводы с отверстиями, под пайку.

Другие варианты тумблеров с водозащитными колпачками на нашем сайте

Основные характеристики тумблера MTS-202W

Функциональное назначение – переключатель герметичный
Алгоритм работы – on-on
Количество выводов – 6
Количество контактных групп – 2
Электрическая схема коммутации – пол. 1 (1-2; 4-5); пол. 2 (2-3; 4-6)
Типоконструкция – двухполюсный
Наличие фиксации – есть
Монтаж выводов – под пайку
Метод монтажа – крепление на панель
Степень защиты – IP68
Рабочее напряжение, В – до 250
Рабочий ток,А – до 3
Диэлектрическая прочность > 1000VAC, 1 минута
Электрическая жизнь > 10 000 циклов
Материал корпуса – пластмасса
Материал ручки-толкателя – металл с резиновым колпачком
Установочные размеры – крепежное отверстие d = 6 mm
Масса изделия, гр – 12

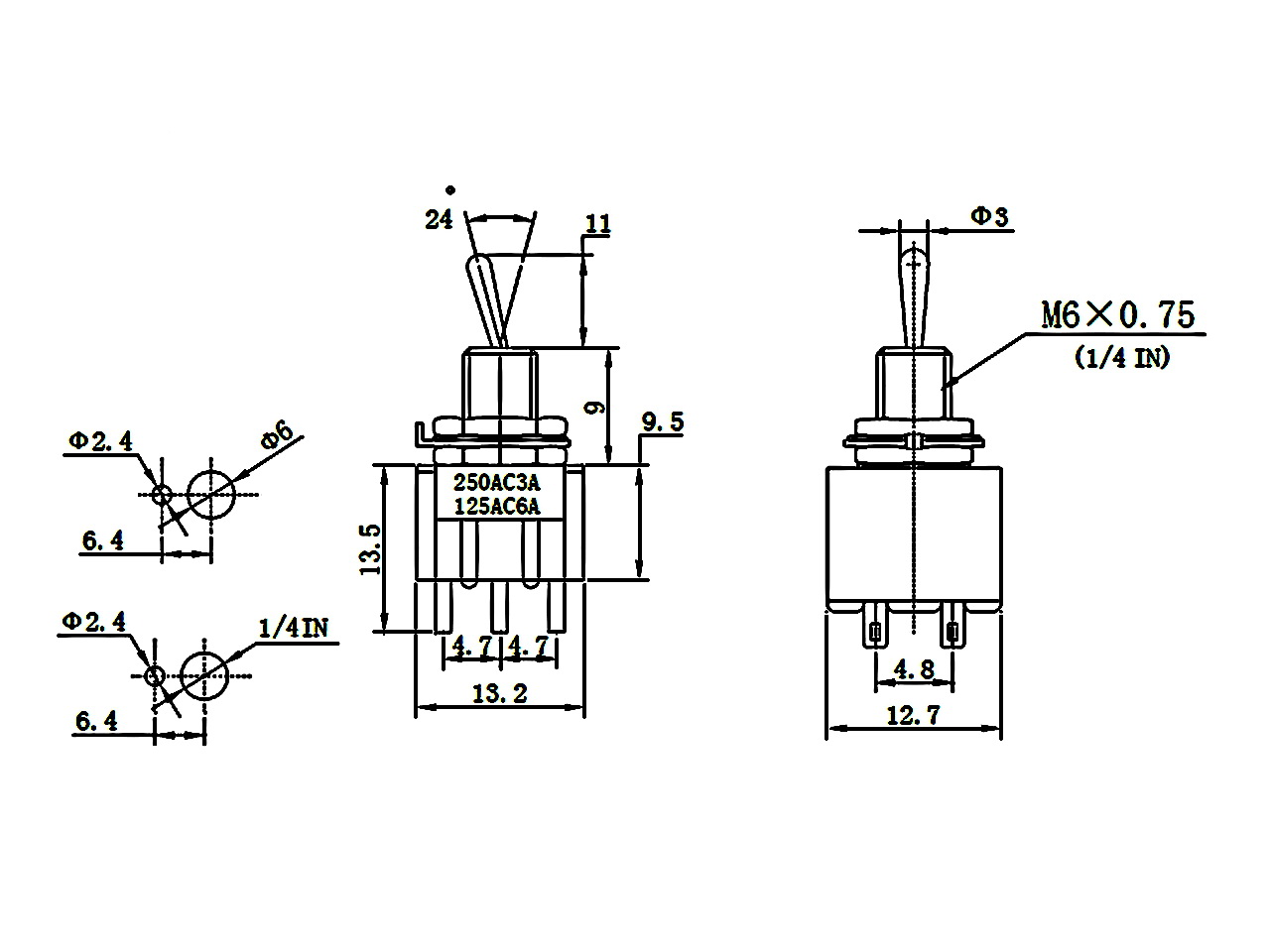

Чертеж тумблера MTS-202 и колпачка
