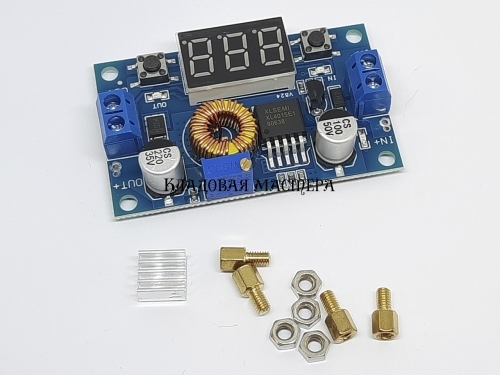

DC-DC понижуючий конвертер XL4015 LCD дисплей c 4-38В до 1.25-35В

Якщо вам необхідно знизити напругу від наявного у вас джерела живлення, наприклад акумуляторної батареї, блоку живлення, то вам допоможе з такою проблемою модуль на базі мікросхеми XL4015. Ви можете перетворити напругу від 4 до 38 вольт в напругу від 1.25 до 35 вольт. ККД буде від 80 до 92% в залежності від вихідної напруги, чим вище тим вище ефективність. Вихідний струм в межах 1 ампера практично не нагріває модуль. При двох амперах спостерігається значний нагрів, в межах норми, однак для тривалої експлуатації ми рекомендуємо пасивне охолодження. Максимальний вихідний струм в 3 ампера можливий тільки при активному охолодженні (радіатор+куллер), на жаль багато хто не згадує про дану особливість. Модуль може бути використаний як джерело живлення, Зарядний пристрій для акумуляторів, перетворювач напруги для мобільних пристроїв в автомобілі.

Технічні характеристики модуля XL4015

• Мікросхема: XL4015
• Вхідна напруга: 4-38 Вольт
• Вихідна напруга: 1,25-35 Вольт регульоване
• Вихідний струм без радіатора: до 4.5A (при 4.5А помітно зростає нагрів)
• Вихідна потужність без радіатора: до 75 Вт
• Вихідний струм з радіатором і вентилятором: до 5A
• Ефективність перетворення: 80-92% (чим вище вихідна напруга, тим вище ефективність)
• Частота перетворення: 150 кГц
• Вплив зміни вхідної напруги на рівень виходу: ± 0.5%
• Підтримка встановленої напруги з точністю: ± 2.5%
• Споживання без навантаження: 6mA
• Випрямляч: не синхронне випрямлення
• Мінімально-можлива різниця між вхідною і вихідною напругою 1.5 Вольта
• Робочий діапазон температур: -40 ... + 65 °С
• Максимальна функціональна температура: до +125C
• Швидкість динамічної відповіді: 5% 200 мкС
• Захист від короткого замикання: обмеження струму
• Захист від переполюсовки на вході: немає
• Розміри: 60 х 37 х 18 мм
