Підвищувальний перетворювач (конвертер) Dc-Dc MT3608 з micro USB

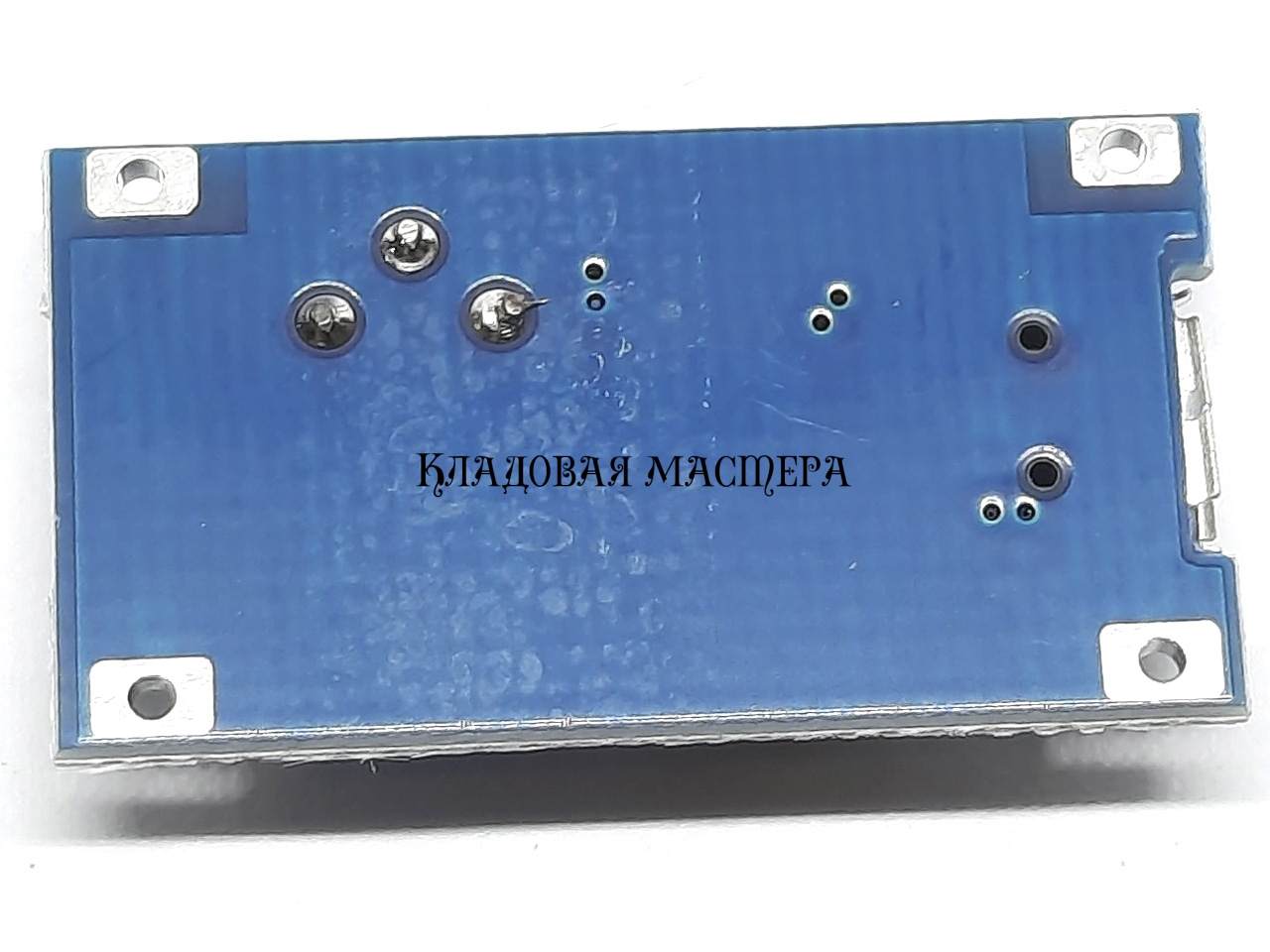

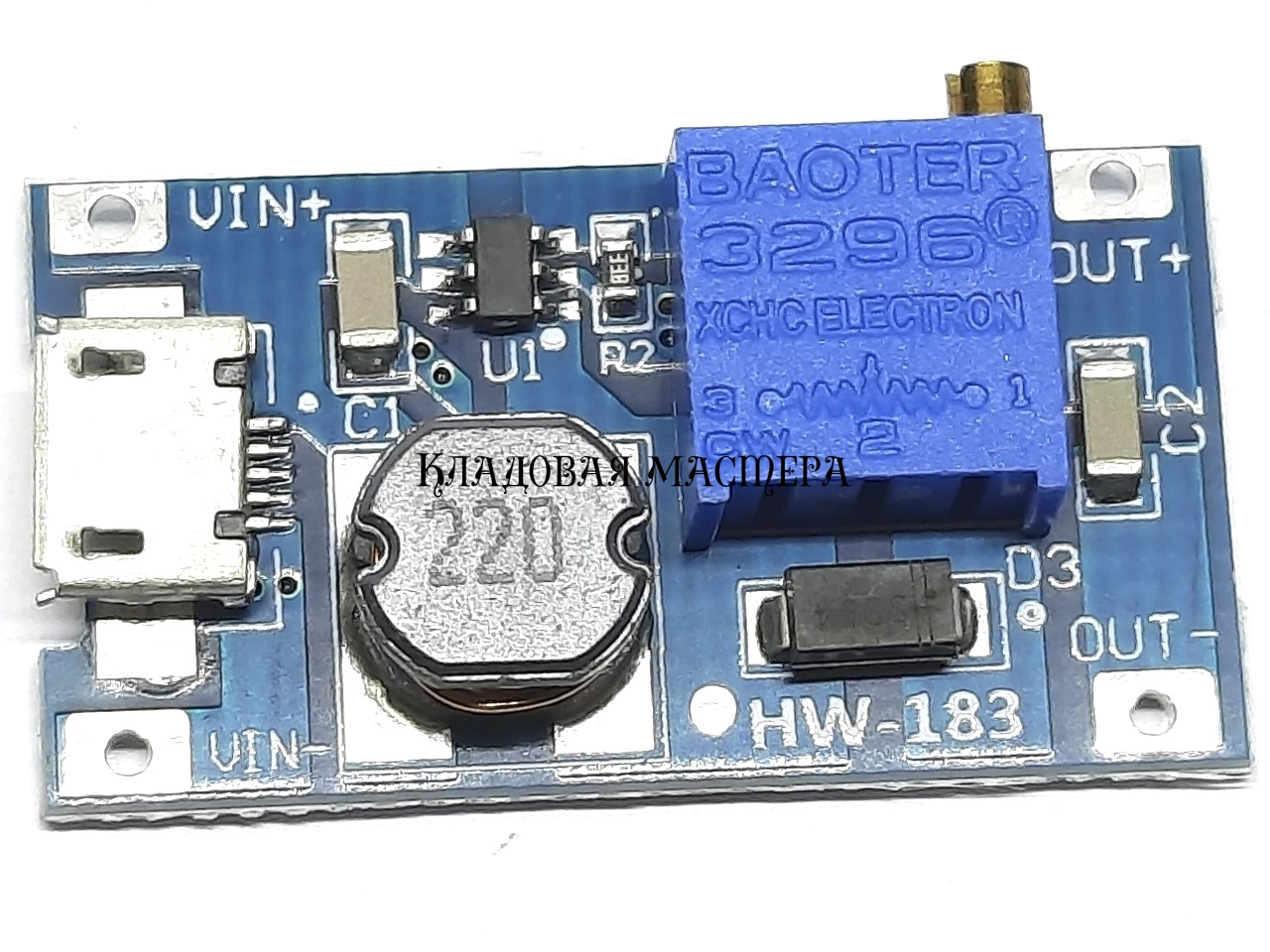

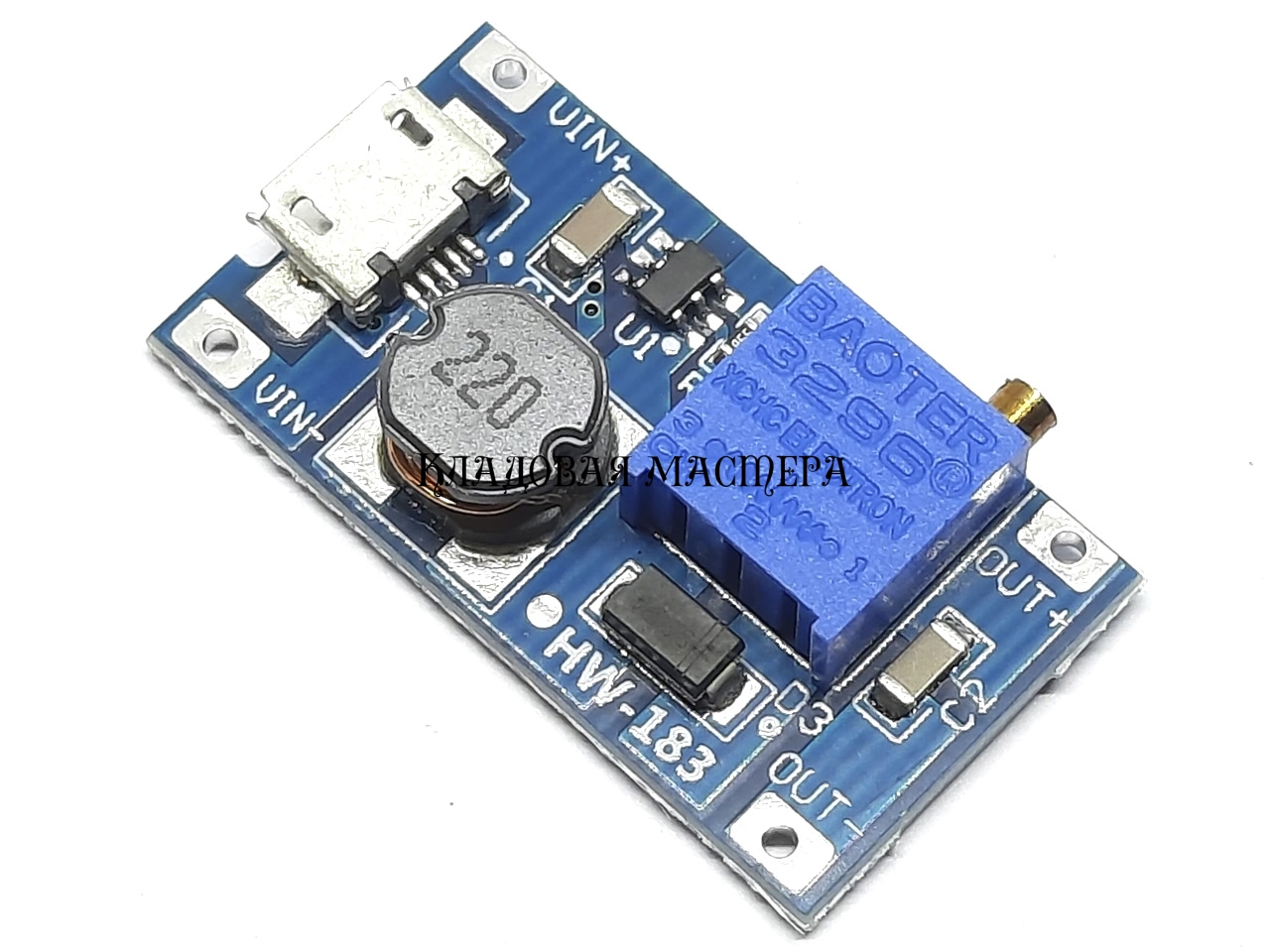

Модуль підвищувального DC/DC перетворювача з micro USB призначений для отримання напруги до 28 вольт і струмом навантаження до 2 ампер від джерел живлення з більш низькою напругою. Представлений модуль підвищувального перетворювача постійної напруги DC/DC зібраний на базі мікросхеми MT3608, за що модуль і отримав однойменну назву. На вхід модуля (далі MT3608) можна подавати напругу від 2 до 24 вольт яке буде підвищено до 5-28 вольт відповідно. Необхідна на виході пристрою - напруга встановлюється за допомогою багатооборотного підлаштування резистора, його опір 100 кОм. Підключивши конвертер MT3608 в ваш пристрій необхідно обертати регулювання резистора близько 10 оборотів проти годинникової стрілки. Після цього модуль почне підвищувати напругу. При необхідності повторіть процедуру контролюючи вихідну напругу за допомогою вольтметра. Встановіть необхідне для вас значення. На платі модуля MT3608 є позначення входу і виходу, так що проблем з підключенням не виникне. Ми рекомендуємо експлуатувати MT3608 при токах 1-1,2 Ампера максимум, хоча виробник ( в тому числі і мікросхеми) заявляє 2 ампера. При великих значеннях струму втрачається стабільність вихідної напруги, а також перегрівається мікросхема, дросель і вихідний випрямний діод. Рекомендуємо примусове охолодження. Перетворювач постійного струму MT3608 як джерело живлення може використовувати сонячну батарею, акумулятор або блок живлення AC/DC з вихідною напругою від 2 до 24 вольт. Генератор модуля працює на частоті близько 1,5 МГц. Так само ми рекомендуємо, що б вихідна напруга на перетворювачі перевищувала вхідну напругу не менше ніж на 2 вольта. Це необхідно для коректної роботи перетворювача. Для забезпечення згладжування пульсацій вихідної напруги ми рекомендуємо встановити електролітичний конденсатор ємністю 1000-4700 мкФ.

Підвищувальний конвертер Dc-Dc MT3608:

• Максимальний вихідний струм - 2 Ампера
• Вхідна напруга: 2 в ~ 24 Вольта
• Максимальна вихідна напруга: 28 Вольт
• Ефективність: ≤93%
• Розмір продукту: 36х17х14 мм

Застосування модуля підвищувального перетворювача DC/DC MT3608:

Перетворювач MT3608 можна застосувати для самостійної реалізації різних проектів. Один з варіантів це виготовлення металошукача Пірат PRO. Ви можете купити у нас в магазині або виготовити самостійно плату металошукача Пірат і до неї підключити Li-ion акумулятор. Потім встановити вихідну напругу 12 вольт. Для зарядки Li-ion акумулятора ви можете використовувати плату модуля заряду акумулятора моделі 18650 або модуля зарядки Li-ion акумуляторів із захистом.
