Модуль XL4015-E1 понижуючий DC / DC
Модуль XL4015-E1 понижуючий DC / DC фото 1
  • Модуль XL4015-E1 понижуючий DC / DC фото 1
  • Модуль XL4015-E1 понижуючий DC / DC фото 2
  • Модуль XL4015-E1 понижуючий DC / DC фото 3
Немає в наявності
Код товару: 00000560

Модуль XL4015-E1 DC-DC 5A понижуючий з регулюванням струму і напруги

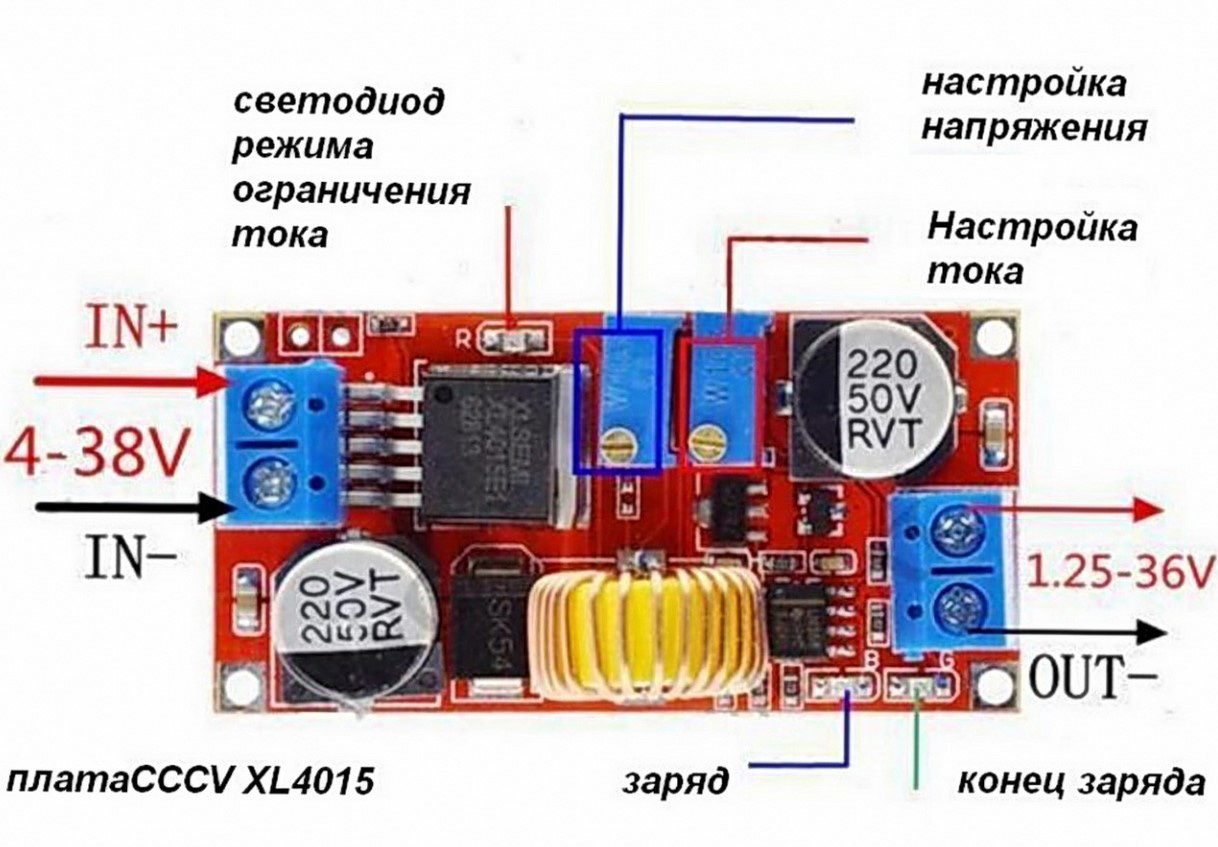

Мініатюрний понижуючий DC-DC перетворювач з вихідною регульованою напругою 1,25-36V і регульованим струмом до 5 Ампер. Даний модуль відмінно підійде в якості зарядного пристрою для заряду 1 – 4 банок li-ion акумуляторів. Напруги заряду (1-2-3-4 банки) відповідно 4.2-8.4-12.6-16.8 в. Зарядний струм потрібно налаштувати з розрахунку ємність в Аh поділена на 2. Крім того при заряді одного акумулятора знадобиться контролер заряду літій-іонних акумуляторів, а для заряду двох, трьох або чотирьох банок BMS контролер заряду і розряду. Понижуючий DC-DC перетворювач зроблений на основі чіпа Xl4015. Це недорогий і потужний для свого маленького розміру модуль. Даний перетворювач може застосовуватися для складання лабораторних блоків живлення, в якості драйвера для світлодіодів - і скрізь, де вимагають рівень напруги нижче мережі живлення. Плата DC-DC перетворювача спроектована на базі мікросхеми XL4015. Схема регульованого струмообмеження і компаратора відповідає за індикацію закінчення заряду, зібрана на основі операційного підсилювача LM358. Має два багатооборотних підлаштування резистора опором по 10 кОм. Одним потенціометром можна регулювати вихідну напругу, а іншим регулюють силу струму. Мікросхема модуля має захист від короткого замикання і перегріву. Захист спрацьовує при температурі вище 125 C. Також модуль має обмеженням по струму, спрацьовує при 8 А. Рекомендований струм для тривалої роботи до трьох ампер. При роботі зі струмом до 5A рекомендуємо поставити додатковий радіатор на мікросхему або обдув на всю плату. На платі модуля є чотири вивода.

  • N + І IN -: Вхідна напруга 8-36 В
  • OUT + І OUT -: вихідна напруга 1.25 - 32 В

Живлення на модуль подається від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги живлення XL4015-E1 становить від 8 до 36 В, а вихідної напруги від 1,25 до 32 В. Також на платі є два світлодіодних індикатора:

  • Червоний світлодіод: показує роботу в режимі обмеження струму
  • Синій світлодіод: сигналізує про заряд акумулятора

Технічні характеристики перетворювача XL 4015E1:

  • Ефективність перетворення (ККД): до 96%;
  • Частота перемикання: 180 кГц;
  • Робоча температура: від -40 до + 85 C;
  • Вхідна напруга: 8-36 В;
  • Вихідна напруга: 1.25-32 В (регульована);
  • Вихідний струм: регульований до максимального значення 5 А;
  • Вихідна потужність: 75 Вт;
  • Захист: від короткого замикання, від перегріву, обмеження вихідного струму;
  • Захист від переполюсовки: немає;
  • Розмір: 34X 21 x 14 мм;

XL4015-E1

  • Виробник Китай
