Разъемы MIL-DTL-5015 (Военный стандарт)

Данная категория разъемов широко применяется в авиационной, военной и промышленной технике. Конструкция подразумевает металлический корпус, резьбовое или байонетное соединение и высококачественные контактные группы, обеспечивающие надежную фиксацию и стабильный контакт даже при сильных вибрациях, ударах и перепадах температур.

Варианты размещения

Серии разъемов MIL-DTL-5015 (MS-серия)

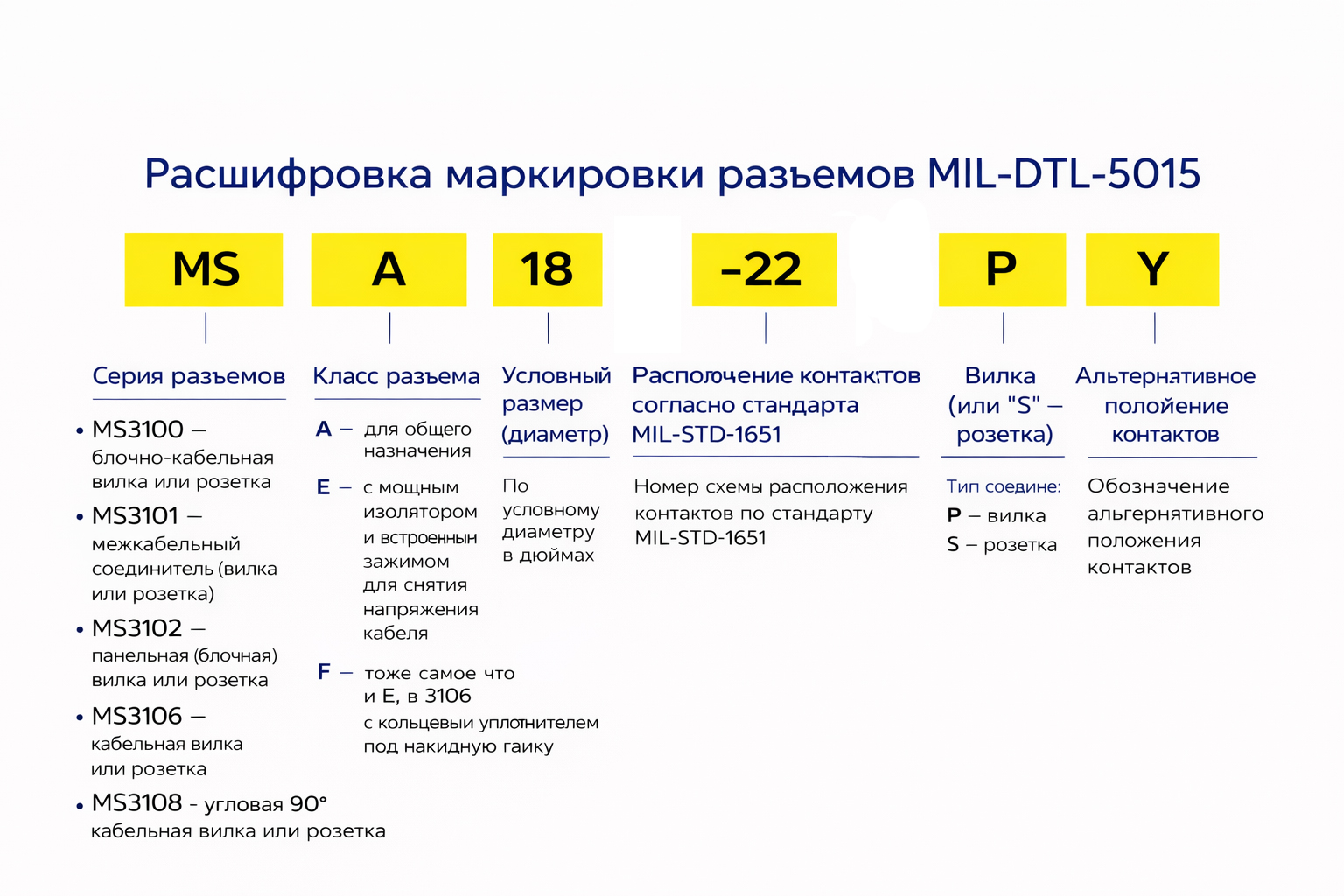

В стандарте MIL-DTL-5015 тип разъема определяется серией MS , указывающей на конструктивное исполнение и способ монтажа:

• MS3100 – блочно-кабельная вилка или розетка , предназначенная для соединения кабеля с панельным или блочным разъемом.
• MS3101 – межкабельный соединитель (вилка или розетка) для соединения двух кабелей между собой без жесткого крепления.
• MS3102 – панельная (блочная) вилка или розетка , устанавливается непосредственно на корпус оборудования или панель.
• MS3106 – кабельная вилка или розетка с накидной гайкой, один из самых распространенных типов для мобильных и полевых систем.
• MS3108 – угловой кабельный разъем 90° (вилка или розетка), применяется при ограниченном монтажном пространстве или для снижения нагрузки на кабель.

Классы разъемов MIL-DTL-5015

Класс разъема определяет тип изолятора, уровень механической защиты и способ фиксации кабеля:

• Класс A – разъемы общего назначения , стандартное исполнение без дополнительных элементов снятия механической нагрузки.
• Класс E – исполнение с усиленным изолятором и встроенным кабельным зажимом для эффективного снятия натяжения кабеля.
• Класс F — аналог класса E , но специально для серии MS3106 , дополнительно оснащенный кольцевым уплотнением под накидную гайку , что повышает герметичность.
• Класс R — разъемы с упругим (эластичным) изолятором и укороченной облегченной торцевой консолью ; предусмотрено дополнительное уплотнение с помощью уплотнительного кольца под соединительной гайкой (актуально для MS3106 и MS3108 ).

контактов

Типы расстановки контактов разъемов MIL-DTL-5015(MIL-C-5015):

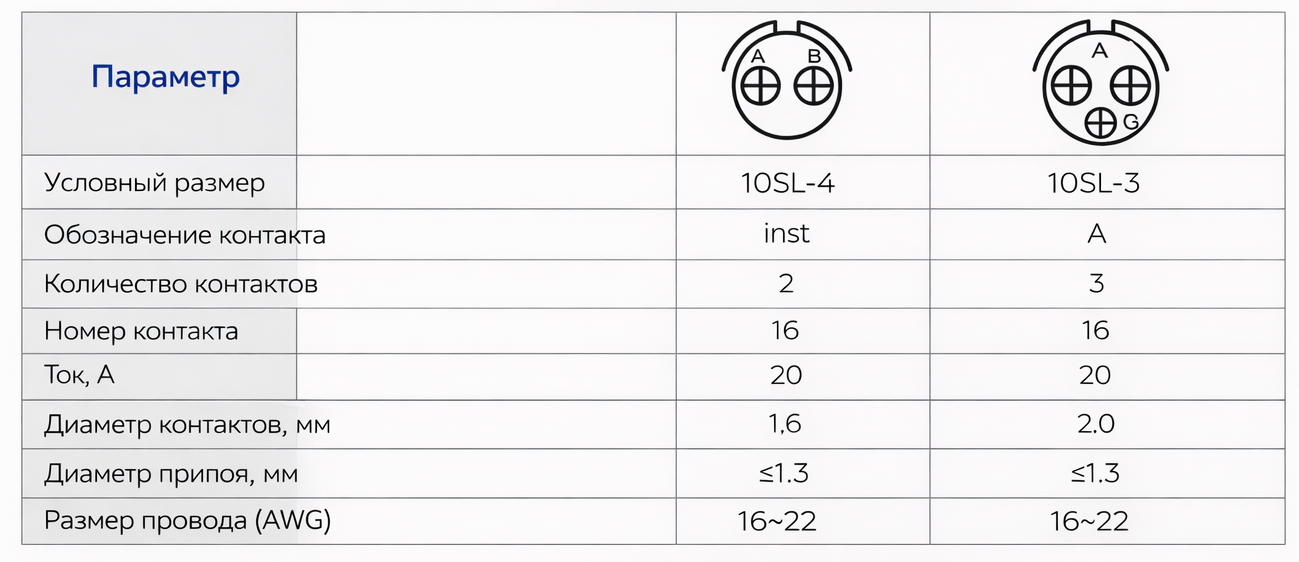

1. 10SL – количество контактов 2 и 3

2. 12S – только на 2 контакта
3. 14S – от 2 до 6 контактов
4. 16S – от 2 до 7 контактов
5. 18 – от 2 до 10 контактов
6. 20 – от 2 до 17 контактов
7. 22 – от 3 до 19 контактов
8. 24 – от 7 до 24 контактов
9. 28 – от 3 до 37 контактов
10. 32 – только на 4 контакта
11. 36 – количество контактов 4, 31 и 48

Обозначение контакта и рабочее напряжение

Контактное зацепляющее и расцепляющее усилие

Основные технические характеристики

• Стандарт: MIL-DTL-5015
• Тип разъемов: круглые многоконтактные
• Количество контактов: от 2 до 85 (в зависимости от выполнения)
• Номинальное напряжение: до 500 V
• Номинальный ток: от 20 до 200 А
• Тип соединения: резьбовое или байонетное
• Тип монтажа: панельный, кабельный
• Материал корпуса: алюминиевый или стальной сплав с антикоррозионным покрытием
• Материал контактов: медные сплавы с посеребрением или позолотой
• Контактное сопротивление: низкое и стабильное
• Степень защиты: к IP67 (в соединенном состоянии)
• Рабочий температурный диапазон: от –55 до +125 °C
• Устойчивость: к вибрациям, ударам, пыли, влаге и агрессивным средам.

Где используются разъемы MIL-DTL-5015

Разъемы этого стандарта применяются в:

1. военной и авиационной технике;
2. системах связи и навигации;
3. радиоэлектронное оборудование;
4. промышленные системы автоматизации;
5. энергетическом и транспортном оборудовании;
6. тяжелой спецтехнике и мобильных комплексах.
