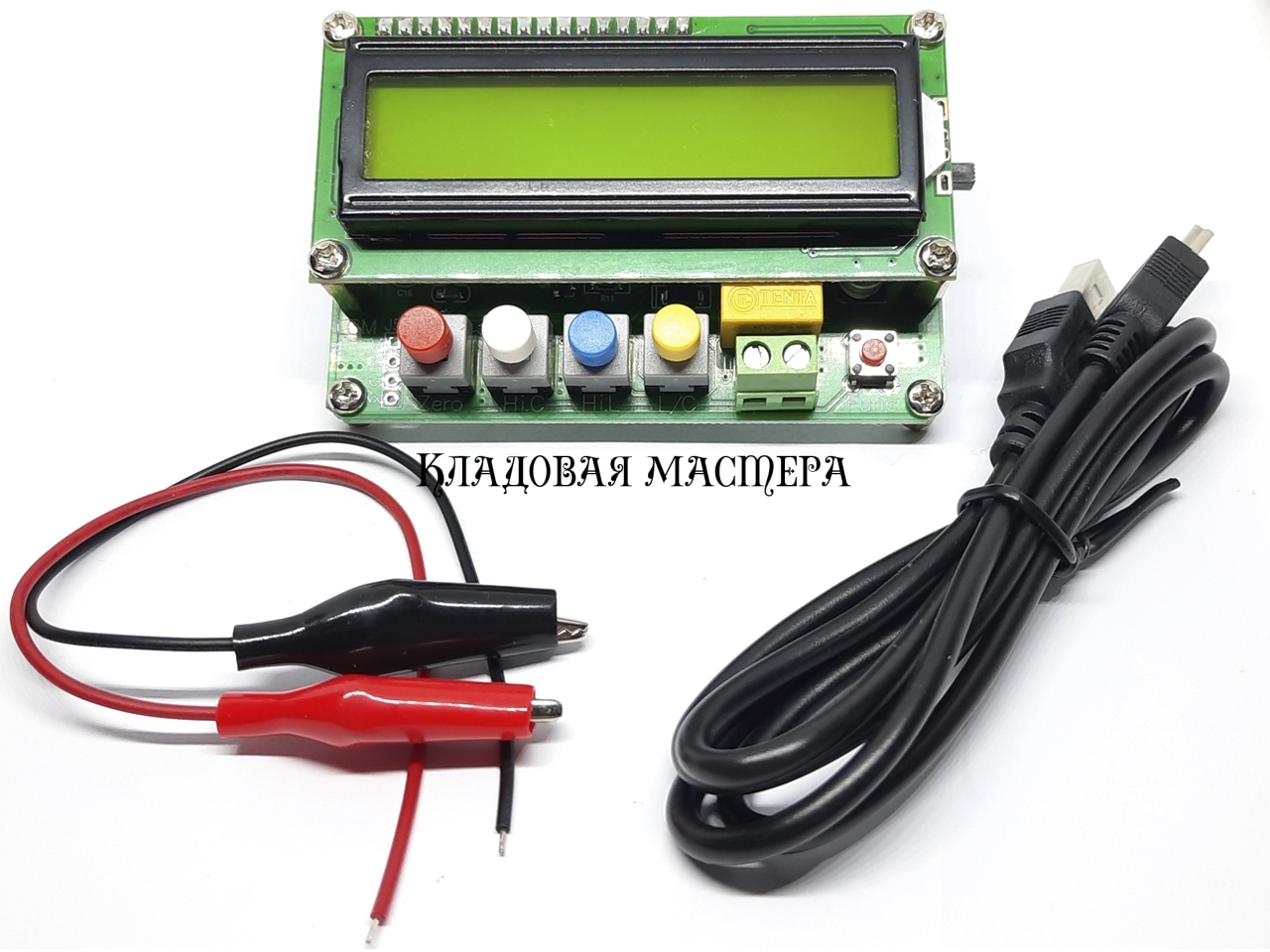

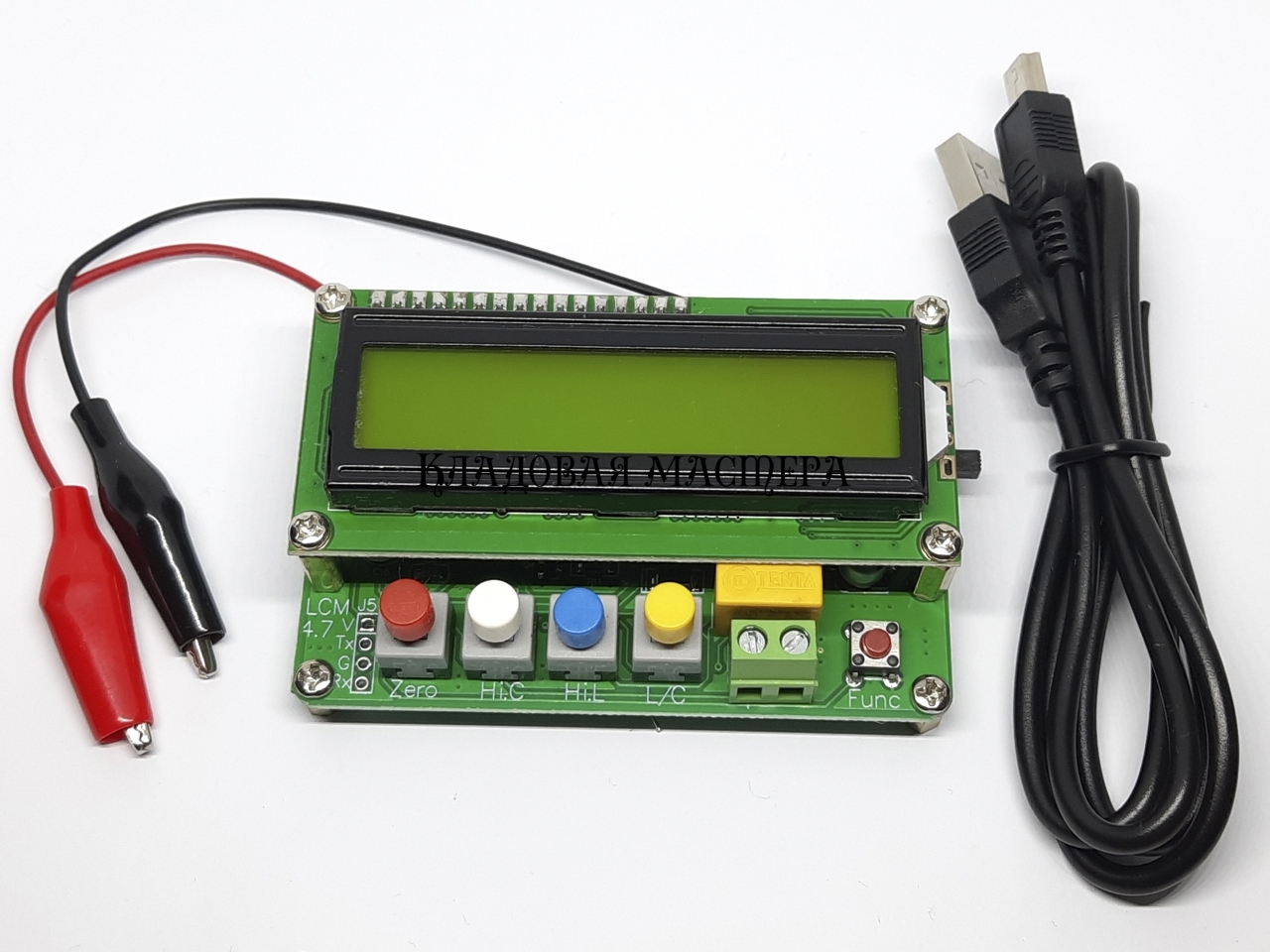

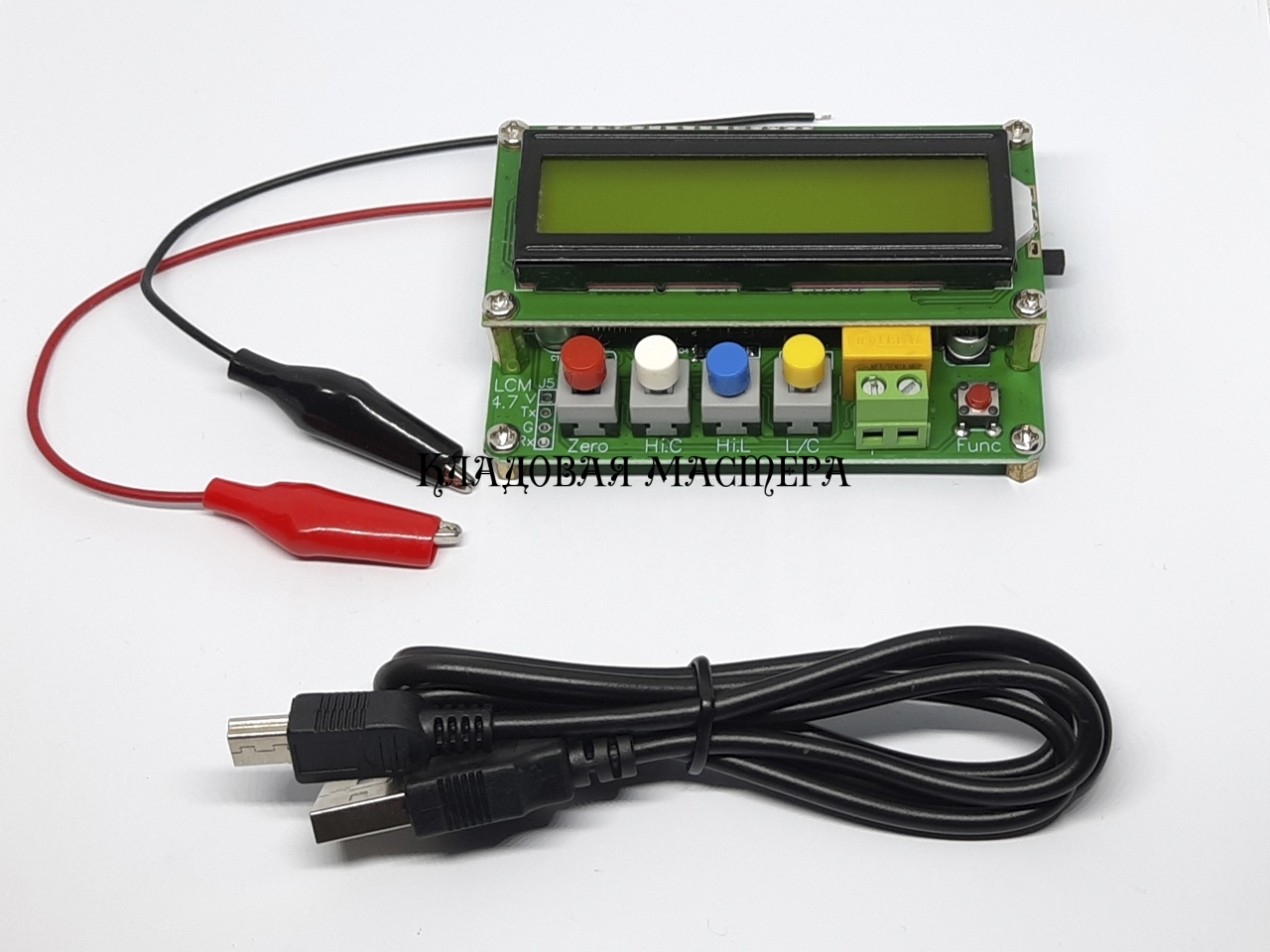

Тестер LC100-A для вимірювання ємності та індуктивності

Тестер LC100-A цифровий прилад для вимірювання індуктивності та ємності, який використовується у радіоелектроніці, сервісному обслуговуванні та розробці електронних пристроїв. Завдяки високій чутливості та стабільності показників, цей L/C метр дозволяє виконувати вимірювання навіть малих номіналів з високою точністю, що особливо важливо при роботі з SMD-компонентами та високочастотними схемами.

Прилад працює на основі аналізу резонансної частоти LC-контуру, що забезпечує більш точні результати у порівнянні з класичними мультиметрами. LC100-A автоматично підбирає оптимальний режим вимірювання, що значно спрощує роботу користувача та зменшує ризик помилок.

Принцип роботи

Тестер формує коливальний LC-контур, у який підключається досліджуваний компонент. Зміна частоти генерації дозволяє мікроконтролеру точно визначити значення індуктивності або ємності. Такий метод забезпечує високу точність, особливо при вимірюванні малих значень, де звичайні тестери показують значні похибки.

Технічні характеристики

• Тип приладу: цифровий L/C метр
• Вимірювання ємності: 0.01 pF – 10 µF (основний діапазон), до 100 mF (розширений режим)
• Вимірювання індуктивності: 0.001 µH – 100 mH, до 100 H (розширений режим)
• Роздільна здатність: ємність: 0.01 pF, індуктивність: 0.001 µH
• Точність: приблизно ±1%
• Частота вимірювання: близько 500 кГц (малі значення), близько 500 Гц (великі індуктивності)

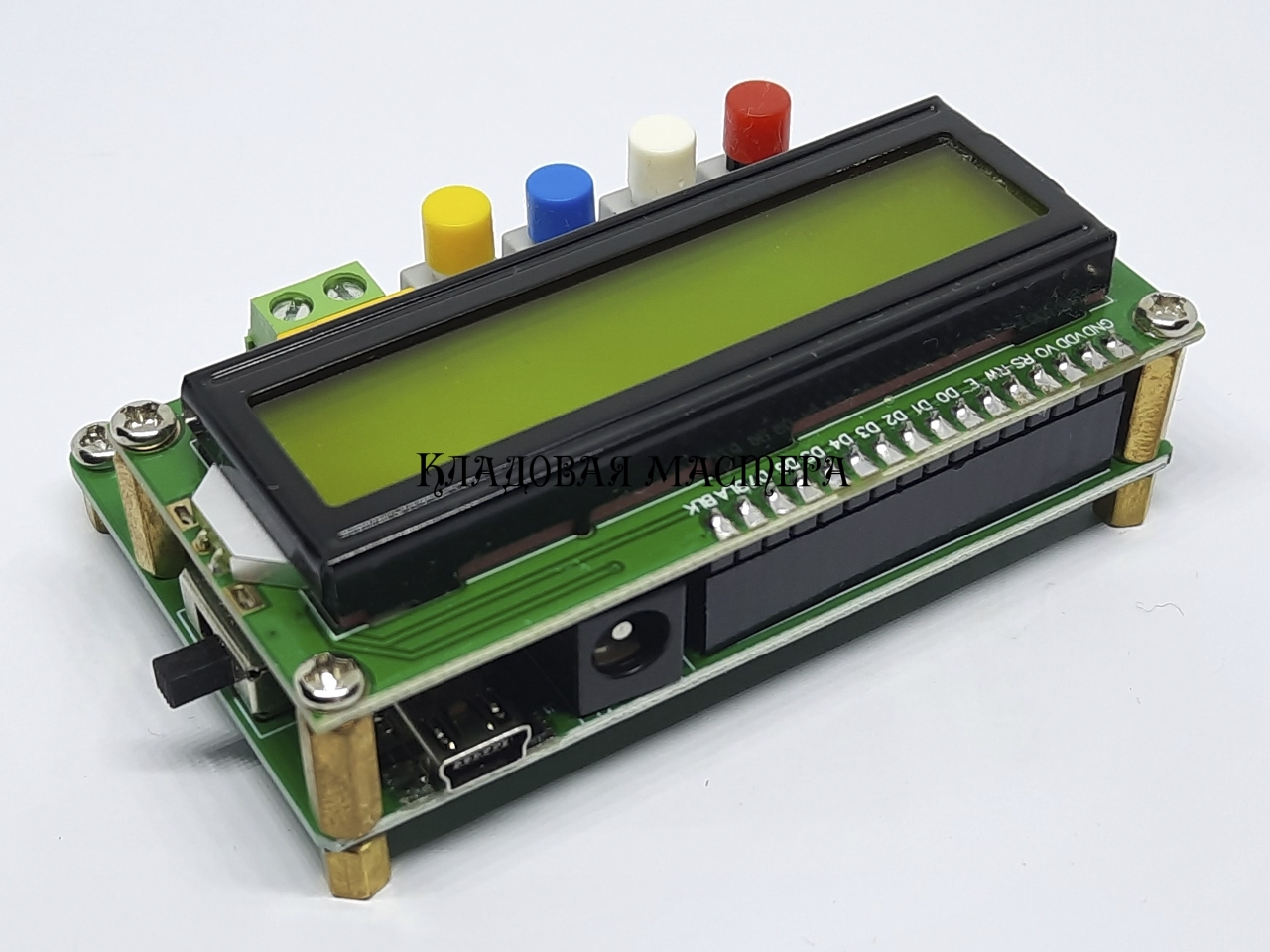

• Дисплей: LCD 1602
• Живлення: 5 В (USB або DC)

Де використовується

1. Ремонт електронної техніки та плат
2. Перевірка та підбір SMD і DIP компонентів
3. Намотка та тестування котушок індуктивності
4. Робота з блоками живлення (дроселі, трансформатори)
5. Лабораторні та навчальні дослідження
6. DIY-проєкти та радіоаматорство
7. Налаштування високочастотних (RF) схем
