Кабельные наконечники

Кабельные наконечники защищают жилы кабеля от окисления (если опрессовка наконечника выполнена качественно, то есть без наличия воздуха между жилами и наконечником). Наконечники отличаются по материалу, назначению и способу фиксации.

Основная задача кабельных наконечников состоит в уменьшении переходного сопротивления при соединении электрических проводников. Переходное сопротивление возникает при контакте между проводниками и зависит от их площади, силы осязания и материала, из которого они изготовлены, что влияет на их физико-химические свойства. Величина переходного сопротивления характеризуется нагревом при передаче электроэнергии, что может привести к нагреву, оплавлению и даже возгоранию. Следовательно, важно минимизировать сопротивление, что достигается с помощью кабельных наконечников, которые увеличивают контактную поверхность и предотвращают образование оксидной пленки. Это помогает снизить переходное сопротивление, повысить безопасность эксплуатации и обеспечить надежность контакта.

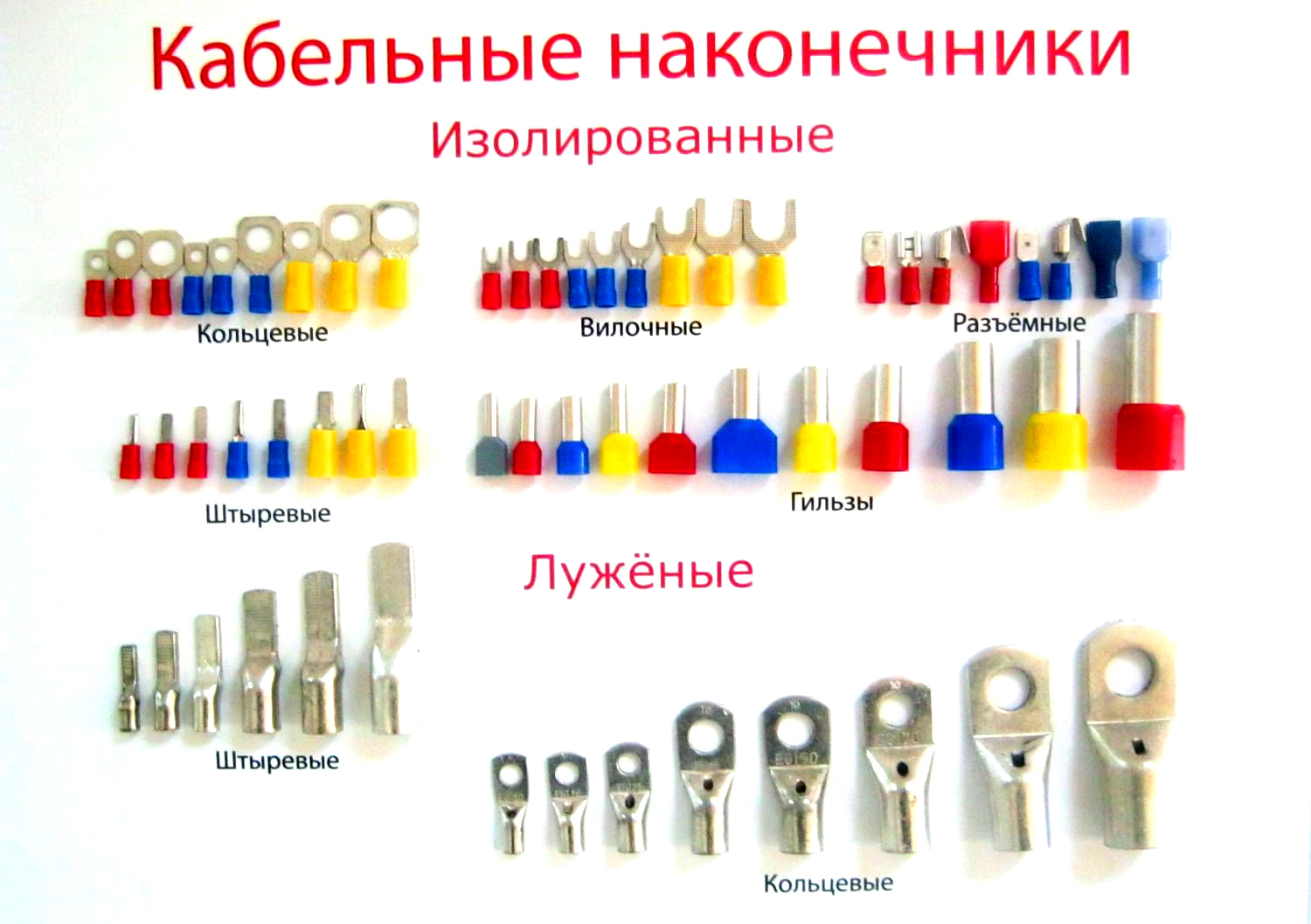

Виды кабельных наконечников:

1. Изолированные
2. Луженые

Изолированные в свою очередь делятся на:

• Гильзы – используются для соединения проводников.
• Кольцевые – используются для присоединения к винтовым клеммам.
• Вилочные - используются для подсоединения к винтовым клеммам.
• Штыревые – предназначены для окончания многожильных проводников и их дальнейшего подключения к разнообразным клеммам.
• Разъемные – обеспечивают многократное соединение.

Луженые делятся на:

• Штыревые
• Кольцевые

Гильзы по материалу классифицируются:

• Алюминиевые гильзы предназначены для соединения опрессовкой.
• Медные гильзы могут использовать стандартную медь или луженую медь и предназначены для пайки или обжима.
• Наконечники из комбинированного материала состоят из алюминиевой трубки и медной лопатки и используются для сочетания алюминия и меди.

Классификация кабельных соединителей по способу монтажа:

1. Под опрессовку: соединители монтируются путем сжатия или опрессовки.
2. Под пайку: предназначен для монтажа с помощью пайки

Основные параметры:

• Сечение провода для подсоединения, которое может варьироваться от 1,5 до 240 мм²;
• Материал изделия (следует учитывать, к какому кабелю он будет подсоединен – алюминиевому или медному);
• Размеры технического отверстия, через которое наконечник крепится к оборудованию;
• Рабочая температура.
