Разъемы штыревые

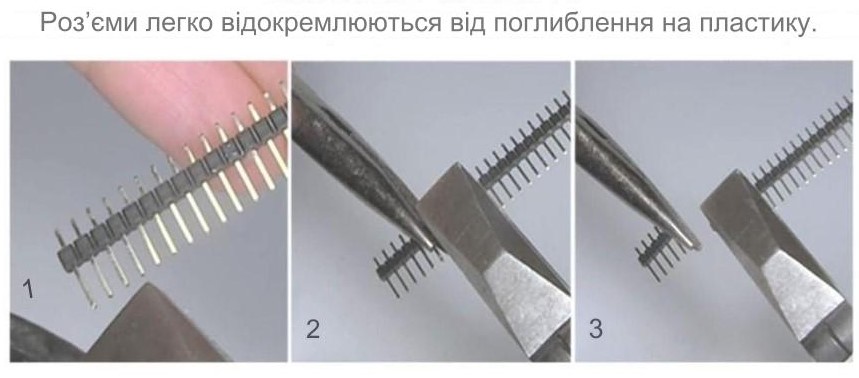

Штыревые разъемы используются для межплатного соединения или для подключения проводной платы. Выпускаются с нарезанным изолятором на 40, 50 контактов для самостоятельного отрезания требуемого количества контактов. Гнезда бывают с разным количеством контактов от 1 до 40. Штыри могут быть в один, два или три ряда с разным шагом между контактами. Штыревые линейки выпускаются в открытых и закрытых корпусах, а контактные части могут содержать фиксаторы и защелки для обеспечения виброустойчивости.

Технические особенности и преимущества

Штыревой разъем (pin header) состоит из ряда металлических контактов (штифтов), закрепленных в пластиковой основе. Такие разъемы бывают:

• Прямые – для вертикального монтажа на печатных платах.
• Угловые – для горизонтального расположения подключенных проводов.
• Одиночные, двойные и тройные ряды под разное количество сигналов.
• С разным шагом контактов: 1,27 мм, 2,0 мм, 2,54 мм (самый популярный стандарт).
• Закрытые (с защитным пластиковым корпусом) и открыты .

Основные характеристики:

• Количество контактов: от 2 до 40
• Номинальный ток: до 3А.
• Рабочее напряжение: до 250 В.
• Материал контактов: латунь, покрытие оловом или золотом.
• Материал корпуса: термостойкий нейлон или полиэстер.

Виды и типы штыревых разъемов

• Одиночные штыревые разъемы – под стандартные IDC- или Dupont-коннекторы.
• Двухрядные и трехрядные – для многоканальных подключений.
• Модульные разъемы с фиксаторами – для надежной фиксации коннектора.
• С короткими или длинными контактами – в зависимости от задач монтажа.
• Угловые исполнения – для ограниченных по высоте корпусов.

Применение штыревых разъемов

1. Монтаж печатных плат и модулей
2. Сбор прототипов электроники
3. Микроконтроллерные системы (Arduino, Raspberry Pi)
4. Соединение шлейфов, кабелей, проводов
5. Производство блоков питания и интерфейсных плат
6. Сервисное обслуживание и ремонт электроники
