Разъемы mini XLR GX12(RS765) на 2/3/4/5/6/7 контактов

Разъемы GX12(RS765) – это 12-миллиметровые круглые коннекторы, предназначенные для создания электрических соединений в промышленных, бытовых и специализированных устройствах. Благодаря небольшим габаритам и металлическому корпусу они обеспечивают стабильный контакт и защиту от механических воздействий, пыли и влаги.

Основные преимущества

• Металлический корпус – повышенная прочность и защита от электромагнитных наводок.
• Надежная фиксация – плотное соединение, предотвращающее случайное отключение.
• Различные конфигурации контактов – оптимизация различных задач.
• Устойчивость к вибрациям – стабильный сигнал даже в сложных условиях.
• Широкий температурный диапазон – работа в разных средах.

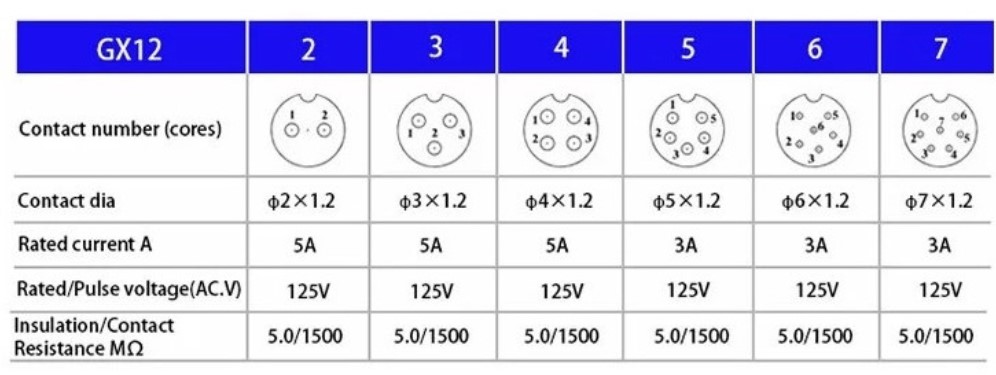

Технические характеристики разъемов GX12

• Диаметр резьбы корпуса : 12 мм
• Количество контактов : 2, 3, 4, 5, 6, 7 (в зависимости от модели)
• Номинальное напряжение : до 250 V
• Точечная нагрузка : до 5 A
• Сопротивление изоляции : не менее 500 МОм
• Материал контактов : латунь с покрытием для защиты от окисления
• Тип соединения : байонетная или резьбовая фиксация
• Температурный диапазон : –40…+85 °C
• Степень защиты : IP55 (с уплотнительной прокладкой)

Области применения

1. подключение датчиков и энкодеров
2. промышленное оборудование и станки
3. блоки питания, контроллеры, источники сигналов
4. радиоэлектроника, системы автоматизации
5. осветительные системы
6. модульные устройства с многократным подключением/отключением

Чертеж с размерами разъема GX12
