Разъемы PC серии (PY04)
Разъемы PC (PY04) серии — это круглые многоконтактные разъемы, которые используются для соединения электрических цепей в различных системах автоматики, электроники и промышленного оборудования. Они обеспечивают плотный контакт между подключаемым кабелем и узлом, а также отличаются повышенной механической надежностью и защитой от случайного размыкания. Серия PC включает в себя различные конфигурации по количеству контактов, типу монтажа и конструктиву корпуса.

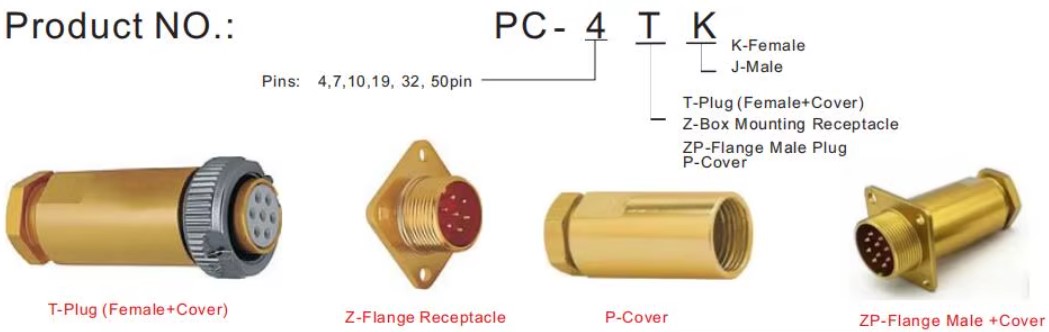

Штекер PC-4ZB(РС4А) 4P на панель с квадратным фланцем
Код товара: 00004049На складе: 3 от 1 - 202.10 грн. от 3 - 181.89 грн. от 10 - 171.79 грн. - + Купить На складе: 3
Гнездо PC-7TB(РС7А) 7P на кабель
Код товара: 00004052На складе: 20 от 1 - 293.75 грн. от 3 - 264.38 грн. от 10 - 249.69 грн. - + Купить На складе: 20
Штекер PC-7ZB(РС7А) 7P на панель с квадратным фланцем
Код товара: 00004051На складе: 12 от 1 - 235.00 грн. от 3 - 211.50 грн. от 10 - 199.75 грн. - + Купить На складе: 12
Гнездо PC-10TB(РС10А) 10P на кабель
Код товара: 00004054На складе: 23 от 1 - 411.25 грн. от 3 - 370.13 грн. от 10 - 349.56 грн. - + Купить На складе: 23
Штекер PC-10ZB(РС10А) 10P на панель с квадратным фланцем
Код товара: 00004053На складе: 25 от 1 - 293.75 грн. от 3 - 264.38 грн. от 10 - 249.69 грн. - + Купить На складе: 25
Гнездо PC-19TB(РС19А) 19P на кабель
Код товара: 00004056На складе: 28 от 1 - 733.20 грн. от 3 - 659.88 грн. от 10 - 623.22 грн. - + Купить На складе: 28
Штекер PC-19ZB(РС19А) 19P на панель с квадратным фланцем
Код товара: 00004055На складе: 10 от 1 - 470.00 грн. от 3 - 423.00 грн. от 10 - 399.50 грн. - + Купить На складе: 10
Гнездо PC-4TB(РС4А) 4P на кабель
Код товара: 00004050Нет в наличии
Конструкция и принцип работы
Разъемы PC серии – это стандартные круглые разъемы с резьбовым фиксатором или фиксирующим гнездом, которые имеют металлический или пластиковый корпус, защищающий контакты от механических повреждений и воздействия окружающей среды. Благодаря четко пронумерованным контактам и стандартизированной геометрии разъемы легко монтируются и демонтируются, что делает их пригодными для частых подключений-разключений в полевых условиях.

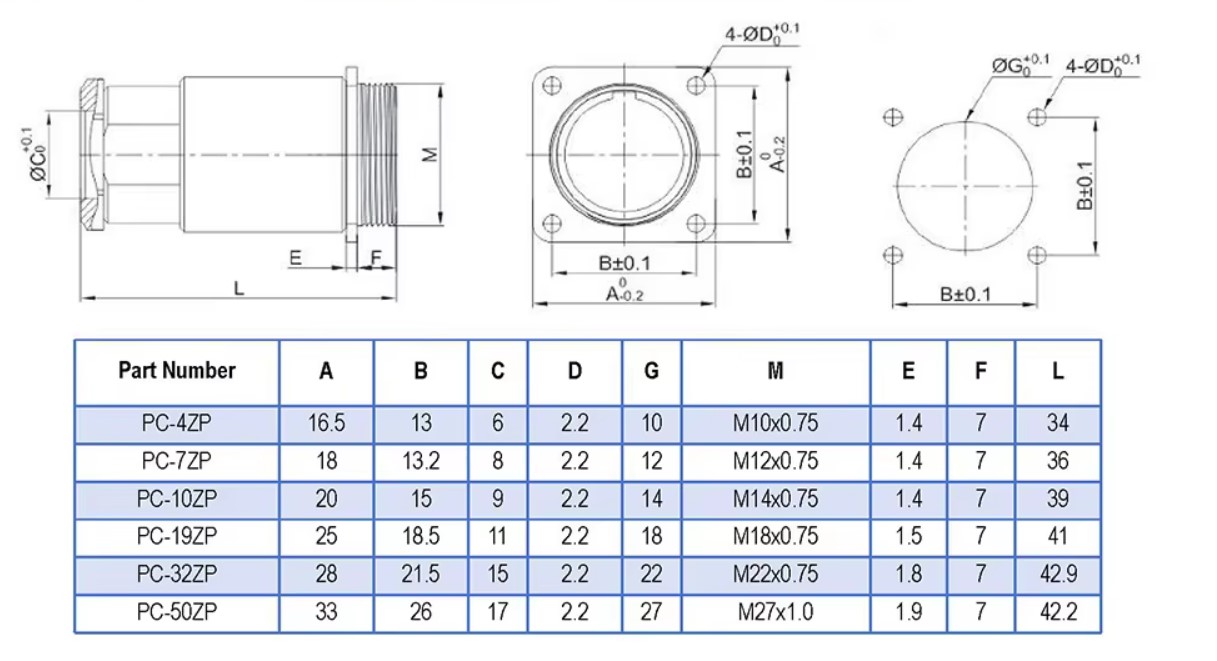

Технические характеристики
- Тип корпуса: цилиндрический с фиксирующим резьбовым соединением или защелкой
- Количество контактов: от 2 до 50
- Материал корпуса: металлический сплав или технический пластик
- Тип контактов: медные или позолоченные для повышенной проводимости
- Способ монтажа: кабельный (вилка/штекер) и панельный (гнездо/розетка)
- Стандартные размеры: PC4, PC7, PC10, PC19, PC32, PC50
- Тип соединения: резьбовое или с фиксатором для предотвращения случайного отсоединения
Где используются разъемы PC серии
- в промышленной автоматизации для подключения датчиков, приводов, исполнительных устройств;
- в измерительной и лабораторной аппаратуре;
- в электротехнических панелях управления;
- в системах охранной и пожарной сигнализации;
- в транспортных и коммуникационных системах;
- в бытовых и коммерческих устройствах, где требуется многоконтактное подключение.
