АВИАЦИОННЫЕ РАЗЪЕМЫ MINI XLR GX30 НА 2/3/4/5/6/7/8/10 и 14 КОНТАКТОВ

Разъемы GX30 – это серия профессиональных авиационных разъемов с диаметром резьбы 30 мм, предназначенных для надежного электрического подключения в высоконагруженных цепях питания и сигнала. Коннекторы GX30 отличаются повышенным сечением контактов, большим токовым резервом и устойчивостью к механическим и климатическим воздействиям. Благодаря этому они востребованы в промышленных установках, тяжелом оборудовании, системах освещения и автоматике.

Основные преимущества

• Повышенная мощность – пропускной ток до 25 A позволяет использовать разъемы в силовых цепях
• Металлический корпус с защитным покрытием – надежная защита от влаги, пыли и коррозии
• Широкий температурный диапазон – работа в условиях минусовых температур
• Устойчивость к вибрациям и механическим нагрузкам – фиксация резьбой гарантирует прочность
• Универсальность – совместимость с разными видами кабеля и системами подключения

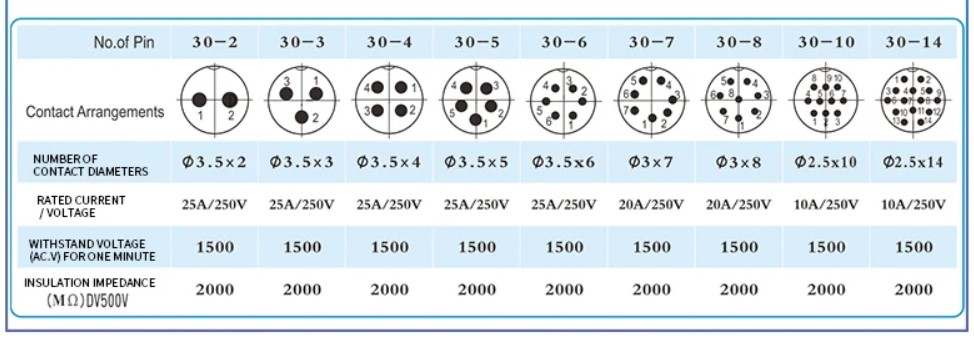

Технические характеристики разъемов GX30

• Диаметр резьбы корпуса: 30 мм
• Количество контактов: 2–14 в зависимости от модели
• Номинальный ток: до 25 A
• Номинальное напряжение: до 500 V AC
• Материал корпуса: сплав цинка с никелированным антикоррозионным покрытием
• Контакты: латунь с покрытием для снижения сопротивления
• Сопротивление изоляции: ≥500 МОм при 500 VDC
• Напряжение пробоя диэлектрика: 1500 V AC (1 мин)
• Диапазон рабочих температур: –40…+85 °C
• Тип соединения: резьбовая фиксация с уплотнением
• Степень защиты: IP55

Контакты рассчитаны на высокую силу тока и минимальное переходное сопротивление.

Основные области применения

• промышленных двигателей и насосных станций
• силовых электрических блоков питания
• электронных модулей автоматики
• генераторных установок
• систем большой акустики
• электрических щитов управления
• стендов для испытаний оборудования
• внешних коммуникационных блоков

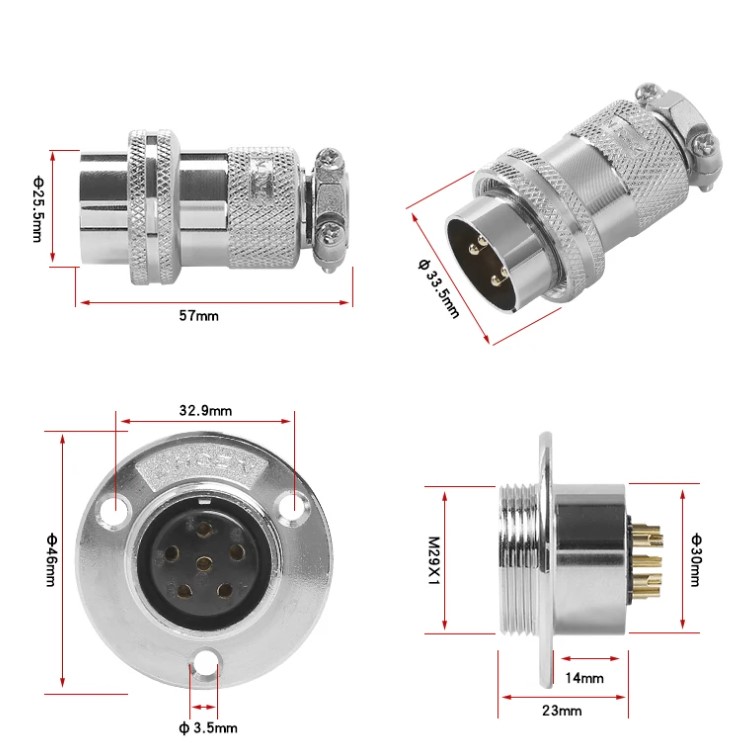

Габаритные размеры разъемов GX30
