Светодиоды

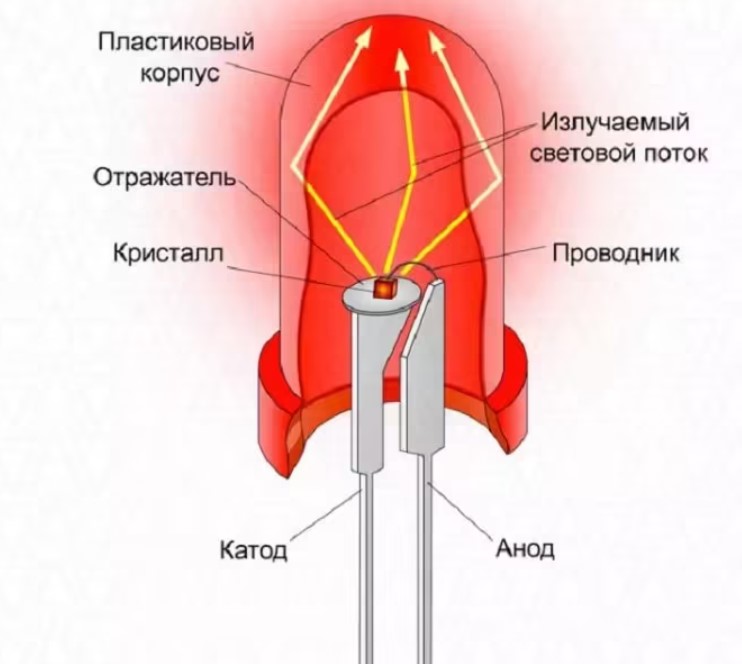

Светодиоды состоят из следующих элементов:

1. Катод (-)
2. Анод (+)
3. Пластиковый корпус
4. Рефлектор
5. Чип полупроводника или кристалл

Группы светодиодов

• Индикатор:  маленькие диоды с небольшой мощностью и умеренной яркостью. Их используют для подсветки приборных панелей и цветной индикации.
• Осветительные:  могут иметь разную мощность до нескольких десятков Ватт, благодаря чему обеспечивается высокая яркость и интенсивность свечения. Их применяют в лампах для освещения помещений, при создании светодиодных лент внутри фар и различных приборов.

Основные типы светодиодов:

• Выводные – оснащены специальными ножками для монтажа на печатную плату. Используется для подсветки и индикации. Выводные светодиоды имеются следующие модификации: круглые (3, 5, 8 мм), цилиндрические, прямоугольные (пиранья).

• SMD – является основой для лампочек общего освещения, систем аварийного освещения и индикаторных панелей. Светодиоды устанавливаются на плату посредством поверхностного монтажа. В основе диода находится светодиодный чип (кристалл), размещаемый в корпусе квадратной или прямоугольной формы. Отрицательный и положительный выводы выполнены в виде металлических полосок.

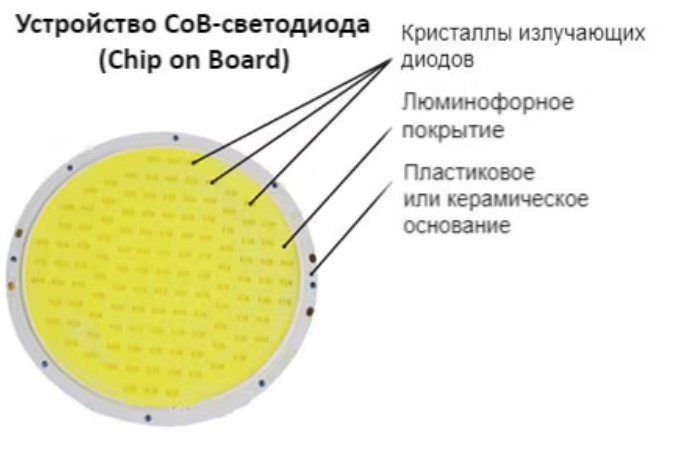

• COB – это новая технология с высокой плотностью кристаллов, образующих компактную матрицу на общей подложке. Они обеспечивают более интенсивное и однородное излучение светового потока по сравнению с технологии SMD. Обычно они соединяются в кластеры для управления питанием, учитывая необходимую выходную мощность и яркость. Плата монтируется на радиаторе. Используются в прожекторах.


Основные параметры светодиодов:

Ток

У однокристальных светодиодов среднее значение рабочего тока варьируется в пределах 200 мА. В многокристальных чипах эта величина значительно выше. Если ток, выдаваемый драйвером (блоком питания), нестабильный, это негативно влияет на интенсивность свечения и срок службы светодиодов.

Напряжение

Мощность

• Малая – менее 0.5 Вт
• Средняя – 0.5-3 Вт
• Большая – более 3 Вт

Световой поток

Световой поток формируется светодиодами, угол рассеяния которых составляет 100-120 градусов. Для обеспечения лучшей фокусировки излучения устанавливаются специальные купольные линзы.

Цветовая температура

• Теплый – 2700-3500К
• Нейтральный/дневной – 3500-5000К
• Холодный – более 5000К
