Кабельные вводы - Гермовводы

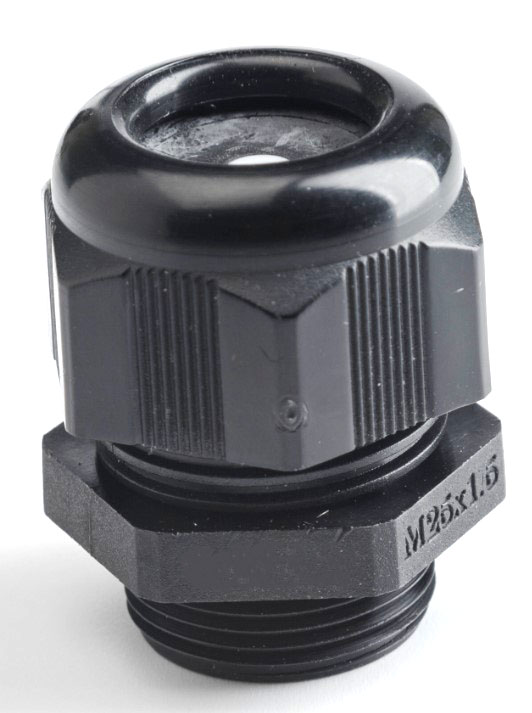

Гермоввод состоит их штуцера, уплотнительного кольца, крепёжной и прижимной гаек. Прижимная конструкция обеспечивает надёжное прилегание уплотнителя к проводам. Регулировка диаметра производится закручиванием колпачка. Для полной герметичности рекомендуем использовать уплотнительные втулки, максимально близкие по размерам к вашим проводам.

Типы резьбы кабельного ввода:

1. M(MG) – Метрическая резьба:  Диапазон размеров: M12-M63 измеряется в миллиметрах.
2. PG – Дюймовая резьба:  Диапазон размеров: от PG7 до PG48.
3. NPT – Трубная резьба:  Диапазон размеров: от 1/2" до 4" измеряется в дюймах.

Кабельные вводы PG7 и M12 отличаются резьбой, но в целом это очень похожие вводы, почти одинаковые по габаритам.

Материал

• Пластик - детали кабельных вводов изготавливаются из полиамида 6 или нейлона 66.
• Металл –  детали кабельных вводов изготавливаются из латуни или нержавеющей стали.

Различные виды и типы кабельных вводов:

1. Кабельный ввод с глухой прокладкой имеет пластиковую мембрану (прокладку), что обеспечивает герметичность корпуса даже без вытянутого кабеля. Для монтажа кабеля нужно только проколоть прокладку. Изготавливаются только из пластика.

2. С защитой кабеля (спиральные, с амортизатором) – вводы со спиральной защитой кабеля от излома. Накрученная гайка имеет спираль на конце для дополнительной защиты кабеля от излома. Используются в устройствах, подвергающихся вибрационным нагрузкам или механическому воздействию. Изготавливаются из пластика и металла.

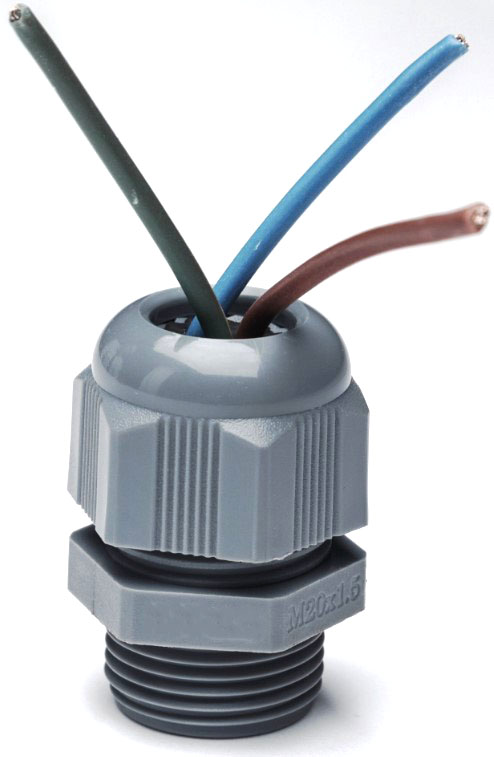

3. Мультиотверстие – используется, когда необходимо проложить через гермоввод несколько проводов малого сечения. Диапазон пересечения проводов: от 3 до 9 мм. Изготавливаются из пластика и металла.

4. Вводы для плоского кабеля – используются для ввода плоского кабеля в герметичный корпус. Ширина кабеля может быть от 13 до 45 мм, высота – от 7 до 14 мм. Изготавливаются из пластика и металла.
5. Кабельный ввод с плоской гайкой – для менее ответственных применений существует серия кабельных вводов с плоской гайкой. Бывают с уплотнителем резьбы или без. Изготавливаются из пластика и металла.

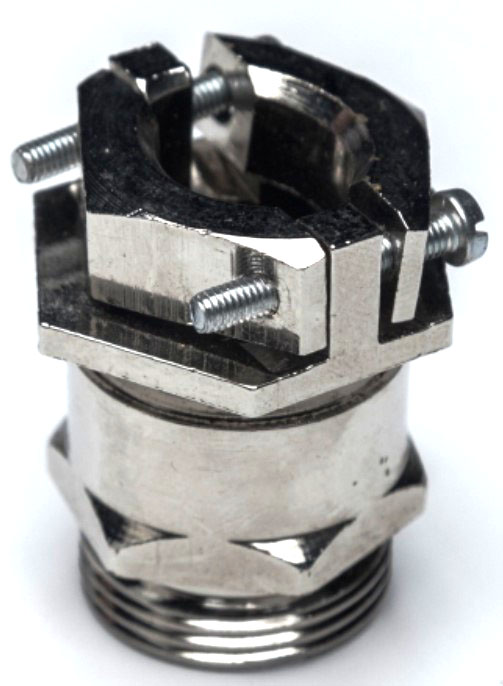

6. Кабельный ввод с зажимом на провод – используется для защиты кабеля от движений при механических воздействиях. Изготавливаются только из металла.

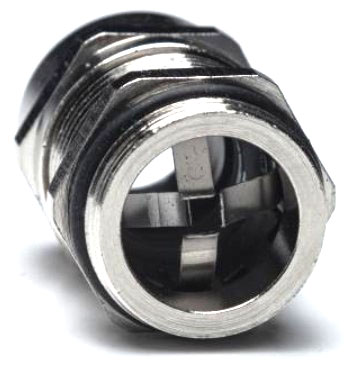

7. EMC кабельные вводы – специально разработанная серия для экранированных кабелей. Обеспечивает электромагнитный экран кабельного ввода через заземление оплетки экранирующей кабеля. Изготавливаются только из металла.

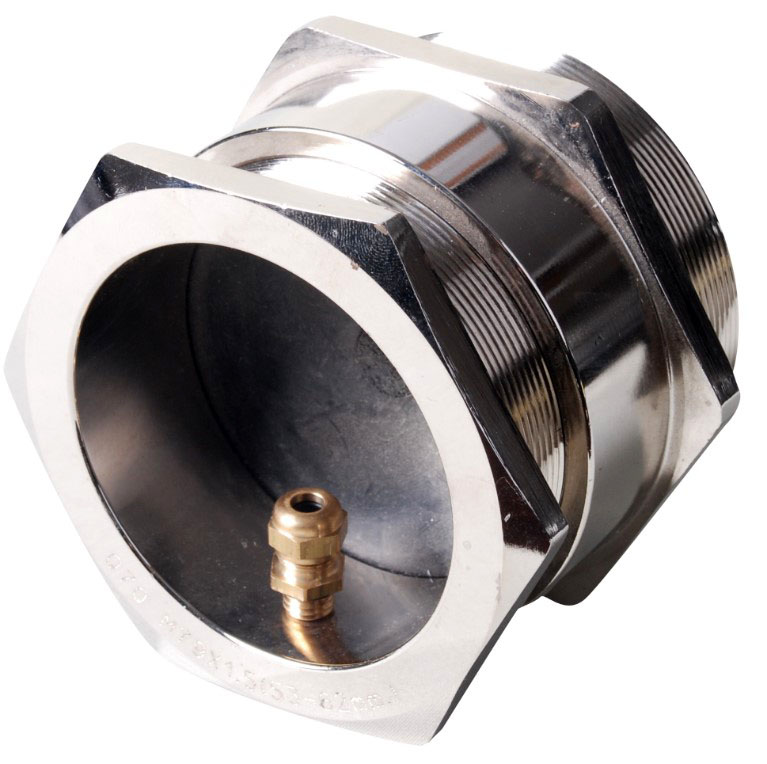

8. Вводы увеличенного диаметра – для очень больших сечений кабеля. Размеры от M63×1,5 до M90×2,0. Изготавливаются только из металла.

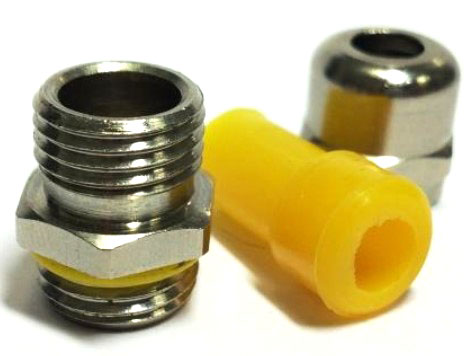

9. Мини-кабельные вводы – для ограниченных пространств можно использовать кабельные вводы серии мини. Диапазон размера серии: от M6x1,0 до M12x1,5. Диапазон пересечения кабеля от 2 до 8 мм. Комплектуются уплотнителем EPDM или силиконовым уплотнителем.

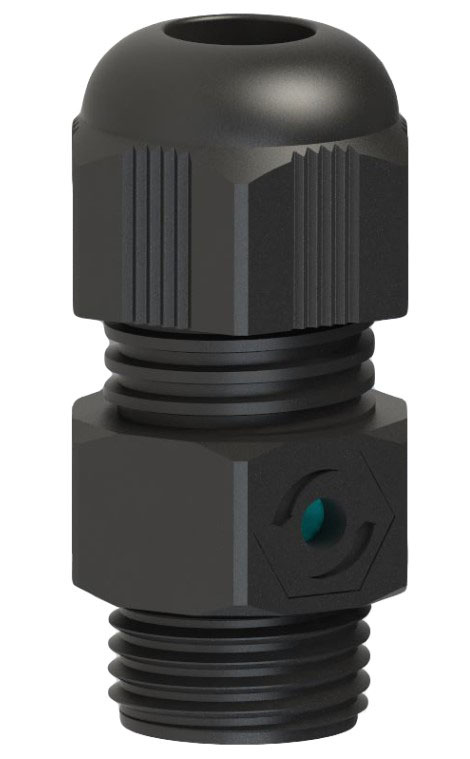

10. Вентиляционные кабельные вводы – линейка сальников для выравнивания давления в герметичных корпусах и защиты от конденсации. Имеют отверстия на корпусе и гидрофобную мембрану внутри вентиляции, не пропуская влагу, обеспечивая IP68 для всего устройства.

11. Кабельные вводы с силиконовым уплотнителем - комплектуются прокладкой из силикона, что обеспечивает больший температурный диапазон работы кабельного ввода от -60 до +200 С при сохранении IP68.

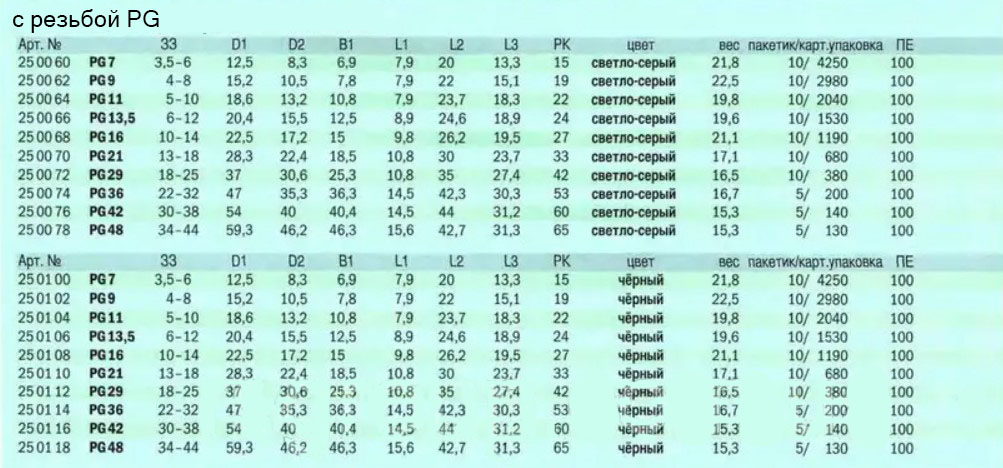

Таблица размеров кабельных вводов MG и PG

Таблица размеров спиральных кабельных вводов PG
