Резисторы

Виды резисторов

1. Постоянные резисторы

Имеют фиксированное значение сопротивления, не изменяют свои характеристики при работе.

• Проволочные – высокомощные, используются в схемах, где требуется большая нагрузка.
• Пленочные (металопленочные, углеродные) – высокоточные резисторы для электронных схем.
• Композитные (углеродные массивные) – дешевые, менее стабильные, используются в бытовой электронике.
• Стекловолоконные, керамические – применяются в условиях высоких температур и больших токов.

2. Сменные резисторы (потенциометры, реостаты)

Могут регулировать сопротивление вручную или электронным способом.

• Потенциометры используются для настройки уровня громкости, яркости, регулировки сигналов.
• Реостаты – изменяют величину тока, частенько используются в регуляторах мощности.
• Цифровые резисторы – управляются микроконтроллерами и используются в схемах с автоматическим управлением.

3. Терморезисторы (NTC, PTC)

Сопротивление меняется в зависимости от температуры.

• NTC (Negative Temperature Coefficient) – уменьшают сопротивление при нагревании, применяются в термодатчиках и стабилизации электропитания.
• PTC (Positive Temperature Coefficient) – увеличивают сопротивление при нагревании, используются в защитных устройствах от перегрева.

4. Фото- и варисторы

• Фоторезисторы (LDR – Light Dependent Resistor) – изменяют сопротивление под действием света, используются в датчиках освещенности.
• Варисторы – изменяют сопротивление в зависимости от напряжения, применяются для защиты электросхем от импульсных перегрузок.

5. SMD-резисторы (поверхностного монтажа)

• Используются в современных компактных электронных устройствах (смартфоны, ноутбуки, микроконтроллеры) .
• Доступны в форматах 0603, 0805, 1206, 2512 с высокой стабильностью характеристик.

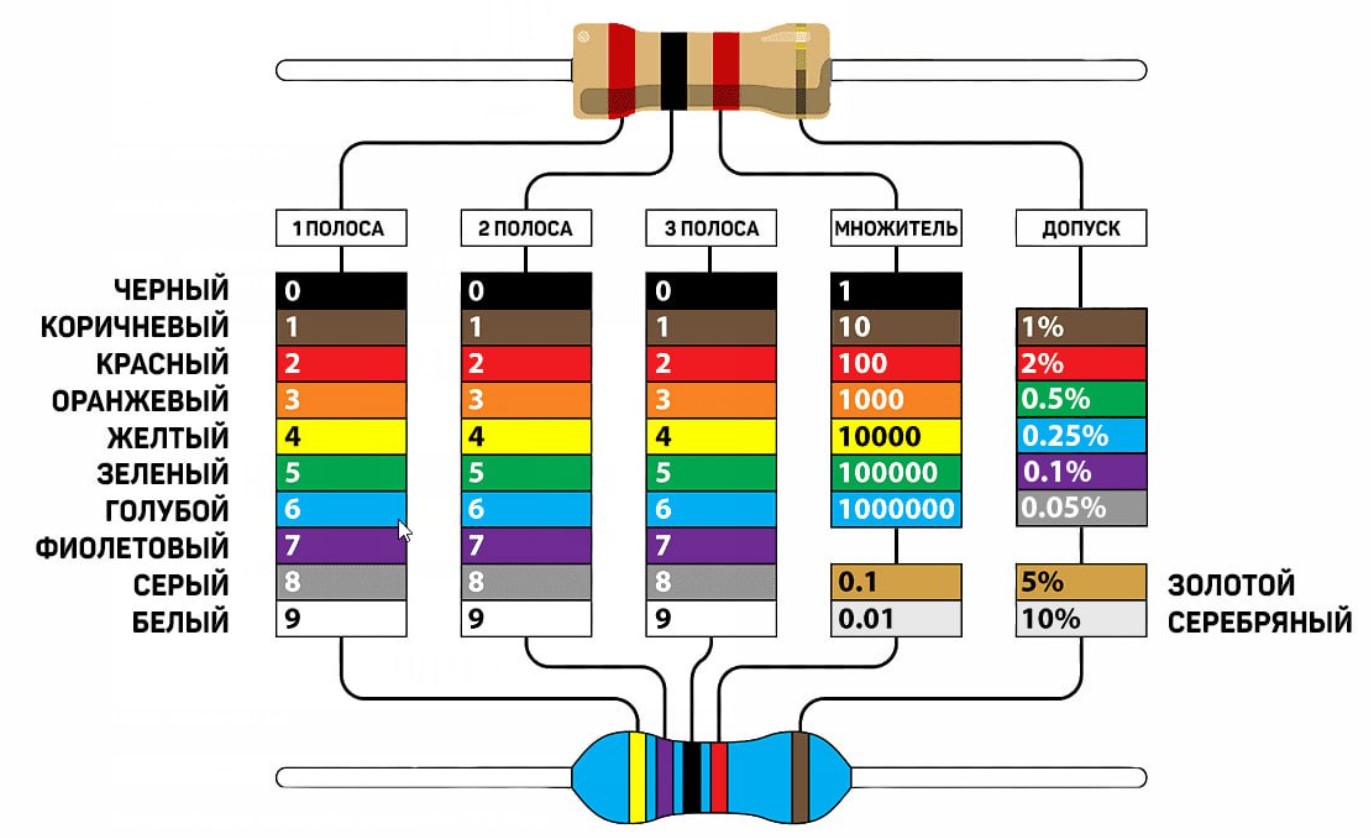

Маркировка резисторов

Основные параметры резисторов

1. Сопротивление – измеряется в Омах (Ω) и определяет способность компонента ограничивать электрический ток. Диапазон значений варьируется от миллиомов (mΩ) до мегаомов (MΩ).
2. Допустимое отклонение – указывает точность номинального значения сопротивления, обычно выражаемого в процентах (±0.1%, ±1%, ±5%, ±10%). Чем меньше отклонение, тем выше точность резистора.
3. Мощность рассеяния – определяет максимальную мощность, которую резистор может безопасно рассеивать в виде тепла. Наиболее распространенные номиналы: 0.125 Вт, 0.25 Вт, 0.5 Вт, 1 Вт, 2 Вт, 5 Вт, 10 Вт.
4. Температурный коэффициент -Указывает изменение сопротивления под воздействием температуры (ppm/°C). Для точных схем выбирают резисторы с низким TCR (±5 ppm/°C, ±50 ppm/°C).
5. Рабочее напряжение - Указывает максимальное напряжение, при котором резистор может работать без повреждений (50V – 1000V).

Применение резисторов

• Регулировка тока и напряжения – установка точных значений в схемах питания.
• Защита электроники – ограничение тока для предотвращения повреждения компонентов.
• Фильтрация сигналов – в комбинированных RC-цепях для сглаживания импульсов.
• Превращение электрической энергии в тепло – используются в нагревательных элементах.
• Формирование делителей напряжения – в сенсорных устройствах, стабилизации входных сигналов.
