Разъемы герметичные GX16 IP67

Разъемы продаются парами Гнездо+Штекер, и представлены в двух вариантах:

Кабель - панель - где вилка на кабель и розетка для монтажа на панель.
Кабель - кабель - где вилка на кабель и розетка на кабель.

Максимальный диаметр подсоединенного кабеля – 6.5 мм. Диаметр монтажного отверстия розетки на панель – 16 мм. Количество контактов от 2 до 10. Степень защиты - IP67

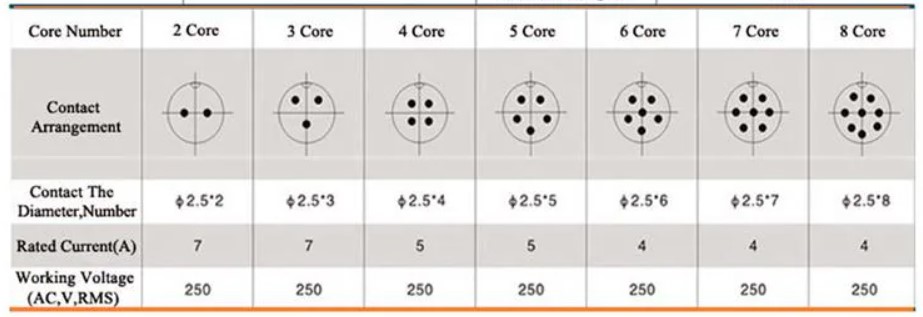

Максимальный ток, напряжение, и напряжение пробоя изолятора разъемов серии GX16:

В наличии

Весь товар

Товаров на странице: 25 50

Разъемы GX16 IP67 – это круглые герметичные многоконтактные коннекторы с диаметром резьбы 16 мм, предназначенные для создания герметичных электрических соединений в промышленных, бытовых и специализированных устройствах. Эти разъемы обеспечивают стабильную работу в условиях повышенной влажности, пыли, вибраций и механических нагрузок. Благодаря своей универсальности и простоте монтажа, GX16 остаются одними из самых популярных решений для подключения оборудования.

Виды и варианты

GX16-2 - 2 контакта
GX16-3 - 3 контакта
GX16-4 - 4 контакта
GX16-5 - 5 контактов
GX16-6 - 6 контактов
GX16-7 - 7 контактов
GX16-8 - 8 контактов
GX16-9 - 9 контактов
GX16-10 - 10 контактов

Также доступны гнезда (розетки) и штекеры (вилки) в соответствующих конфигурациях.

Преимущества применения

Высокая надежность – контактная группа из латуни обеспечивает стабильную электрическую связь.
Устойчивость к вибрациям и ударам – корпус из металла защищает от механических повреждений.
Герметичность соединения – уплотнительные элементы сохраняют рабочие свойства даже в запыленной среде.
Простота монтажа – удобное резьбовое соединение для быстрого подключения и отключения.
Универсальность – поддержка различных вариантов количества контактов для различных задач.

Технические характеристики разъемов GX16

Диаметр резьбы корпуса: 16 мм
Количество контактов: от 2 до 10 (в зависимости от модели)
Номинальный ток: до 7A
Номинальное напряжение: до 250 V
Сопротивление изоляции: ≥500 МОм при 500 VDC
Устойчивость диэлектрика к пробою: 1500 V AC/1 мин
Материал контактов: латунь с защитным никелированным покрытием
Материал корпуса: сплав цинка с гальваническим покрытием
Температурный диапазон эксплуатации: от –40 до +85 °C
Класс защиты: IP67
Тип фиксации: резьбовое соединение с фиксирующей гайкой

Области использования

Промышленное оборудование: станки, приводы, системы автоматизации
Датчики и приборы учета
Аудио-видео техника
Контроллеры, блоки питания
Светодиодные системы
Оборудование для СКС и телекоммуникаций
Переносные приборы и модульные системы

Габаритные размеры разъемов GX16

Авиационный разъем GX16 чертеж
