Промышленные металлические разъемы серии P20/P28/P32/P40

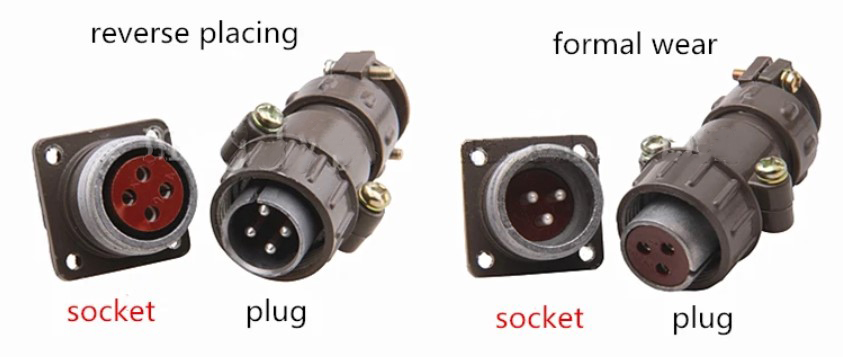

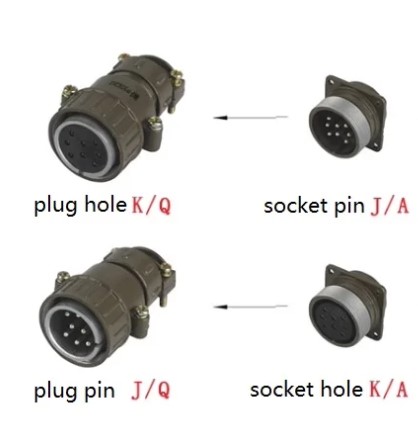

Виды разъемов серии P по типу

1. Формальная прямая модель (Гнездо на панель, штекер на провод)
2. Модель с обратным монтажом (штекер на панель, гнездо на провод)

Промышленные разъемы серий P20, P28, P32 – это многоконтактные коннекторы, обеспечивающие герметичное и стабильное соединение в электрических и сигнальных цепях с повышенными требованиями к току и надежности. Разъемы этой серии специально спроектированы для промышленных систем, энергетического оборудования, автоматизации и другого применения, где критически важна устойчивость к пыли, влаге и механическим нагрузкам.

Преимущества промышленных разъемов P20–P32

• Прочная конструкция – корпуса из алюминиевого сплава выдерживают удары и вибрации.
• Надежное соединение – резьбовая фиксация гарантирует стабильный контакт
• Герметичность – уплотнители защищают от пыли и влаги.
• Совместимость со стандартными кабельными системами
• Широкий температурный диапазон эксплуатации

Типы и варианты разъемов

• Разъемы P20 – компактные модели для ограниченных монтажных пространств. Диаметр резьбы корпуса 20 мм.
• Разъемы P28 – универсальное решение для силовых и сигнальных цепей. Диаметры резьбы корпуса 28 мм.
• Разъемы P32 – самые большие по диаметру, рассчитанные на повышенную нагрузку. Диаметр резьбы корпуса 32 мм.

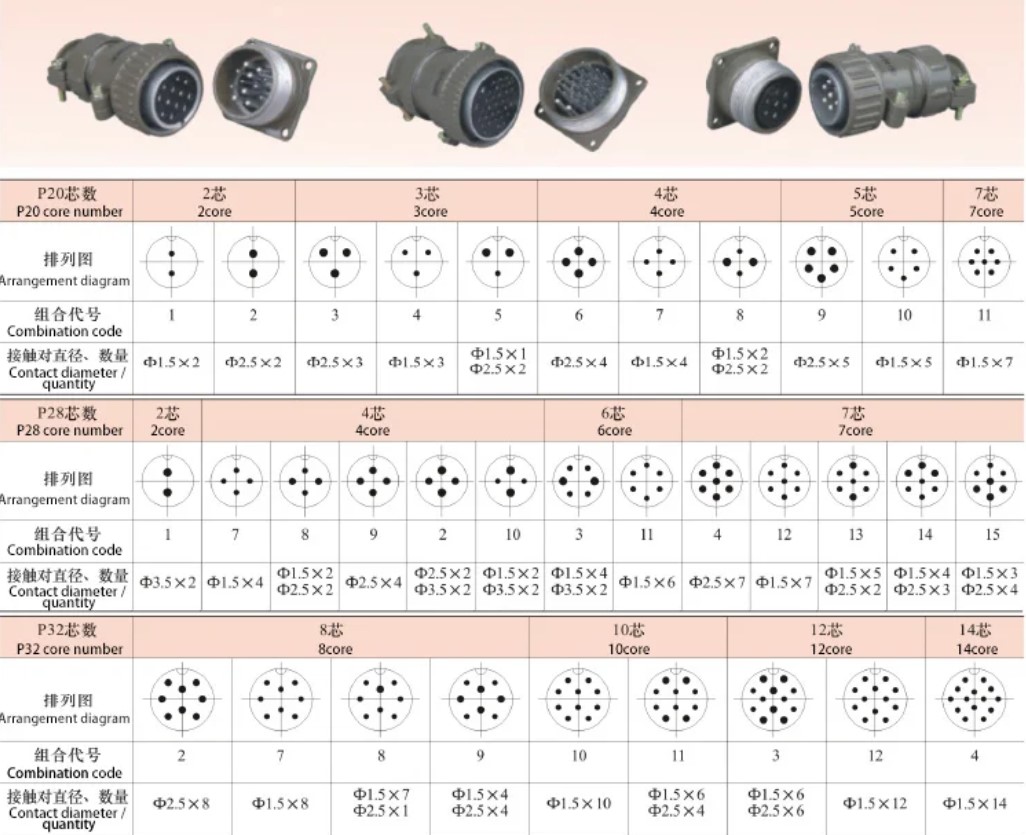

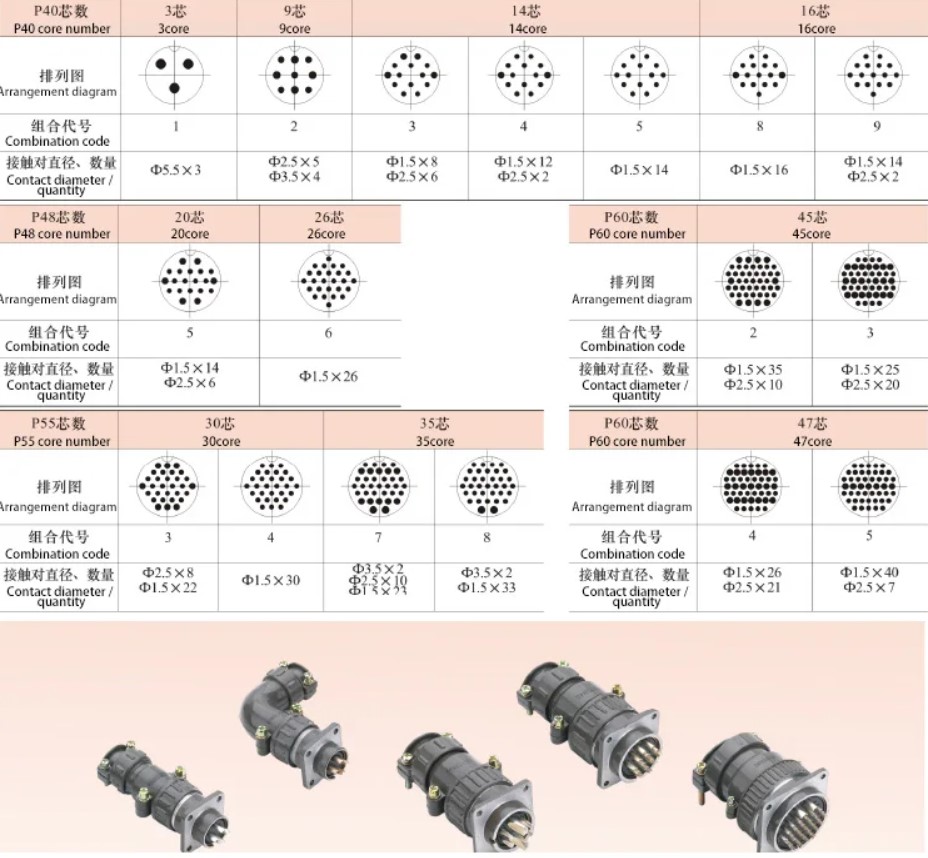

Каждый тип имеет варианты по количеству контактов (2, 3, 4, 5, 6, 7, 8) и комплектации (гнездо, вилка).

Основные технические характеристики

• Количество контактов: от 2 до 8 в зависимости от модели
• Максимальный рабочий ток: до 25 A
• Рабочее напряжение: до 500 V AC
• Материал корпуса: алюминиевый сплав с антикоррозионным покрытием
• Материал контактов: латунь с покрытием для снижения переходного сопротивления
• Изоляционное сопротивление: ≥500 МОм при 500 VDC
• Напряжение пробоя диэлектрика: 1500 V AC
• Диапазон рабочих температур: –40…+85 °C
• Фиксация соединения: резьбовая муфта со стопором
• Степень защиты: IP55–IP65 (в зависимости от модели)

Применение разъемов P20 - P32

1. Промышленные станки и автоматизированные комплексы
2. Силовые блоки питания
3. Тяжелое оборудование и электродвигатели
4. Генераторные установки
5. Подключение светотехнических комплексов
6. Электрощиты и системы управления
7. Распределительные шкафы с повышенными требованиями к герметичности

Монтаж и эксплуатация

При монтаже важно:

• использовать качественные кабели с соответствующим сечением
• правильно обжимать или паять контакты
• затягивать фиксирующие муфты до упора для обеспечения герметичности

Регулярная профилактика контактных групп обеспечивает бесперебойную работу на протяжении многих лет.
