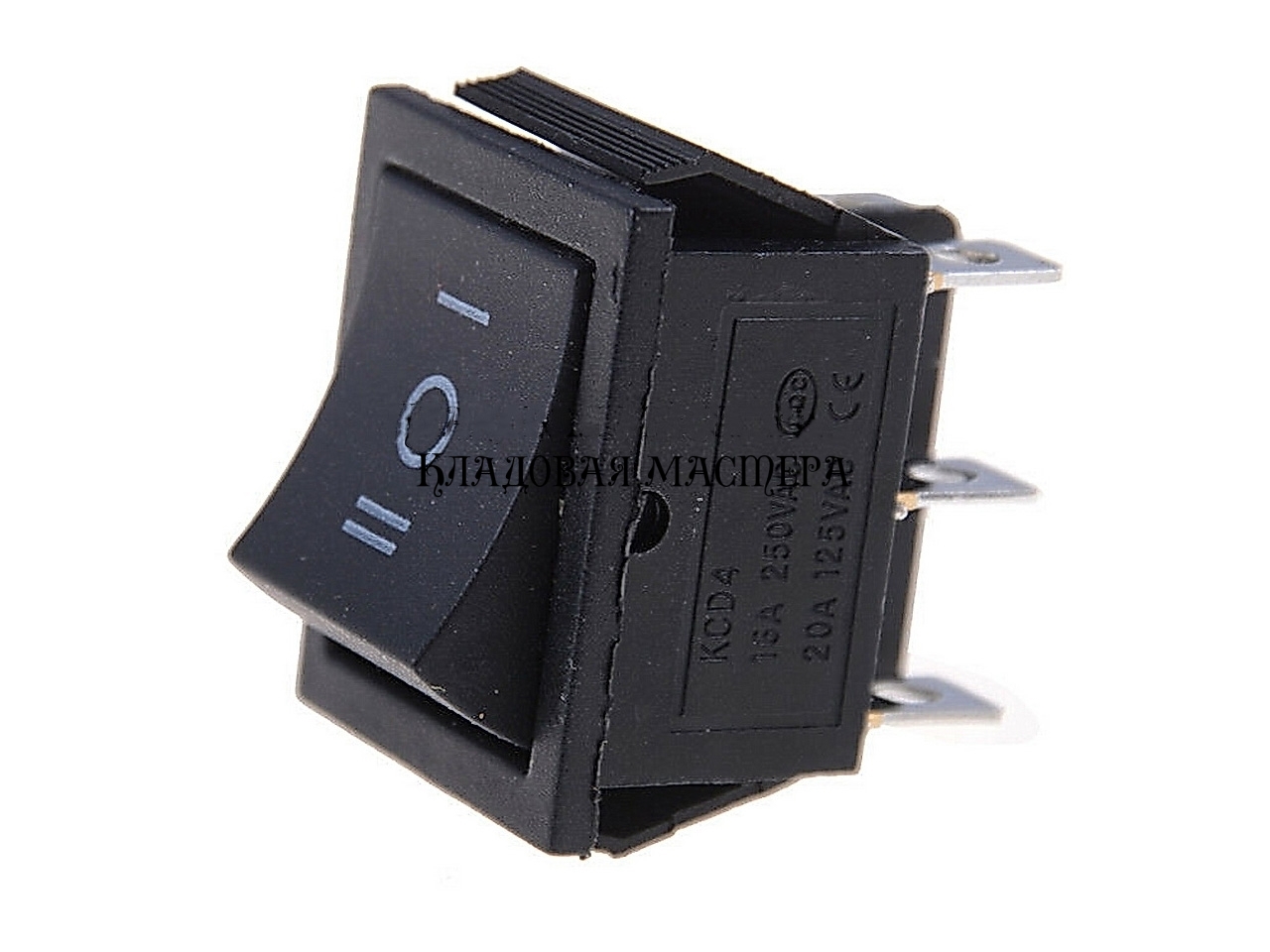

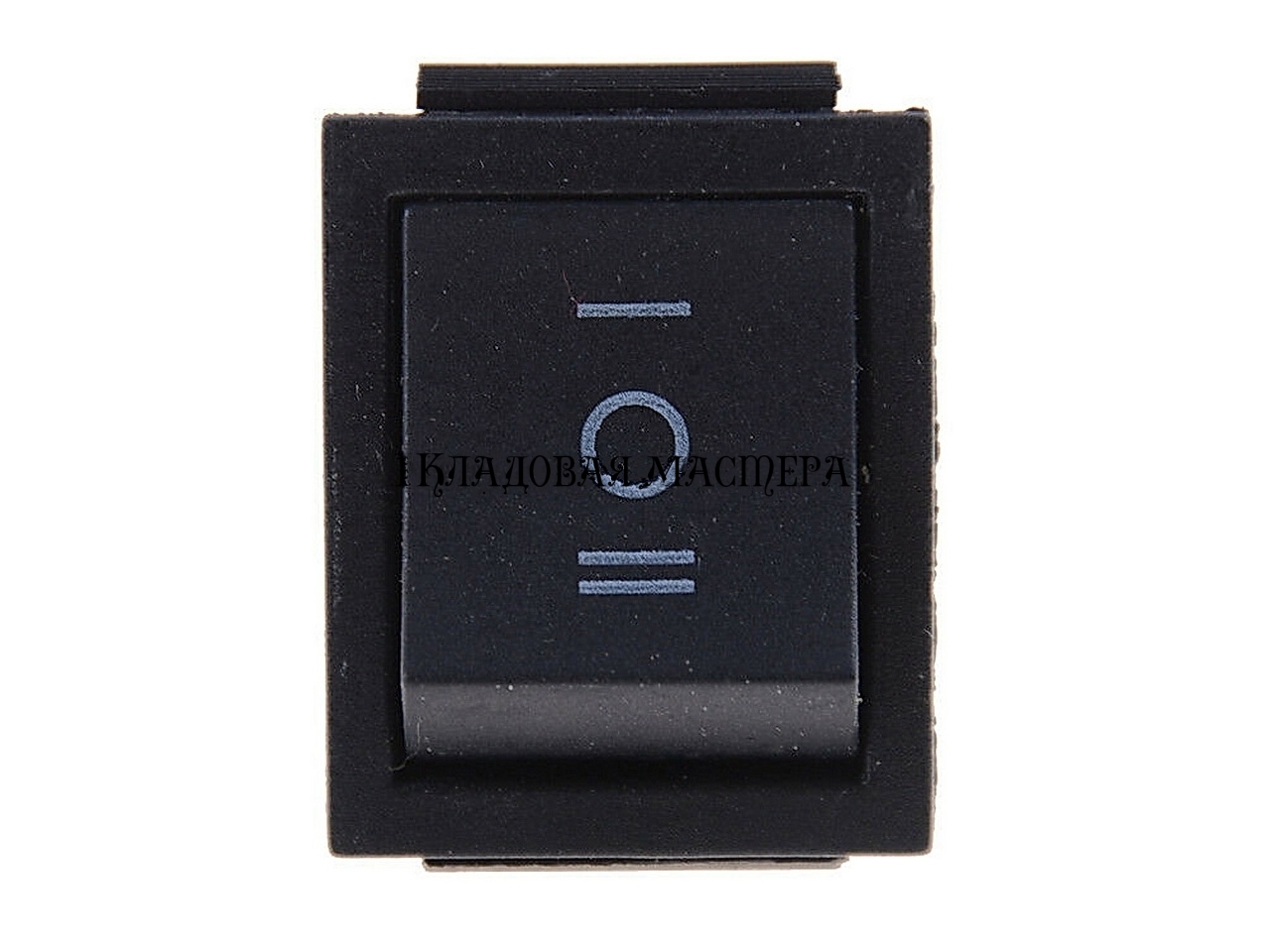

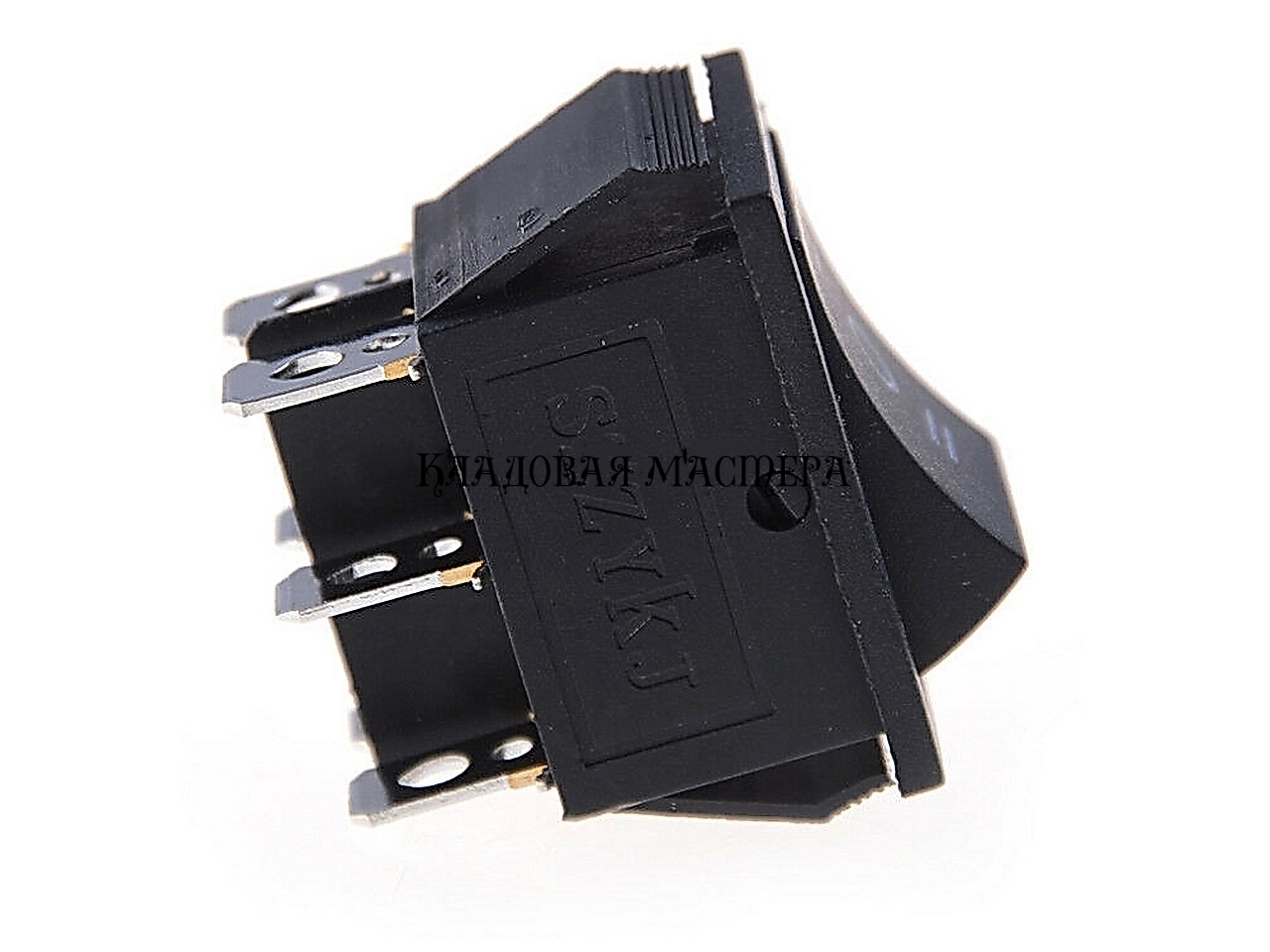

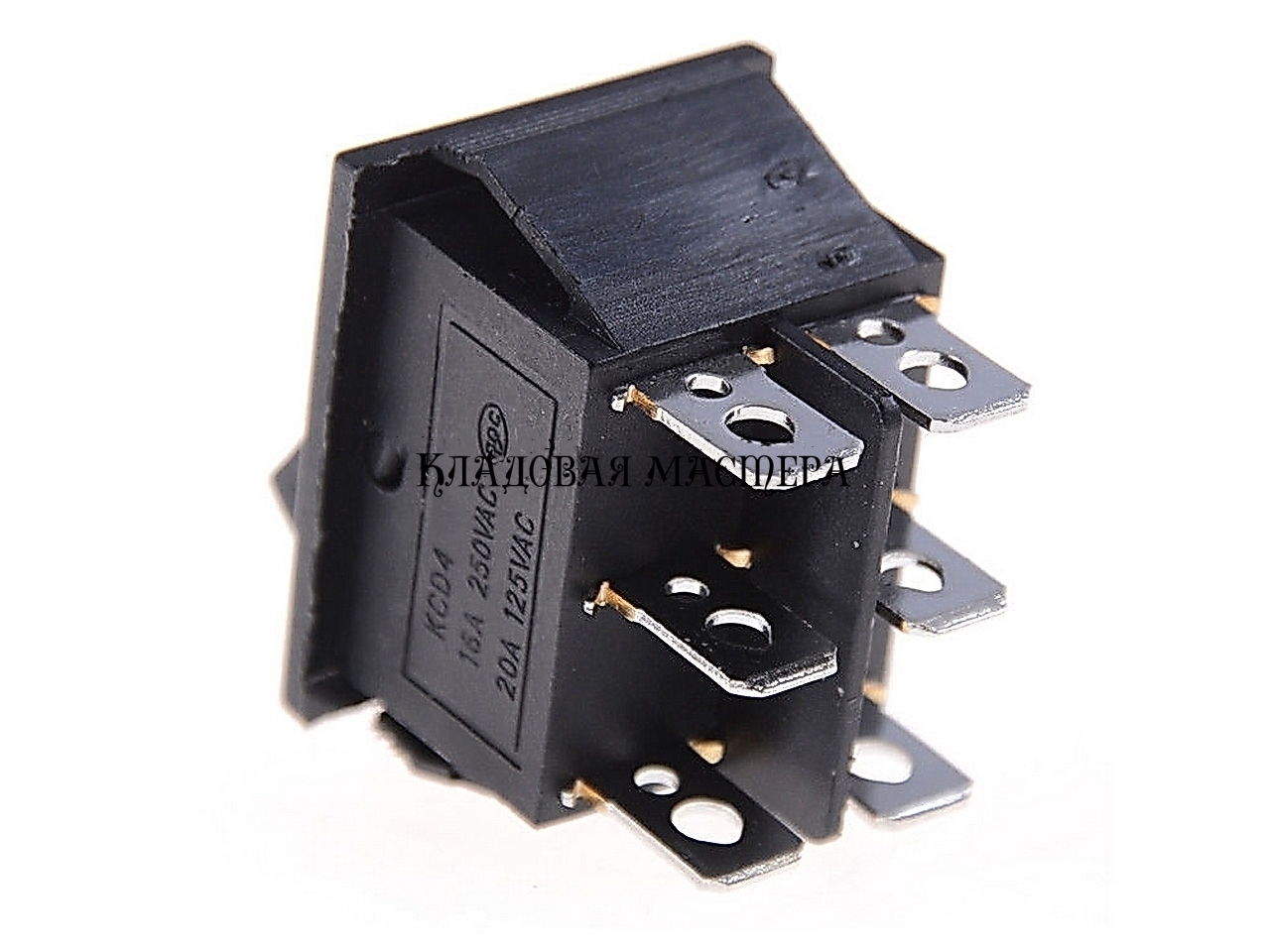

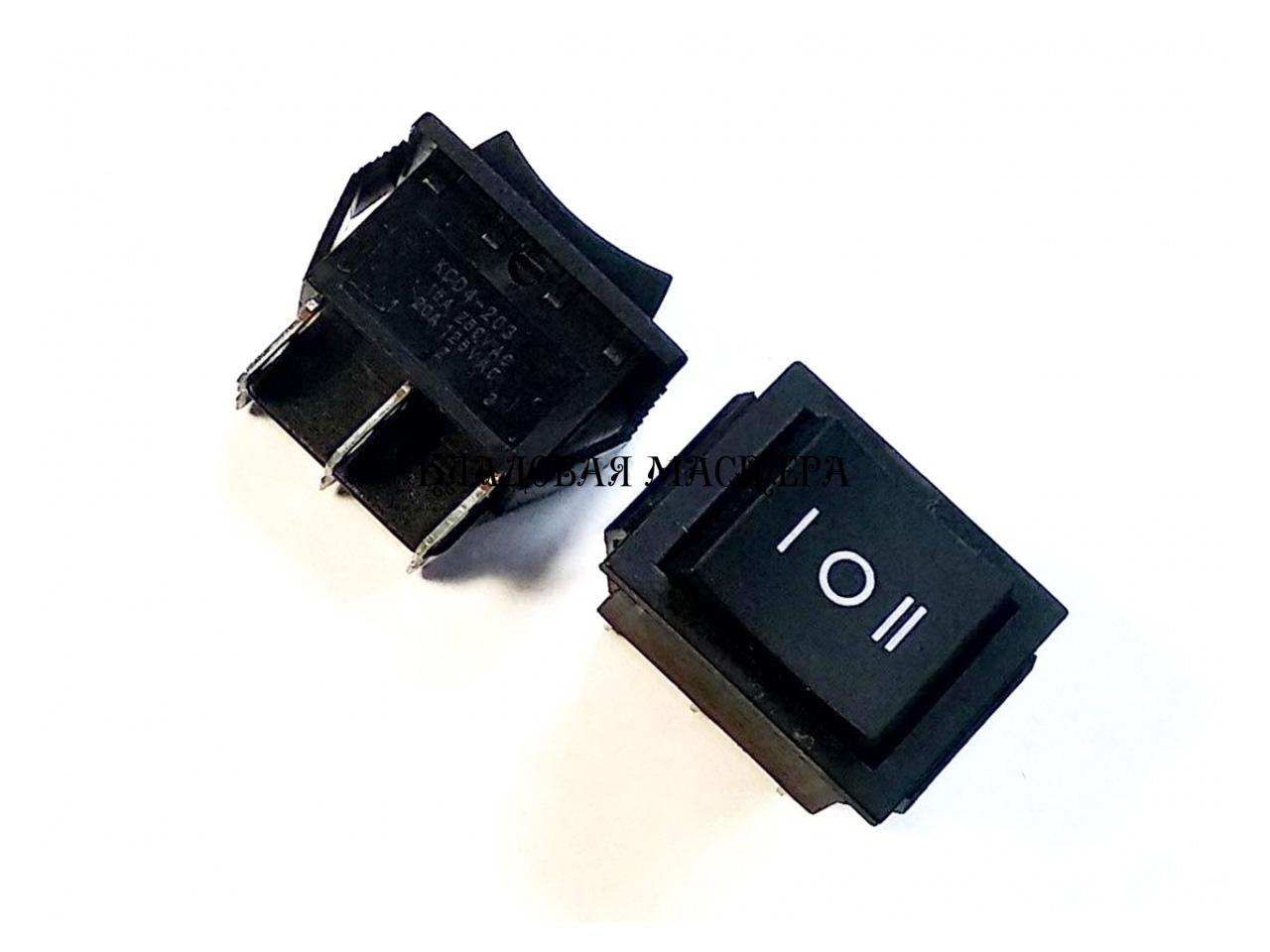

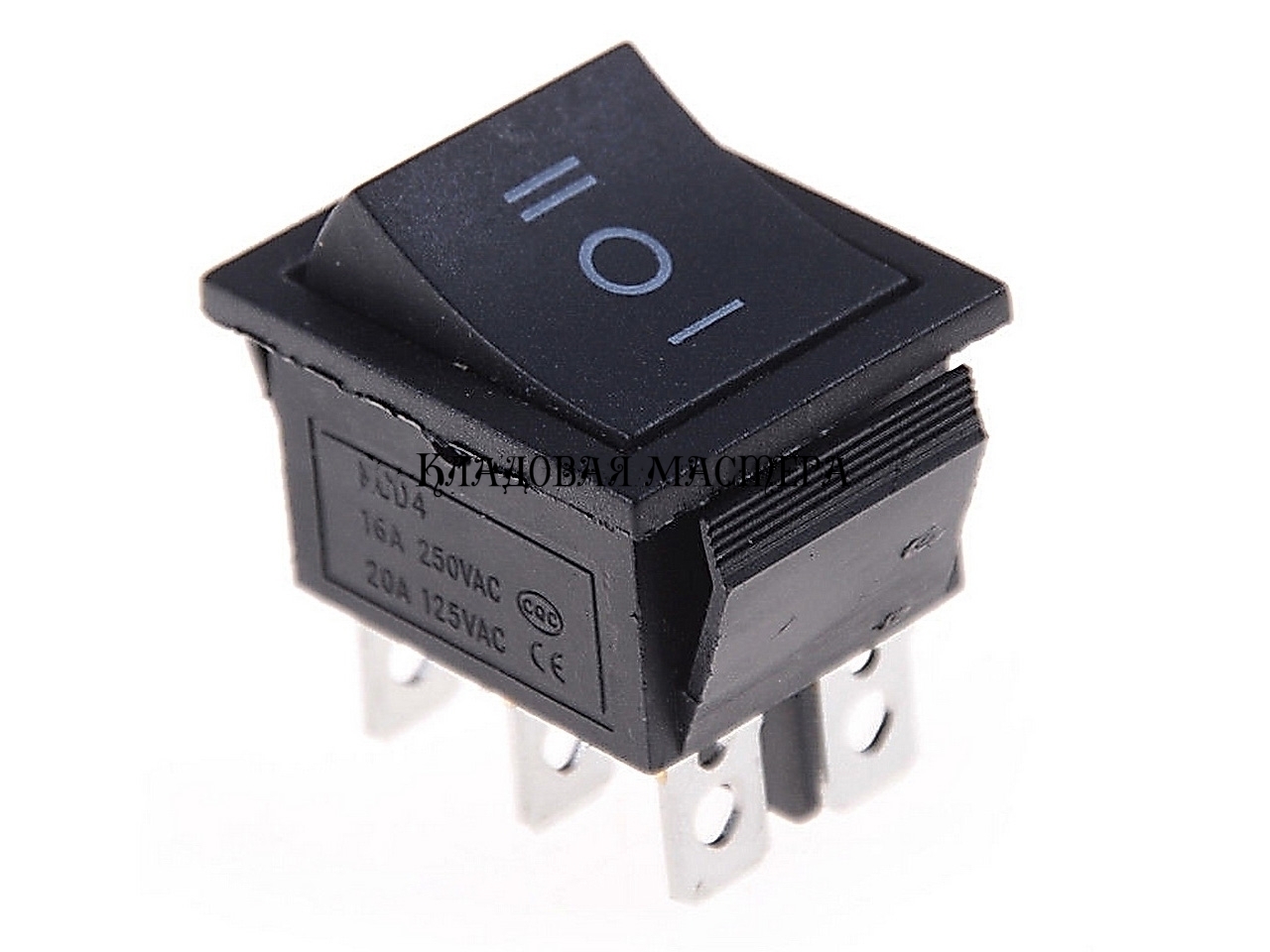

Переключатель клавишный KCD4-203, on-off-on, 3 положения 25.5*31 мм 1 положения on без фиксации

Переключатель KCD4-203 черный, под прямоугольное отверстие 28X22, без подсветки 6Pin, 16A/250V 20A/125V. Переключатель клавишного типа KCD4-203 имеет две группы контактов на включение/выключение/включение, 3 положения. Фиксация двух положений включения/выключения, второе положение включения без фиксации. Используется в промышленной аппаратуре, мясорубках, кофемашинах, в аппаратуре, где нужен реверс двигателя.

Видео использования переключателей KCD4-203

Основные характеристики клавишного переключателя KCD4-203:

• Название продукта: переключатель kcd4-203
• Напряжение и ток: 16А250V
• Схема переключения: ON-OFF-ON,
• Количество контактов в группе / количество групп (всего контактов) : 3/2 (6PIN) медные контакты
• Цвет: клавиши: черный
• Форма клавиши: тип С (вогнутая)
• Наличие и тип подсветки: нет
• Коммутируемое напряжение: 250 (125) АС В
• Максимальный ток: 16(20)А
• Вес: 12 гр
• Контактное сопротивление, не более: 35 мОм
• Сопротивление изоляции, не менее: 100 (500 в, 1 мин.) МОм
• Диэлектрическая прочность: 1500 (50 Гц, 1 мин.)
• Количество циклов коммутации (электро), не менее: 10000 раз
• Диапазон рабочих температур: -25...+85°С
• Размер установочного отверстия: 28x22 мм
• Длина: 31 мм
• Ширина: 25/5 мм
• Высота: 28.5 мм (клавиша 6.2 мм)

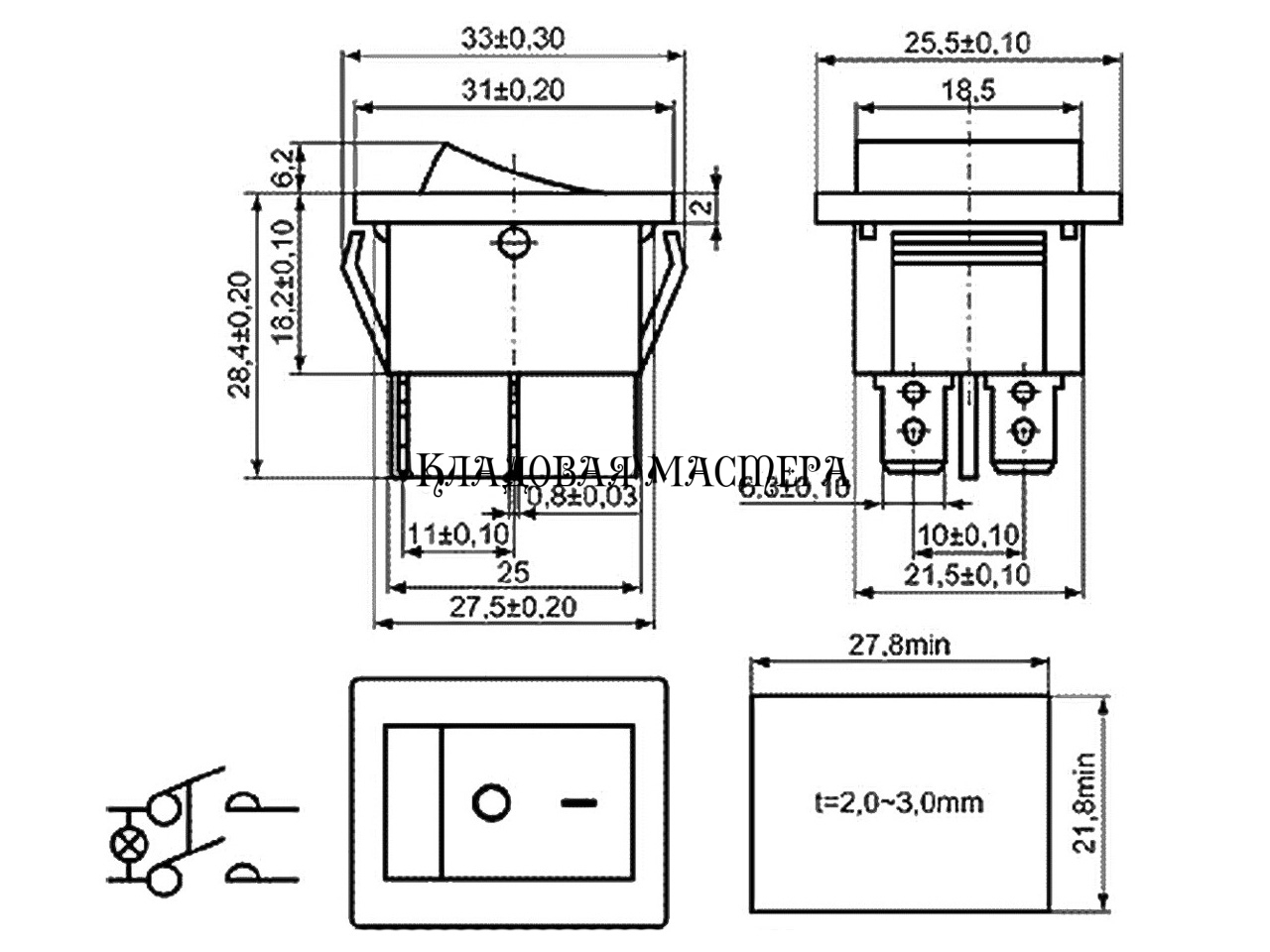

Чертеж клавишного переключателя  KCD4-203 находится в галерее снимков
