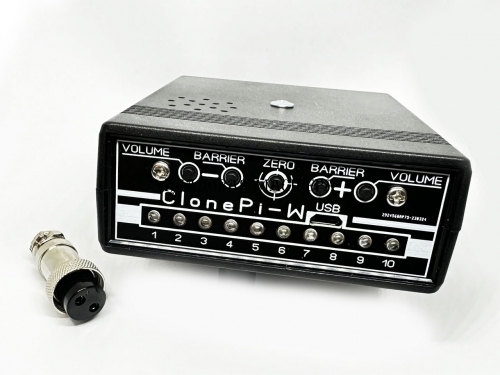

Электронный блок для металлоискателя Clone PI-W

Собранный блок управления металлоискателя имеет внутри держатель аккумулятора 18650, контроллер зарядки, и повышающий преобразователь. Внутри блока установлен громкий динамик!

На задней панеле находятся разъем для подключения катушки GX16-2 и выключатель.

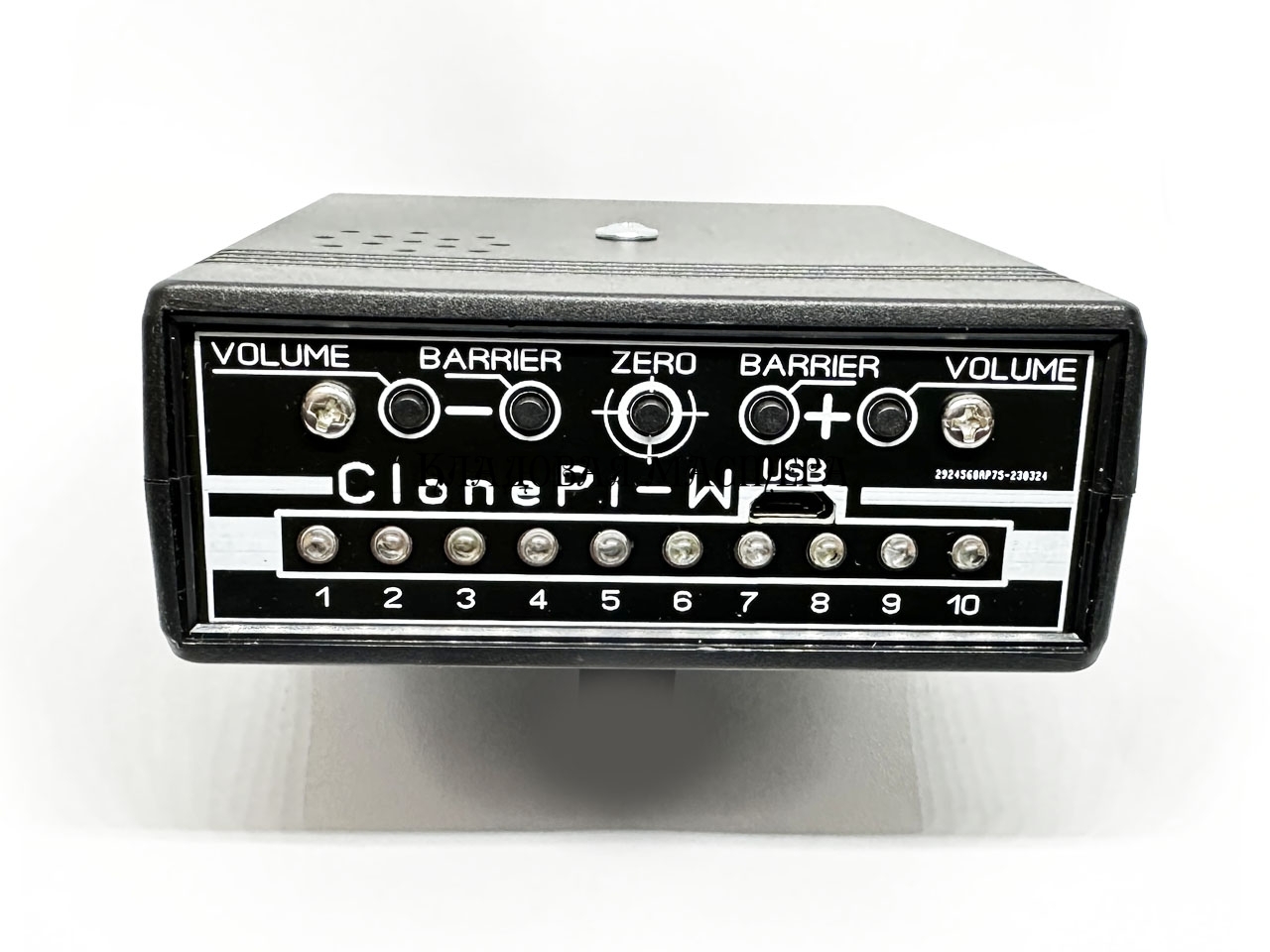

На передней панеле расположены кнопки управления и разъем для подключения зарядного устройства.

• Цвет панели: черный
• Прошивка 1.2.2м
• В комплект входят ответные разъемы к датчику.
• Корпуса D110A.
• Аккумулятор 18650 в комплект не входит.

Плата питается от 1 батареи 18650 через повышающий преобразователь. При установке батареи внимательно соблюдайте полярность -+! На передней панели есть разъем micro USB для подключения штатного зарядного устройства! Устройство имеет встроенный контроллер заряда!

Основные технические характеристики Clone PI-W

• Максимальная глубина обнаружения объектов (в воздухе):
  • С кольцевым датчиком (диаметр 19см)
    • Монета диаметром 25мм - до 30см;
    • Шлем - до 60см;
    • Максимальная глубина до 150см;
  • С петлевым глубиномером (1,2х1,2м)
    • Шлем - до 140см;
    • Стальная бочка 200л - до 200см;
    • Максимальная глубина - до 300см.
• Индикация: визуальный светодиод;
• Аудио мультитональное;
• Статический режим поиска;
• Время непрерывной работы с полностью заряженным аккумулятором до 15 часов.

Категорически запрещается эксплуатировать установку со снятой крышкой или с поврежденной изоляцией кабеля датчика из-за опасности поражения электрическим током.

Принцип работы импульсного металлодетектора ClonePI-W основан на возбуждении импульсных вихревых токов в металлическом объекте и измерении вторичного электромагнитного поля, индуцирующего эти токи. С помощью встроенного микропроцессора прибор анализирует этот переизлучаемый сигнал и выдает соответствующую индикацию обнаруженного объекта.

Видео обзор работы Блока управления металлоискателя Clone PI-W с глубинной рамкой
