BMS контроллер заряда и разряда HX-2S-D20 20A 7.4V для двух литий-ионных аккумуляторов

Данный модуль предназначен для контроля состояния аккумуляторов и управления процессом заряда-разряда батарей типа 18650 . К контроллеру заряда/разряда HX-2S-D20 можно подключить одновременно два аккумулятора. Аббревиатура BMS расшифровывается как Battery Management System – система управления батареей. Особенностями представленного контроллера заряда/разряда являются: защита от короткого замыкания и защита от пере-разряда и перезарядки. Кроме того, он имеет функцию отключения подачи питания для аккумуляторов при достижении максимальной емкости хоть одной из батарей. Максимальный рабочий ток данного контроллера BMS составляет 20 А, а ток покоя составляет до 10 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 – 4,35 В. при понижении напряжения до 2,5-3,0В, так же происходит отключение. Всё это в комплексе гарантирует долговечность работы аккумуляторов.

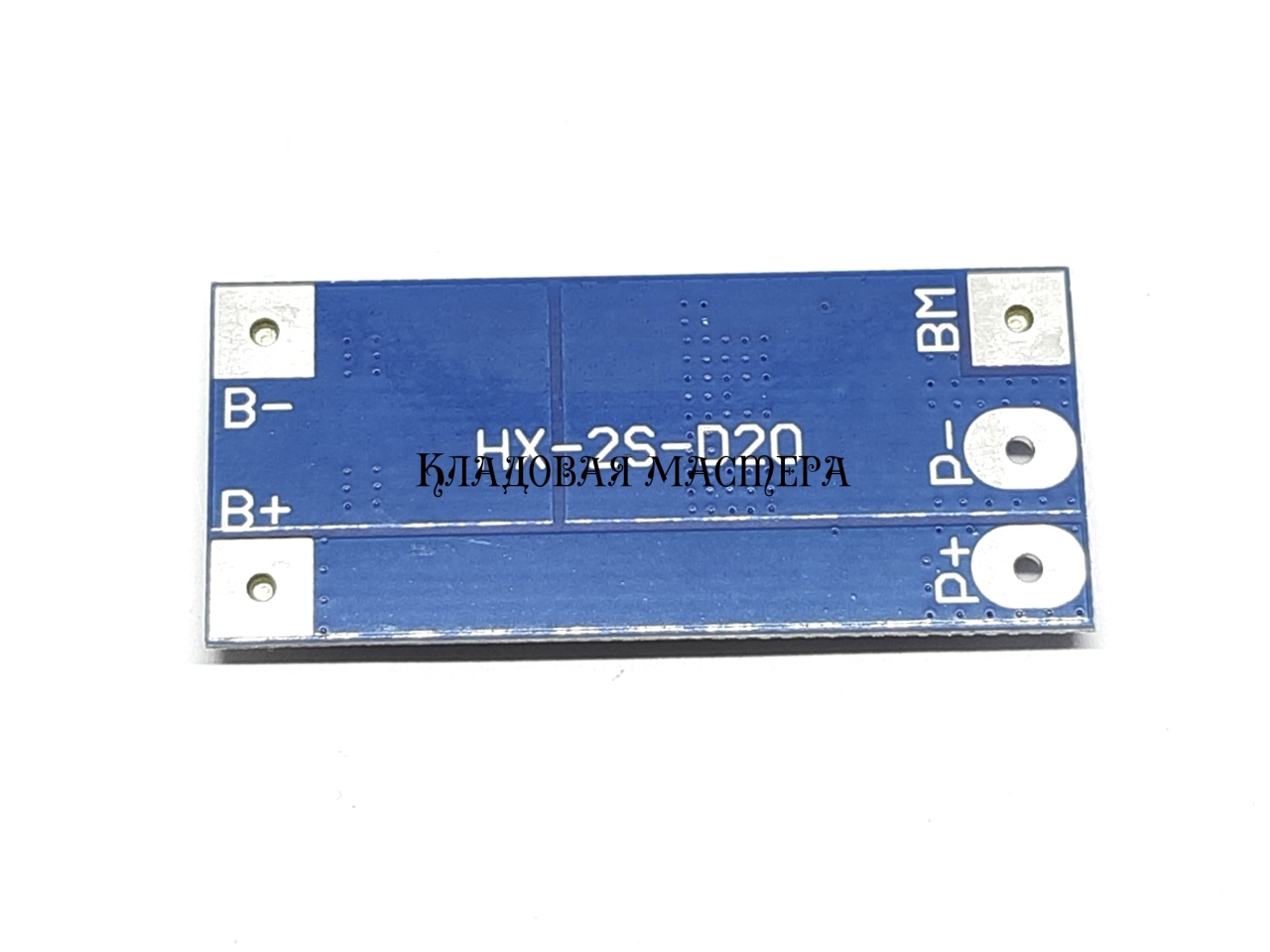

Подключение модуля HX-2S-D20 для контроля заряда-разряда аккумуляторов 18650

B+ - Позитивный полюс аккумулятора
B- - отрицательный полюс аккумулятора
BM – Средняя точка сборки аккумуляторов
P- - отрицательная клемма заряда/разряда
P+ - Положительная клемма заряда/разряда

контроллер заряда и разряда
При превышении максимального допустимого значения питающего напряжения, контроллер заряда активирует режим "защиты". Для восстановления работы модуля необходимо заново подать напряжение на вход платы BMS или подождать некоторое время, пока контроллер заряда не отключит защиту автоматически. Напряжение питания модуля находится в диапазоне от 8,4 до 9 В. Для заряда аккумуляторов можно использовать повышающий преобразователь напряжения с ограничителем тока. Обратите внимание: Этот модуль не является зарядным устройством.
